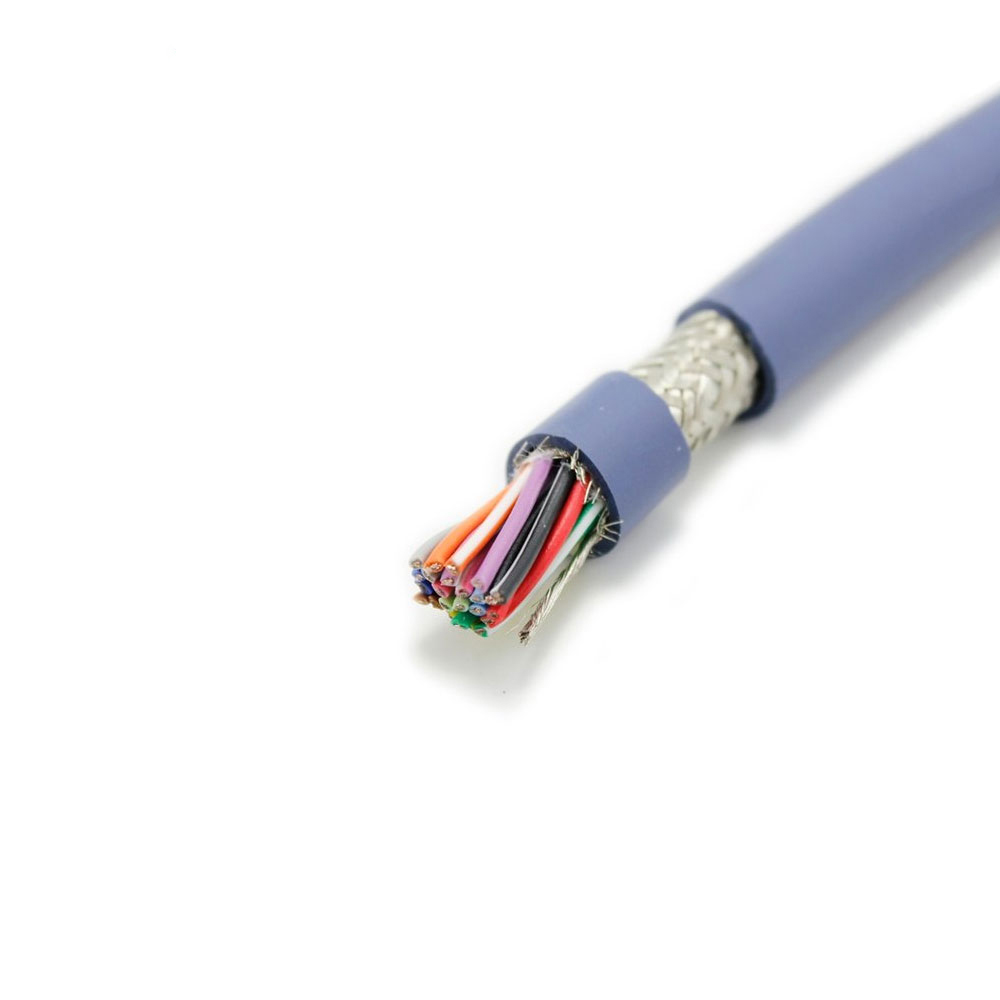

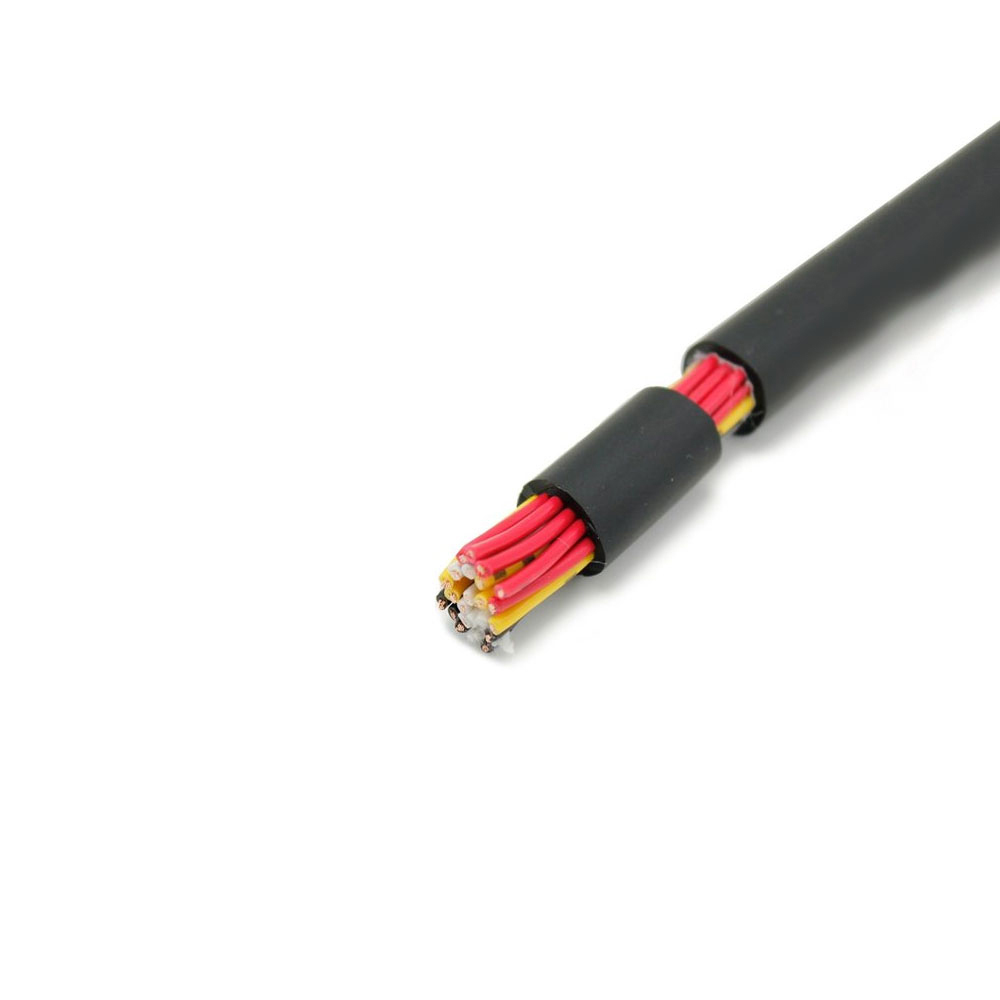

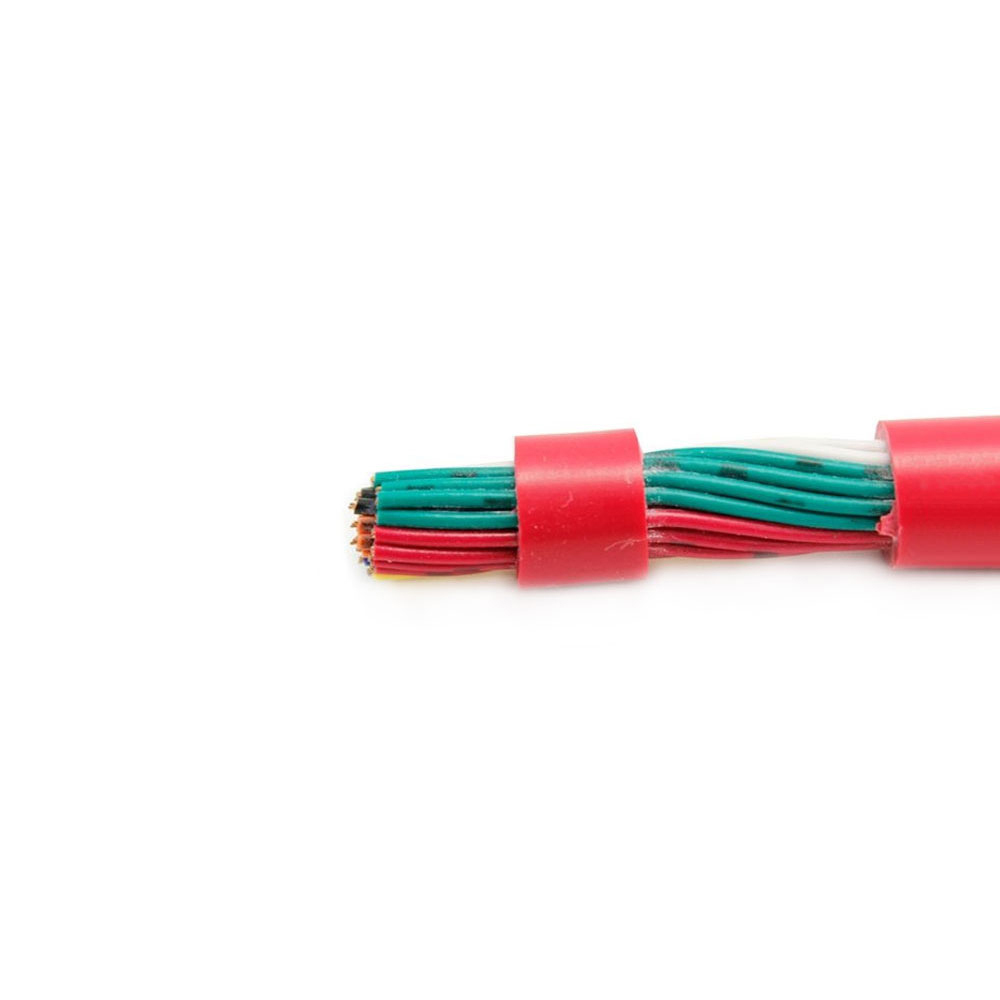

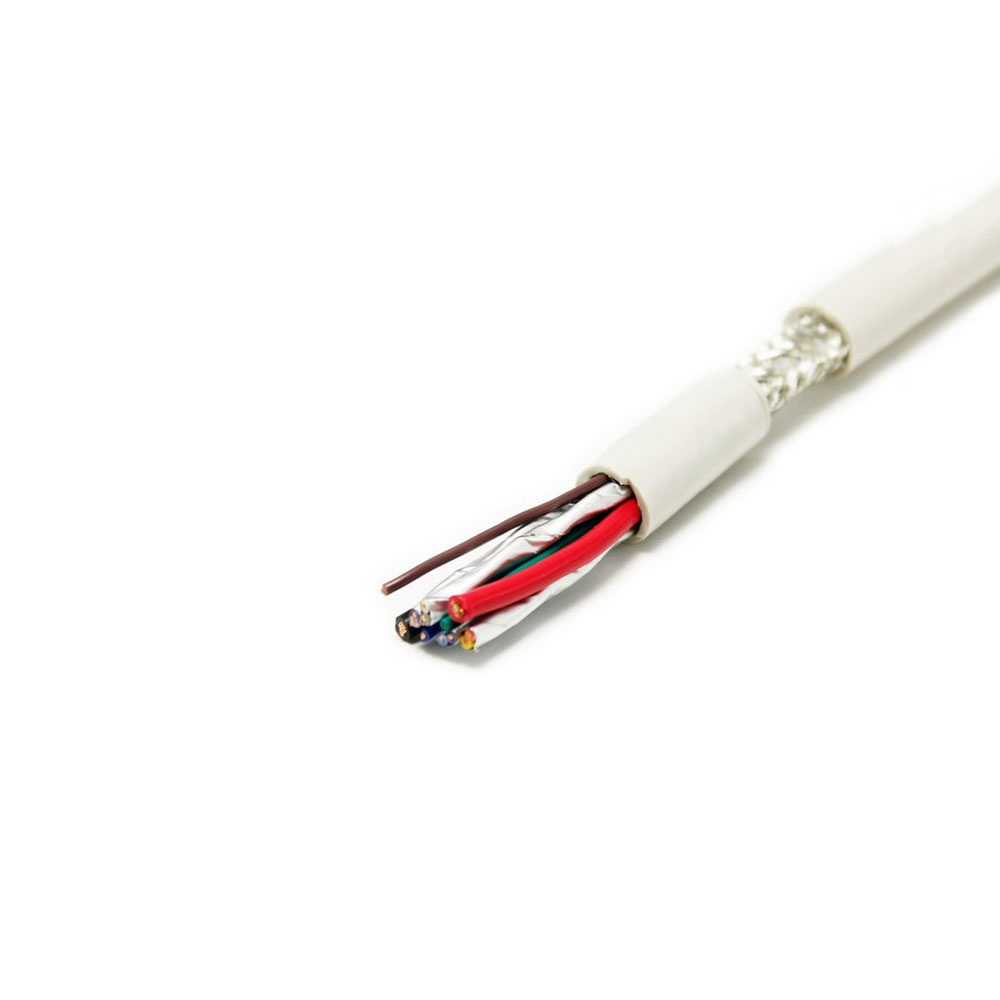

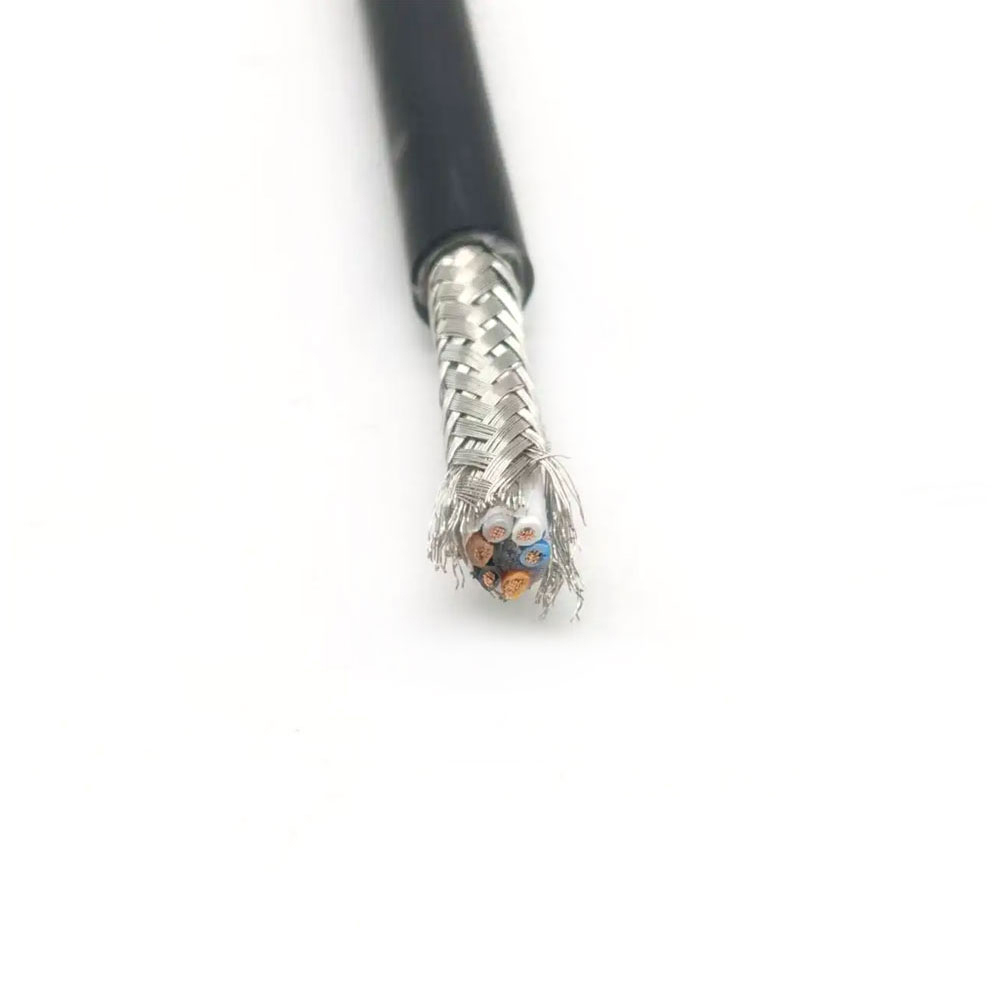

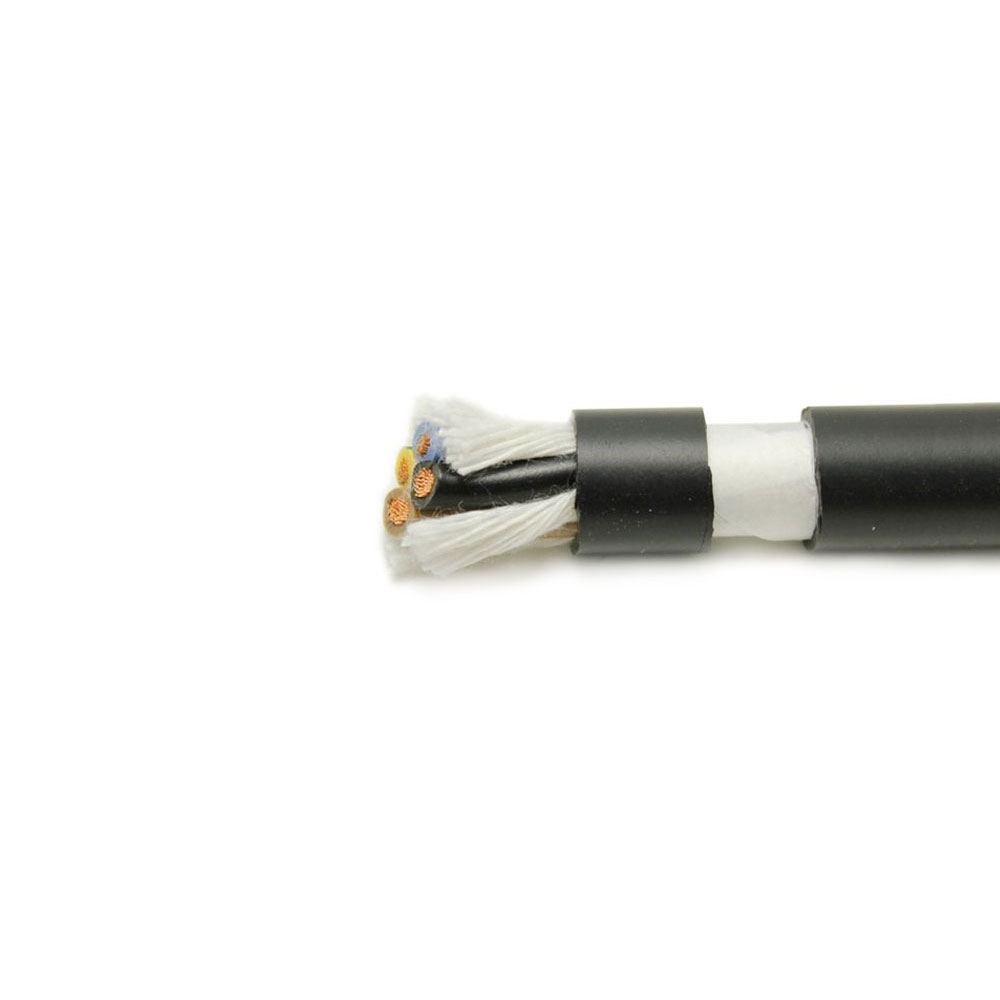

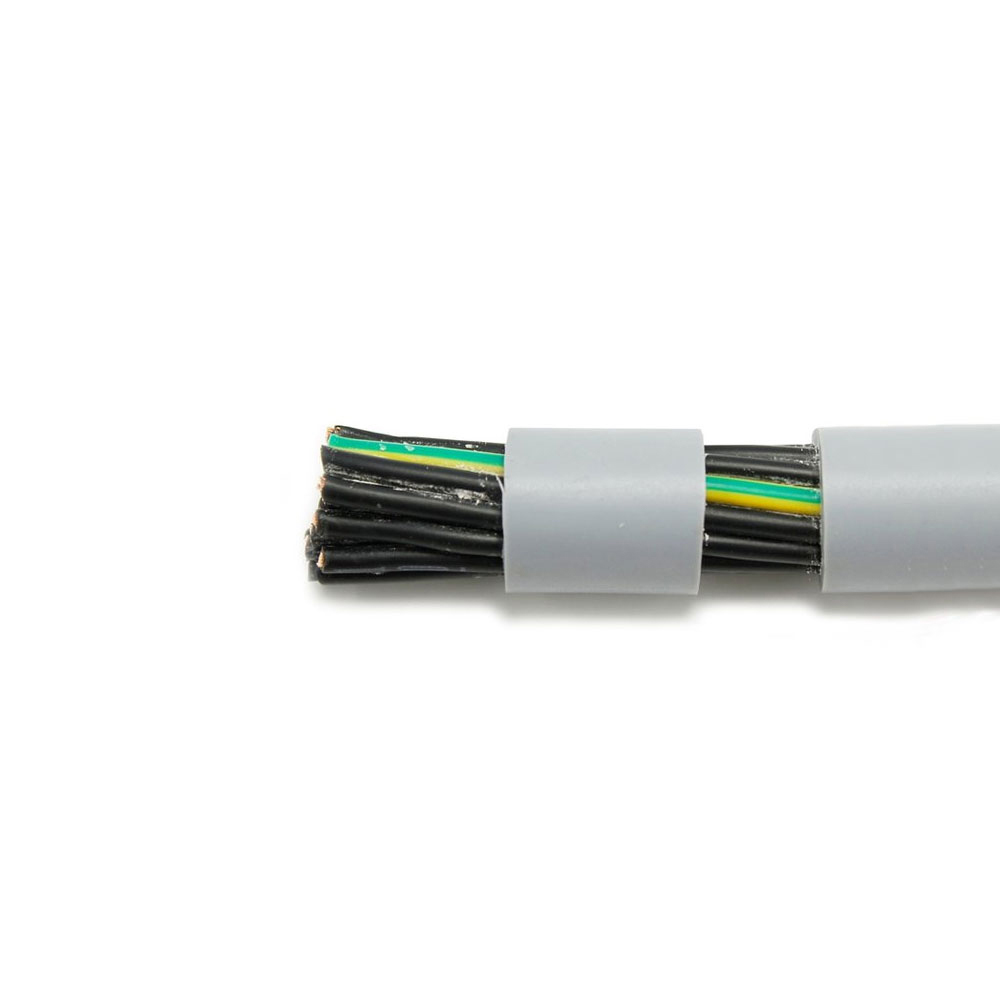

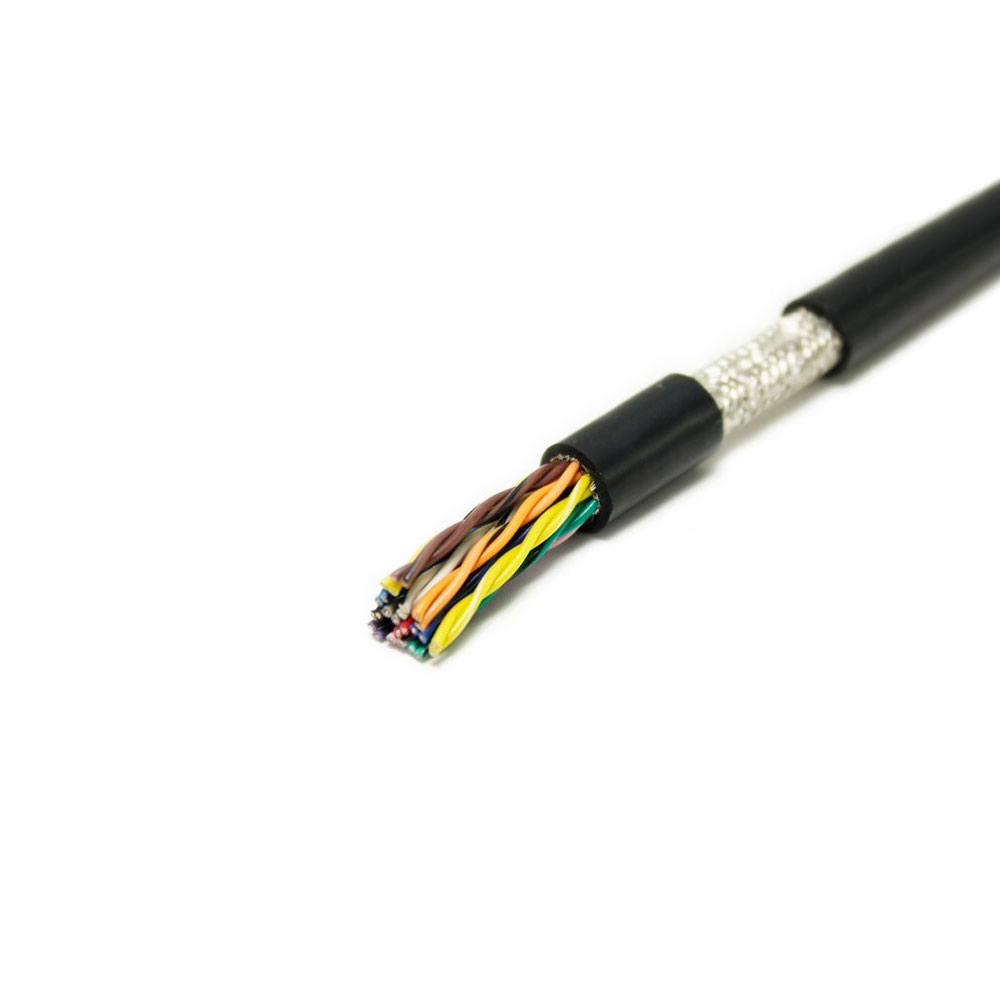

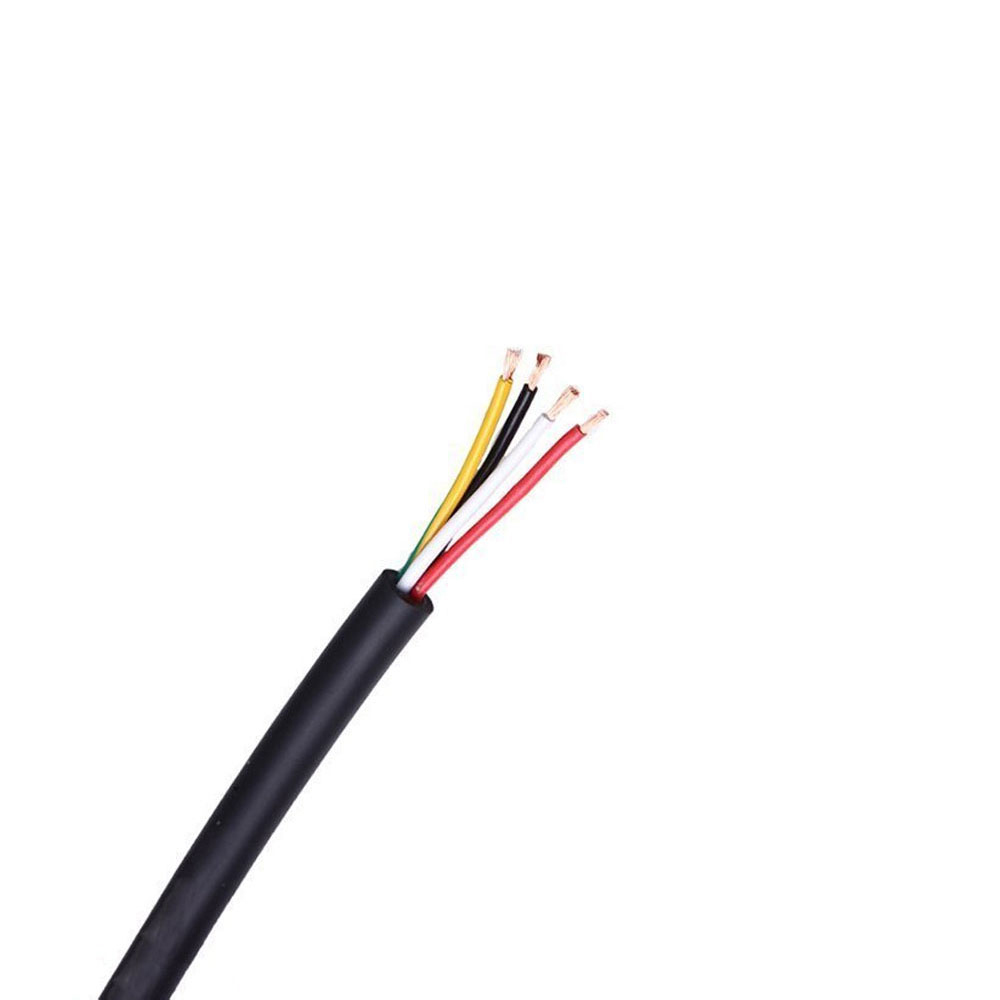

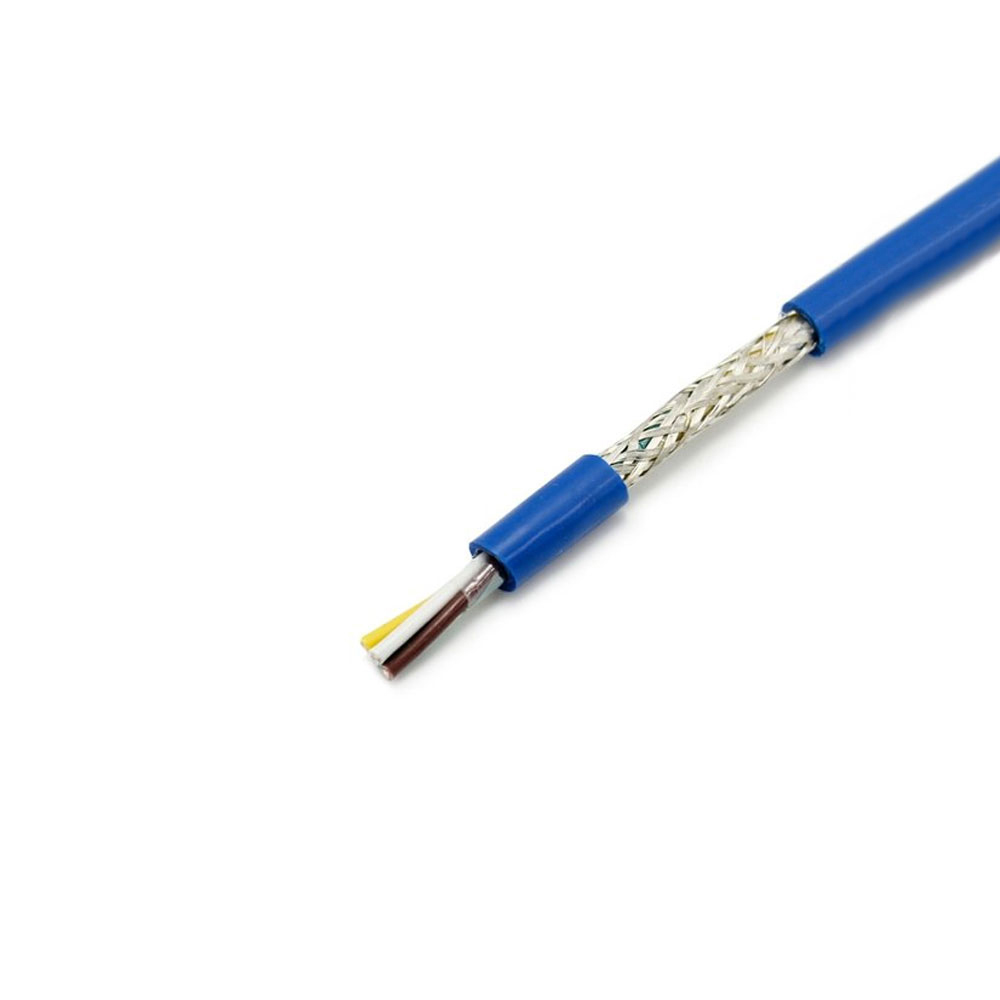

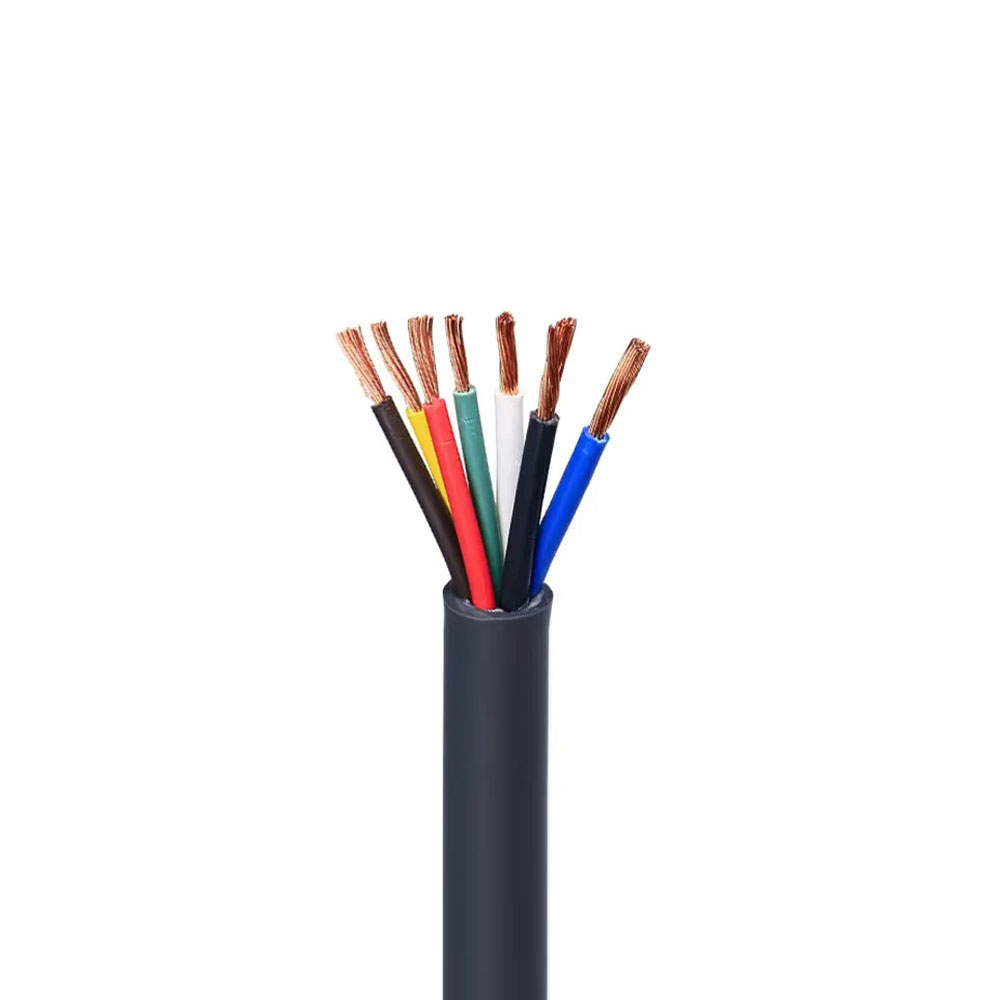

UL2517 Cabo certificado pela UL com blindagem múltipla

Vantagens UL2517
Fio eletrônico padrão dos EUA para uso geral: está em conformidade com o padrão UL 758, adequado para conexões internas em vários dispositivos eletrônicos
Flexível e fácil de conectar: O condutor macio de fio fino facilita a dobra, adequado para roteamento interno complexo
Identificação de cores padronizada: oferece mais de dez cores padrão para apoiar a identificação de circuitos e diagnóstico de falhas
Desempenho elétrico estável: isolamento uniforme, resistência de tensão confiável
Certificação dupla para acesso na América do Norte: passa simultaneamente na certificação UL e cUL, permitindo vendas nos mercados dos EUA e Canadá

Pontos de venda UL2517
Fio Básico para a Indústria Eletrônica da América do Norte: Amplamente utilizado para jumpers internos em eletrônicos de consumo e pequenos eletrodomésticos nos mercados dos EUA e do Canadá
Fio padrão certificado pela UL: está em conformidade com o padrão UL 758 AWM, suportando rápida certificação de produtos para clientes
Solução plug-and-play de baixo custo: compatível com terminais e conectores padrão dos EUA, sem necessidade de processamento de compatibilidade adicional
Solução econômica de conexão interna: fornece a fiação interna mais econômica para produtos eletrônicos exportados para a América do Norte
Fornecimento estável e especificações completas: Os tamanhos AWG comuns (30–18 AWG) estão bem abastecidos, suportando a entrega JIT

Escopo de aplicação UL2517
Jumpers internos para produtos eletrônicos de consumo: conexões de placas de circuito dentro de TVs, sistemas de áudio e consoles de jogos nos mercados dos EUA e do Canadá
Circuitos de controle para pequenos eletrodomésticos: fiação da placa de controle interna para eletrodomésticos como cafeteiras, torradeiras e liquidificadores
Fiação interna para equipamentos de escritório: Conexões de baixa tensão dentro de impressoras, scanners e fontes de alimentação de computadores
Circuitos Auxiliares para Eletrônica Automotiva: Fiação interna para carregadores de carro, dispositivos de navegação e câmeras de painel
Reparo e substituição de eletrônicos na América do Norte: fios de substituição padrão para reparos de dispositivos eletrônicos nos EUA e Canadá
Certificações de conformidade: UL

Condutor: Cobre recozido estanhado, estrutura de fio fino.
Pares de fios principais: Consistente com UL2501, incluindo:
1. Par diferencial USB 2.0 (D /D-)
2. Par diferencial USB 3.0 SuperSpeed TX (SSTX /SSTX-)
3. Par diferencial USB 3.0 SuperSpeed RX (SSRX /SSRX-)
4. Linha de energia (VBUS) e linha de aterramento (GND)
Material de Isolamento: Polietileno de alta densidade ou polietileno espumado, utilizado para atingir impedância diferencial de 90Ω.
Estrutura do par de fios: Quatro pares diferenciais, de estrutura idêntica à UL2501, empregando blindagem independente em camadas.
Estrutura de blindagem: Blindagem multicamadas:
• Cada par diferencial SuperSpeed possui blindagem independente de folha de alumínio.
• Blindagem geral de malha de cobre trançada (normalmente ≥65% de cobertura).
Bainha: Cloreto de polivinila (PVC) ou poliolefina retardante de chama.
Impedância Característica: Impedância diferencial: 90Ω ±15% (para pares SuperSpeed).
Tensão nominal:30V DC (linha de alimentação VBUS).
Temperatura operacional de longo prazo:** 60°C a 80°C.
Taxa de transferência de dados: USB 3.0: 5 Gbps (SuperSpeed); USB 2.0: 480Mbps.
Comprimento Máximo: Recomendado ≤3 metros.
Resistência DC: Requisitos rigorosos para condutores VBUS e GND para garantir a capacidade de fornecimento de energia (900mA @ 5V).
