Desafios de integridade de sinal específicos para cabos codificadores em sistemas de controle de movimento de alta velocidade

Cabos codificadores transportar sinais de feedback de posição e velocidade entre codificadores rotativos ou lineares e controladores de movimento ou servoacionamentos. Ao contrário dos cabos de controle de uso geral, eles operam em um ambiente definido por duas demandas simultâneas e conflitantes: as linhas de sinal devem transmitir pulsos digitais de alta frequência ou formas de onda analógicas finas com distorção mínima, enquanto o cabo passa ao lado ou é agrupado com cabos de alimentação que alimentam os próprios motores que geram interferência eletromagnética substancial. O resultado é que o desempenho do cabo do codificador é determinado não apenas pelos seus próprios parâmetros elétricos, mas pela forma como esses parâmetros interagem com o protocolo de interface do codificador específico e o ambiente de ruído da instalação.

Encoders incrementais usando saídas TTL ou diferenciais do driver de linha RS-422 geram trens de pulso em frequências que escalam diretamente com a velocidade do motor e a resolução do encoder. Um codificador de 2.500 linhas por rotação em um servo motor operando a 3.000 RPM produz pulsos de saída a 125 kHz por canal – e com decodificação em quadratura, o controlador processa transições de borda a 500 kHz. Nessas frequências, a capacitância do cabo se torna um fator limitante: a capacitância distribuída entre os condutores de sinal e entre o sinal e a blindagem retarda o tempo de subida de cada borda de pulso, reduzindo o comprimento máximo do cabo sobre o qual o encoder pode operar de forma confiável. Para sinais diferenciais RS-422, um cabo com capacitância condutor a condutor de 100 pF/m limitará o comprimento de percurso utilizável a bem menos de 30 metros a taxas de borda de 500 kHz, enquanto um cabo projetado para 50 pF/m ou menos pode estender esse alcance significativamente.

Os protocolos de encoder absoluto — incluindo EnDat, SSI, BiSS e HIPERFACE — impõem demandas adicionais à construção de cabos porque envolvem comunicação bidirecional entre o encoder e o inversor em frequências de clock que normalmente variam de 1 MHz a 16 MHz. Nessas frequências, a correspondência de impedância característica entre o cabo e o circuito driver/receptor torna-se significativa. As incompatibilidades de impedância causam reflexões de sinal que aparecem como ruído na linha de dados, podendo corromper os dados de posição. Construído corretamente cabos codificadores especifique uma impedância característica de 100–120 Ω para pares diferenciais, mantida consistentemente ao longo de todo o comprimento do cabo, para minimizar erros induzidos por reflexão em sistemas de feedback absoluto de alta resolução. produz cabos codificadores com passo de torção e geometria de isolamento rigorosamente controlados para obter valores de impedância estáveis ​​que suportam esses protocolos exigentes.

Arquitetura de blindagem: Por que uma única blindagem geral é muitas vezes insuficiente para cabos de codificadores

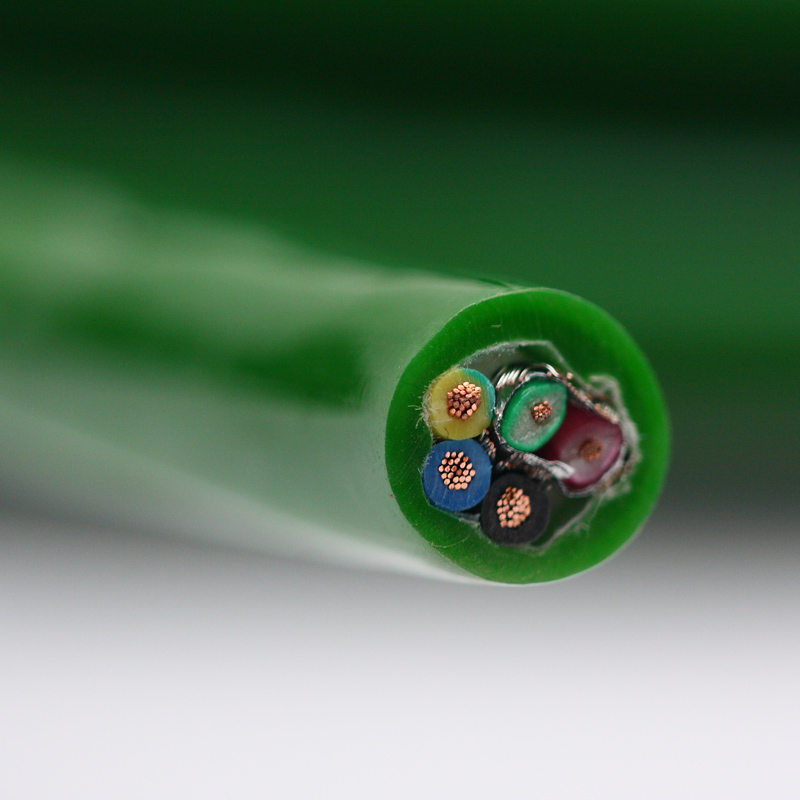

A suposição padrão de que uma única blindagem geral é adequada para a blindagem do cabo de sinal falha especificamente em aplicações de cabo de encoder, onde vários tipos de sinal com diferentes suscetibilidades a ruído compartilham o mesmo corpo de cabo. Um cabo codificador típico transporta pares de sinais de quadratura A/B/Z, tensão de alimentação e condutores de aterramento para os componentes eletrônicos do codificador e, às vezes, um par de bateria reserva para retenção de posição absoluta - cada um com uma impedância, nível de corrente e sensibilidade a interferências diferentes. Quando todos estes são cobertos apenas por uma única blindagem geral, o acoplamento indutivo e capacitivo entre os condutores da fonte de alimentação e os pares de sinais dentro do cabo permanece descontrolado, e a blindagem não fornece proteção contra esta diafonia interna.

A solução usada em cabos de encoder de alto desempenho é uma arquitetura de blindagem em camadas: blindagens de pares individuais para cada par de sinal diferencial, combinadas com uma blindagem geral para todo o cabo. As blindagens de pares individuais, normalmente uma folha de alumínio-poliéster com um fio dreno, suprimem o acoplamento capacitivo entre pares de sinais adjacentes e entre os pares de sinais e os condutores de potência. A blindagem geral, seja de folha metálica ou trança de cobre estanhado, fornece a barreira primária contra interferência eletromagnética externa do acionamento do motor, dos vizinhos da bandeja de cabos e do ambiente industrial EMI geral. Essa abordagem de dois níveis aumenta o diâmetro e o custo do cabo, mas em aplicações de controle de movimento de precisão que operam com resolução de posicionamento submícron, a alternativa – erros de feedback de posição causados ​​por ruído – é muito mais cara do que a atualização do cabo.

A prática de aterramento da blindagem é tão crítica quanto a construção da blindagem. A blindagem geral de um cabo do encoder deve ser conectada ao aterramento de proteção apenas na extremidade do inversor/controlador, formando um aterramento de terminação única que evita loops de corrente de blindagem acionados por diferenças de potencial de aterramento entre a extremidade do motor e o gabinete de controle. Se a blindagem estiver aterrada em ambas as extremidades e existir um loop de aterramento - o que é comum em máquinas grandes onde diferentes seções de aço estrutural têm potenciais ligeiramente diferentes - a corrente de blindagem resultante flui através do fio dreno e induz uma tensão nas linhas de sinal que deveria proteger. Muitas condições de falha intermitente do encoder em máquinas operacionais remontam a esse erro de aterramento específico, e não a qualquer falha no cabo ou no próprio encoder.

Requisitos de vida útil flexível e diferenças de construção entre instalações de cabos codificadores fixos e móveis

Os cabos do codificador são instalados em dois ambientes mecânicos fundamentalmente diferentes que exigem construções de cabos distintas: roteamento fixo de um codificador estacionário na estrutura da máquina até um gabinete de controle e roteamento dinâmico em eixos de máquinas móveis, como centros de usinagem CNC, braços robóticos, atuadores lineares e sistemas de pórtico. Tratar esses dois tipos de instalação como intercambiáveis ​​— usar um cabo de instalação fixa em uma aplicação dinâmica ou projetar excessivamente um cabo de corrente de arrasto para uma rota estática — leva a falhas mecânicas prematuras ou a custos desnecessários.

Para aplicações de corrente de arrasto e flexão contínua, a construção do cabo do encoder deve atender a diversas demandas mecânicas simultâneas. O encordoamento do condutor deve ser Classe 5 ou Classe 6 de acordo com IEC 60228, usando fios individuais finos para distribuir a tensão de flexão e maximizar a vida em fadiga - um condutor trançado Classe 6 com seção transversal de 0,14 mm² pode consistir em 50 ou mais fios individuais, cada um com menos de 0,06 mm de diâmetro. O polímero de isolamento deve permanecer flexível em toda a faixa de temperatura operacional sem fissuras por tensão, descartando o PVC de uso geral em favor do TPE ou do PVC especialmente composto com flexibilidade mantida em baixas temperaturas. As blindagens individuais e a blindagem geral devem ser construídas com fios trançados finos ou folhas lapidadas com sobreposição suficiente para manter a continuidade elétrica através de milhões de ciclos flexíveis sem desenvolver rupturas ou condições intermitentes de circuito aberto no fio dreno. A Zhishang Cable projeta seus cabos codificadores flexíveis contínuos com um comprimento de configuração otimizado para cada elemento condutor trançado, garantindo que a geometria helicoidal dos condutores e blindagens acomoda naturalmente a flexão do cabo sem gerar sobrecarga de tração nos elementos externos.

A especificação de raio de curvatura mínimo para um cabo codificador de corrente de arrasto não é um valor estático único — ela difere entre o raio de curvatura dinâmico (aplicado continuamente durante a operação) e o raio de curvatura de instalação (uma curvatura única durante o roteamento). O raio de curvatura dinâmico para cabos codificadores de alta flexibilidade é normalmente especificado como 7,5× a 10× o diâmetro externo do cabo, enquanto o raio de curvatura da instalação pode ser 5× ou menos. Aplicar o raio de curvatura da instalação como uma curvatura permanente — por exemplo, direcionar o cabo em torno de um canto estreito em um duto de cabos — cria uma região de tensão mecânica sustentada que acelera a falha por fadiga nesse ponto, mesmo que o cabo em si não esteja se movendo. Esta distinção deve ser claramente comunicada aos técnicos de instalação, especialmente em projetos de modernização onde novos cabos substituem os existentes em caminhos de roteamento já estabelecidos.

Dimensionamento do condutor da fonte de alimentação nos cabos do codificador: compensações entre queda de tensão e acoplamento de ruído

A maioria dos cabos de encoder inclui condutores dedicados para fornecer tensão operacional aos componentes eletrônicos do encoder — normalmente 5 Vcc para encoders incrementais com saída TTL ou 8–30 Vcc para HTL e muitos tipos de encoder absoluto. Esses condutores de potência têm seção transversal pequena em relação aos seus equivalentes em cabos de potência, mas seu dimensionamento tem um efeito direto no desempenho do encoder que é frequentemente esquecido. A queda de tensão ao longo dos condutores da fonte de alimentação reduz a tensão de alimentação nos terminais do encoder, e os encoders operando perto do limite inferior de sua faixa de tensão especificada podem produzir sinais de saída com amplitude reduzida, tempos de subida aumentados ou - no caso de encoders TTL de 5V com margens de tensão muito estreitas - erros intermitentes de nível lógico que são difíceis de distinguir de falhas induzidas por ruído.

O cálculo da queda de tensão aceitável requer o conhecimento do consumo de corrente do encoder, do comprimento do cabo e da seção transversal do condutor. Um codificador de 5 V que consome 150 mA em um cabo de 20 metros com condutores de alimentação de 0,14 mm² experimenta aproximadamente 0,86 V de queda combinada de alimentação e retorno – mais de 17% da tensão nominal de alimentação, o que coloca o codificador bem abaixo de sua alimentação nominal de 5 V e dentro da margem onde a qualidade do sinal de saída se degrada. Aumentar a seção transversal do condutor de alimentação para 0,25 mm² reduz essa queda para aproximadamente 0,48V, restaurando a margem de alimentação adequada. Para instalações onde cabos longos são inevitáveis, alguns fabricantes de servoconversores oferecem saída de tensão de alimentação de encoder ajustável que compensa a resistência do cabo, mas isso requer um conhecimento preciso da resistência do condutor do cabo e não pode substituir o dimensionamento correto do condutor na fase de projeto.

Além da queda de tensão, os condutores da fonte de alimentação dentro de um cabo do encoder são um caminho potencial de injeção de ruído. O ruído de comutação na alimentação do encoder — gerado pela fonte de alimentação interna do inversor ou conduzido pelo barramento CC da máquina — acopla-se capacitivamente em pares de sinais adjacentes se os condutores de alimentação não estiverem adequadamente separados ou blindados dos pares de sinais dentro do cabo. Esta é uma das razões pelas quais os condutores de potência em um cabo de encoder bem projetado geralmente recebem sua própria blindagem individual ou são posicionados na periferia do cabo, longe dos pares de sinal, em vez de serem distribuídos aleatoriamente dentro do feixe de cabos. Como parte de seu suporte de engenharia de aplicação, a Anhui Zhishang Cable Technology Co., Ltd. aconselha os clientes sobre a seleção da seção transversal do condutor de energia e opções de construção de cabos com base nos requisitos reais de corrente do codificador e distâncias de instalação, evitando problemas de desempenho relacionados ao fornecimento antes que eles ocorram em campo.

Queda de tensão estimada para configurações de cabo de encoder comum (fonte de 5 V, carga de 150 mA)

• Condutores de 0,14 mm², percurso de 10 m: Queda de ~0,43V (8,6% de 5V); limítrofe aceitável para codificadores TTL padrão.
• Condutores de 0,14 mm², percurso de 20 m: Queda de ~0,86V (17,2% de 5V); tensão de alimentação provavelmente abaixo da classificação mínima do codificador.
• Condutores de 0,25 mm², percurso de 20 m: Queda de ~0,48V (9,6% de 5V); dentro da faixa aceitável para a maioria dos codificadores de 5V.
• Condutores de 0,34 mm², percurso de 30 m: Queda de ~0,53V (10,6% de 5V); adequado para percursos mais longos sem compensação de tensão no lado do inversor.
