Como a contagem de núcleos e a configuração de encalhe afetam o roteamento de cabos de controle em sistemas multieixos

Multi-núcleo cabos de controle são especificados pela contagem de núcleos e pela seção transversal do condutor, mas a configuração de encordoamento interno – como os núcleos individuais são agrupados, torcidos e colocados dentro do cabo – tem um efeito substancial sobre como o cabo se comporta durante o roteamento da instalação e como ele funciona ao longo do tempo em sistemas com vários tipos de sinais compartilhando um cabo comum. Em automação industrial e sistemas de controle de movimento multieixos, os cabos de controle transportam rotineiramente uma combinação de sinais de E/S digitais, saídas de sensores analógicos, feedback de codificador e alimentação de baixa tensão para solenóides ou sensores — tudo dentro da mesma capa de cabo. O gerenciamento da interação entre esses tipos de sinais começa com a arquitetura interna do cabo.

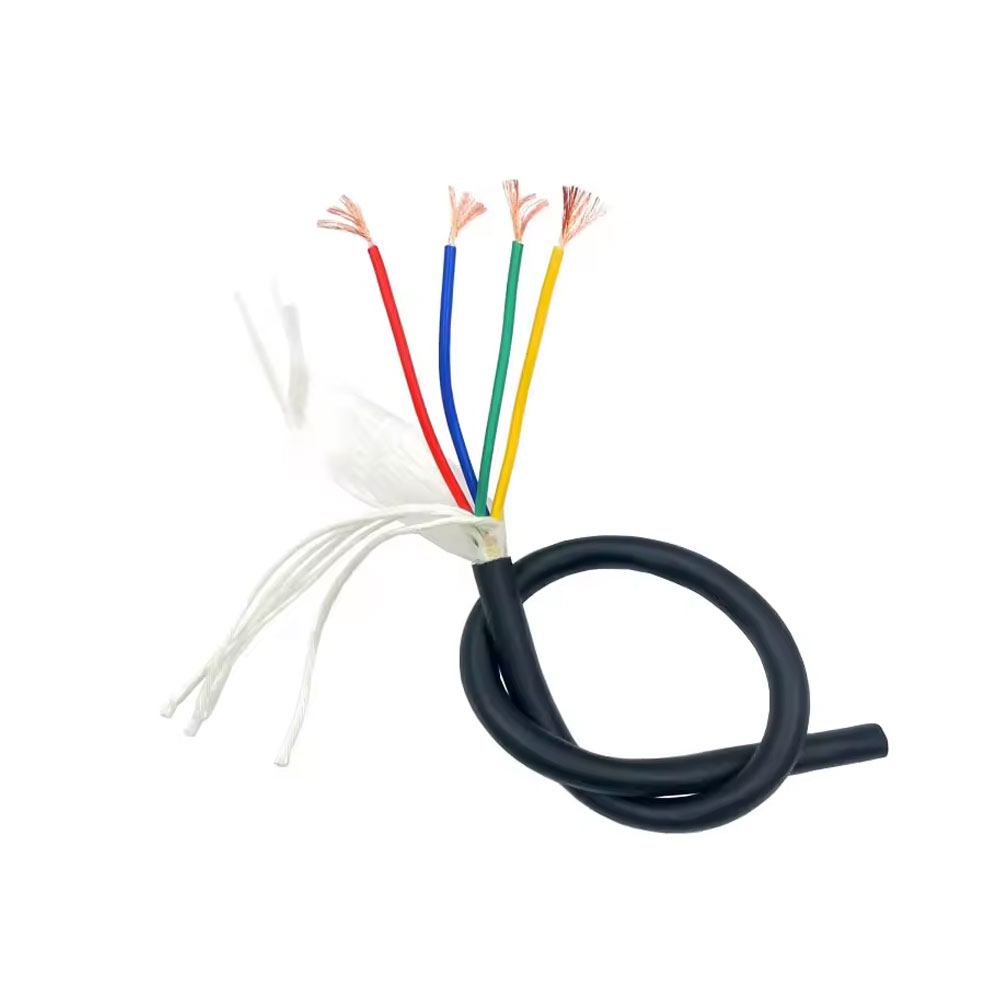

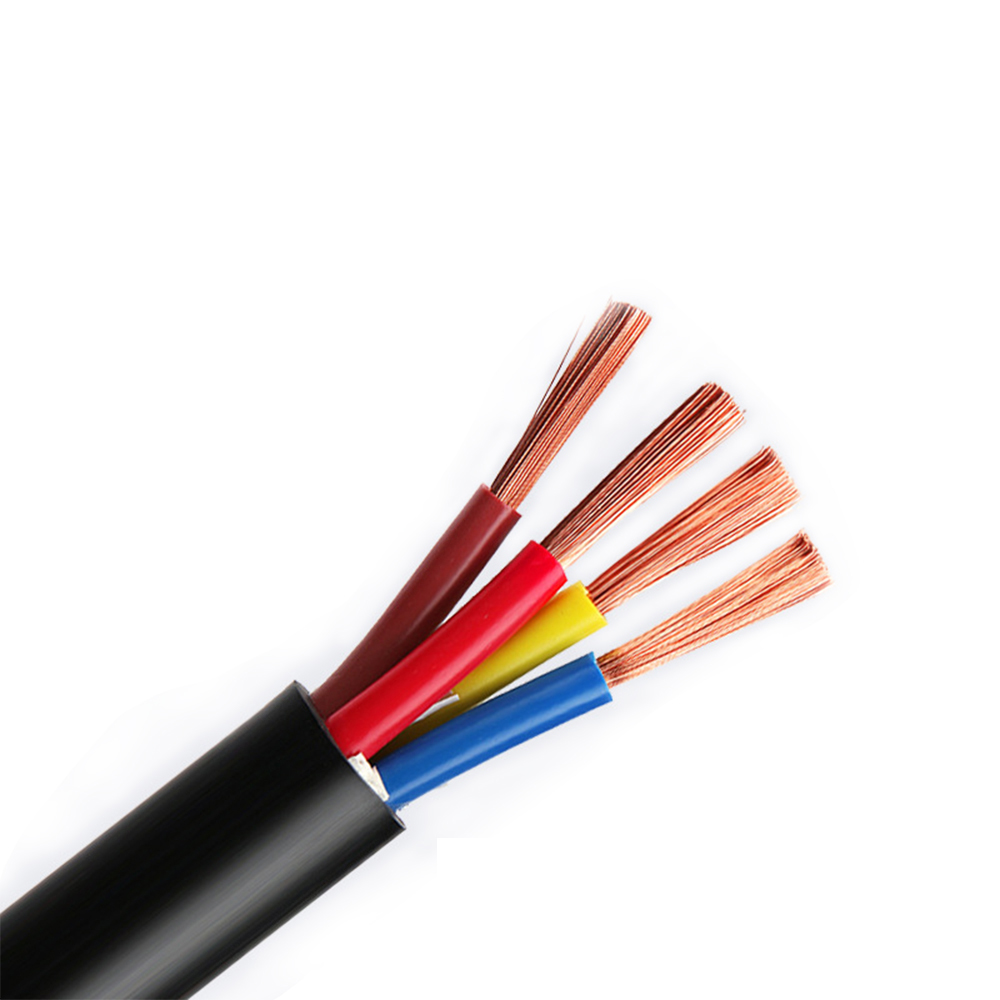

Os núcleos em um cabo de controle multinúcleo são normalmente organizados em um dos três padrões de torção: concêntrico (núcleos colocados em camadas concêntricas sucessivas), torção em grupo (todos os núcleos trançados juntos sem camadas específicas) ou agrupamento de setor/quadrante (núcleos organizados em subgrupos funcionais, muitas vezes com blindagem individual por grupo). O torcimento concêntrico produz um diâmetro externo previsível e estável e garante que nenhum núcleo fique permanentemente posicionado na borda externa do cabo — cada núcleo migra entre as posições interna e externa à medida que o cabo é dobrado, distribuindo a tensão mecânica de maneira mais uniforme do que o torço em grupo, onde núcleos específicos podem estar consistentemente em posições de alta tensão. Para cabos de controle com 12 ou mais núcleos instalados em aplicações de flexão contínua, o encordoamento concêntrico prolonga significativamente a vida útil em comparação com equivalentes trançados em grupo da mesma especificação.

O agrupamento de quadrantes, onde núcleos funcionalmente relacionados são interligados em subunidades dentro do cabo, permite que diferentes categorias de sinais sejam fisicamente separadas dentro do cabo. Uma configuração comum coloca pares de sinais analógicos em um quadrante, núcleos de E/S digitais em outro e núcleos de fonte de alimentação em um terceiro, com as subunidades blindadas individualmente. Este arranjo reduz o acoplamento capacitivo entre os núcleos de potência e de sinal - o que de outra forma introduziria ruído de comutação nas linhas de sinal analógico - e permite que cada subunidade seja identificada e terminada separadamente no painel de controle sem espalhar todos os núcleos de um único pacote. A desvantagem é o aumento do diâmetro e do custo do cabo em comparação com um projeto não blindado e com fios uniformes do mesmo número de núcleos.

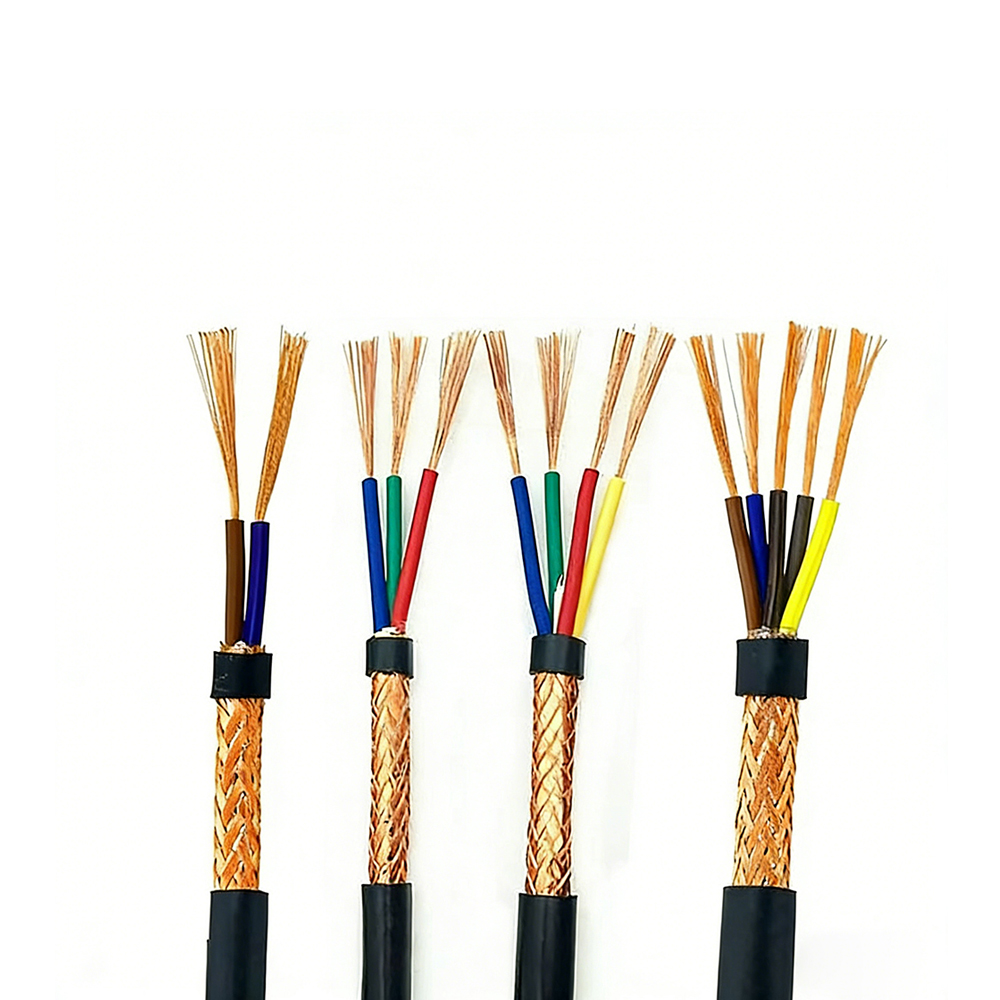

Projeto anti-interferência em cabos de controle: mecanismos além da simples blindagem

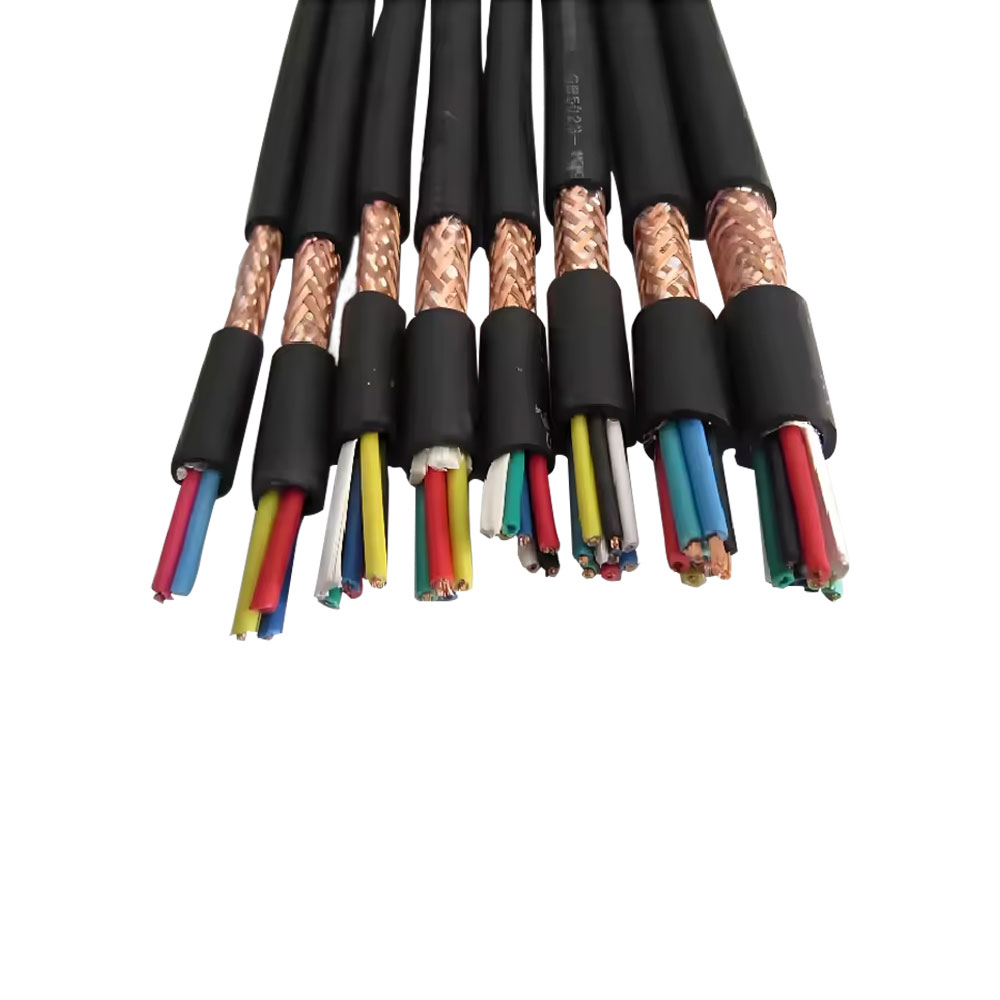

A blindagem é o recurso anti-interferência mais visível de um cabo de controle , mas a compatibilidade eletromagnética em aplicações de controle industrial requer uma abordagem em camadas, onde a blindagem é um elemento entre várias opções de projeto que determinam coletivamente o quão bem o cabo rejeita ruído e evita a injeção de interferência em circuitos adjacentes. Especificar um “cabo de controle blindado” sem compreender a arquitetura completa de gerenciamento de interferências frequentemente resulta em instalações que continuam a sofrer problemas de ruído, apesar da presença de uma blindagem.

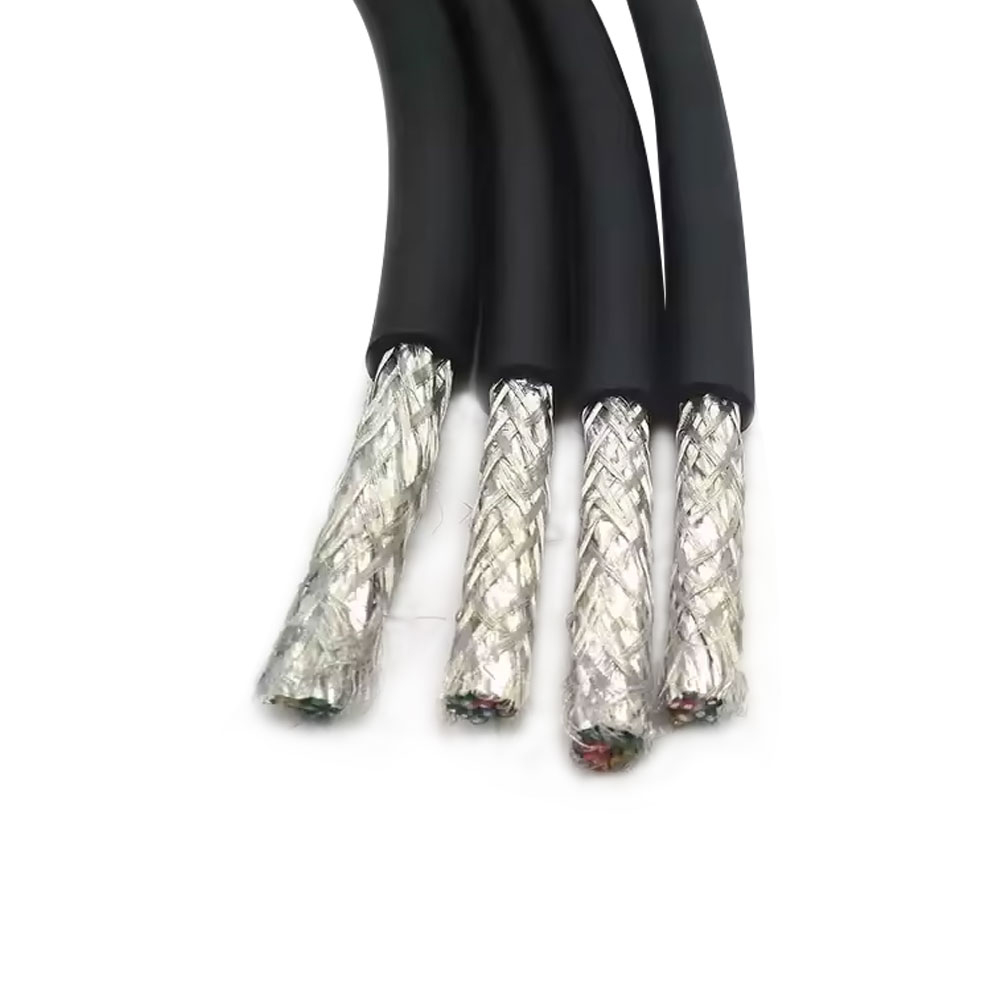

O primeiro mecanismo é o casamento de impedância entre o cabo e sua terminação. A blindagem do cabo de controle é tão eficaz quanto a sua impedância de terminação. Uma blindagem conectada por meio de um longo fio pigtail a um parafuso de aterramento do chassi apresenta uma impedância indutiva que aumenta com a frequência, tornando a conexão da blindagem cada vez mais ineficaz exatamente nas frequências onde a interferência irradiada de inversores de frequência variável (VFDs) e fontes de alimentação chaveadas é mais forte – normalmente de 150 kHz a 30 MHz. A terminação de blindagem de 360° de baixa impedância usando prensa-cabos EMC ou braçadeiras de blindagem que fazem contato circunferencial com a blindagem em toda a sua periferia mantém a eficácia da blindagem até as frequências exigidas para conformidade industrial com EMC. O comprimento do pigtail por si só pode aumentar a impedância da terminação da blindagem por um fator de 10–100 a 10 MHz em comparação com uma terminação de 360°, anulando efetivamente o benefício da blindagem na faixa de alta frequência.

O segundo mecanismo é a separação capacitiva entre os núcleos de potência e de sinal. Mesmo dentro de um cabo blindado, os núcleos de potência que transportam correntes comutadas das saídas de relé ou dos drivers solenóides acoplam capacitivamente a interferência nos núcleos de sinal adjacentes. O acoplamento é proporcional à capacitância mútua entre os núcleos, que depende da distância de separação e da constante dielétrica do isolamento entre eles. Projetos de cabos de controle que separam fisicamente os núcleos de potência dos núcleos de sinal — usando elementos de preenchimento, partições internas ou agrupamento de subunidades — reduzem a capacitância mútua e, consequentemente, a injeção de ruído sem exigir material de blindagem adicional.

O terceiro mecanismo é o uso de pares trançados individualmente para sinais analógicos. Torcer um par de sinais analógicos dentro do conjunto geral de cabos fornece rejeição diferencial de ruído que é independente da blindagem geral. Um par analógico blindado, mas não torcido, dentro de um cabo de controle multinúcleo é exposto à captação indutiva de correntes comutadas adjacentes; a tensão induzida aparece como um sinal de modo comum em ambos os condutores, mas como os dois condutores estão em posições diferentes dentro do feixe, eles não veem tensões induzidas idênticas e a diferença aparece como um ruído diferencial (que corrompe o sinal). Torcer o par garante que ambos os condutores alternem continuamente entre as posições interna e externa, equalizando as tensões induzidas e permitindo a rejeição de modo comum no receptor para cancelar o ruído de forma eficaz. Para malhas de controle analógico de 4–20 mA, onde o sinal de escala total representa apenas 16 mA de variação de corrente, mesmo pequenas correntes de ruído diferencial produzem erros de medição significativos.

Classificações de tensão em cabos de controle e por que a tensão nominal não é a tensão de sinal máxima permitida

Os cabos de controle são normalmente classificados em 300/500 V ou 450/750 V (U0/U, onde U0 é a tensão para a terra e U é a tensão entre os condutores). Essas classificações são frequentemente mal interpretadas como a tensão máxima do sinal que o cabo pode transportar, mas na verdade definem a capacidade do sistema de isolamento sob condições de teste e a classificação da tensão do sistema que rege os requisitos de instalação - e não a tensão do sinal em uso.

A classificação de 300/500 V significa que o isolamento foi projetado para suportar 300 V de qualquer condutor à terra continuamente e 500 V entre quaisquer dois condutores. Em sistemas de controle industrial operando a 24 V CC (a tensão de controle dominante em PLC e sistemas de automação) ou 110/230 V CA para E/S de alta tensão, essas classificações fornecem uma margem substancial acima da tensão operacional real. O significado prático da classificação de tensão está em dois cenários: sobretensão de impulso e condições de falha do sistema. A comutação de transientes dos contatos do relé e das bobinas solenóides pode gerar picos de tensão de várias centenas de volts sobrepostos ao sinal de controle normal. O isolamento deve suportar esses transientes sem início de descarga parcial, e a tensão nominal é o parâmetro que garante a existência dessa margem. Um cabo com classificação de 300/500 V operando a 24 V CC tem uma margem de aproximadamente 12× em relação à tensão nominal do condutor-terra — suficiente para praticamente todos os ambientes transitórios industriais quando o cabo é roteado corretamente longe de equipamentos de alta tensão.

O segundo cenário são as condições de falha do sistema. Em um cabo de controle multinúcleo que transporta sinais de E/S de 230 V CA e sinais lógicos de 24 V CC - uma configuração encontrada em projetos de automação de modernização onde o cabo de controle serve múltiplas funções - uma falha que causa curto-circuito em um núcleo de 230 V para um núcleo adjacente de 24 V sujeita o isolamento do núcleo de 24 V aos 230 V completos. Um cabo classificado para apenas 150/250 V no mesmo cenário de falha pode sofrer ruptura de isolamento que propaga a falha em vez de contê-la. Selecionar a tensão nominal do cabo de controle com base na tensão mais alta presente no sistema — e não na tensão operacional típica — é a abordagem de engenharia correta.

Padrões de codificação de cores de cabos de controle e os desafios dos projetos inter-regionais

A identificação do núcleo em cabos de controle multinúcleo é regida por padrões regionais que diferem significativamente entre os mercados. Em projetos que envolvem equipamentos fabricados em uma região e instalados em outra — ou em equipamentos OEM exportados para vários mercados — os conflitos de codificação de cores exigem documentação cuidadosa e, em alguns casos, religação no local de instalação. Compreender os padrões regionais dominantes e as suas incompatibilidades é essencial para a aquisição de cabos de controlo nas cadeias de abastecimento internacionais.

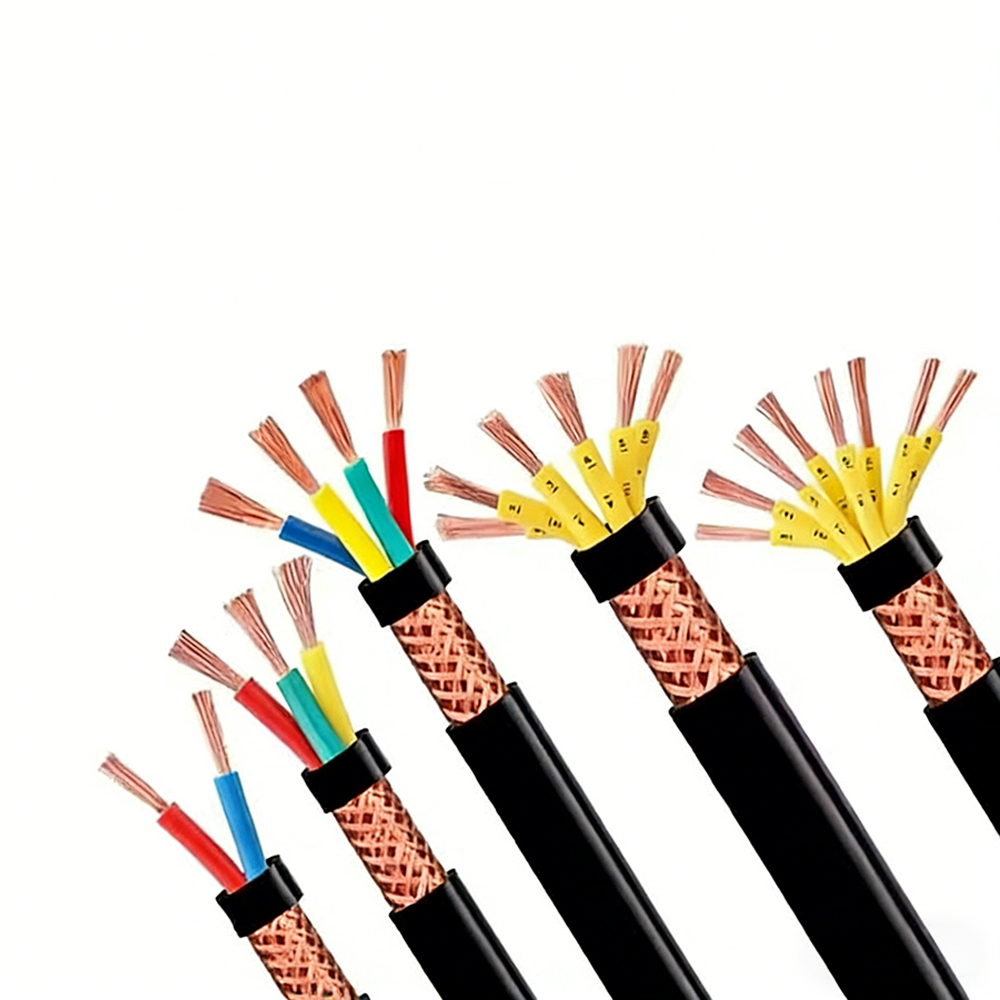

O conflito com maior probabilidade de criar um incidente de segurança é o tratamento dos núcleos azul e preto. De acordo com a IEC 60446, o azul designa neutro e o preto designa uma das fases vivas. De acordo com a convenção NEC norte-americana, azul designa um condutor de fase e branco/cinza designa neutro. Um eletricista treinado exclusivamente em um padrão que encontre um cabo conectado ao outro padrão pode identificar incorretamente um condutor energizado como neutro. Por esse motivo, os fabricantes internacionais de equipamentos OEM frequentemente complementam o código de cores com identificação numérica do núcleo – impressa diretamente na capa de isolamento de cada núcleo – o que fornece um sistema de identificação inequívoco que é independente das convenções regionais de cores. A IEC 60228 e a DIN VDE 0293 fornecem marcação numérica como uma alternativa ou complemento à identificação por cores, e os fornecedores de cabos de controle que atendem aos mercados de exportação oferecem cada vez mais opções com códigos de cores e núcleos numerados dentro da mesma construção de cabo.

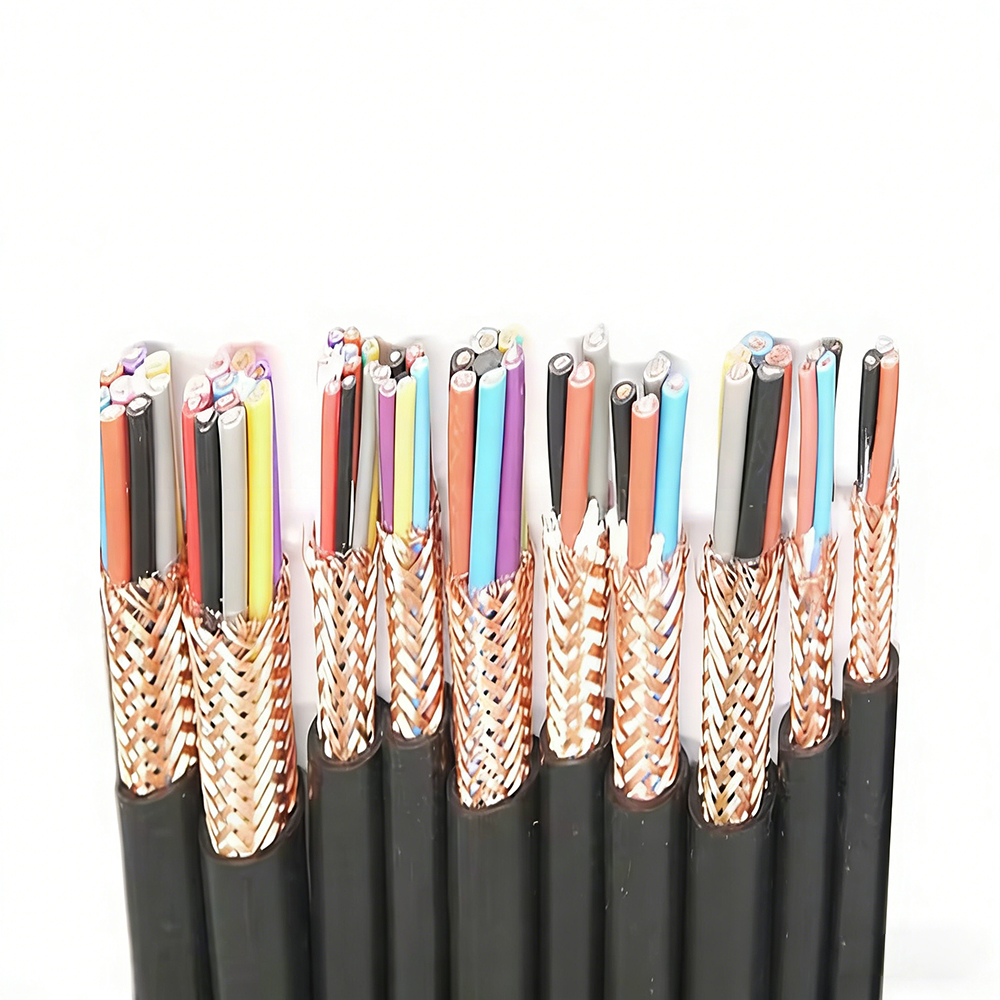

Para cabos de controle com alto número de núcleos (19 núcleos e acima), a codificação de cores por si só torna-se impraticável porque o número de cores distinguíveis com bom contraste visual na iluminação industrial típica é limitado a aproximadamente 10–12. A prática padrão para altas contagens de núcleos usa uma cor primária mais marcação de anel numérico, ou uma combinação sistemática de cores de base com listras traçadoras (uma faixa colorida em uma capa de núcleo de base branca ou preta) que estende a contagem de combinações distinguíveis muito além da faixa alcançável apenas com cores sólidas.

Selecionando a seção transversal do cabo de controle: Por que a corrente do sinal raramente é o fator determinante

Para a maioria dos cabos de controle e instrumentação, as correntes de sinal são pequenas o suficiente para que a ampacidade térmica não seja o fator limitante na seleção da seção transversal do condutor. Um loop analógico de 4–20 mA, uma entrada digital do PLC consumindo 5–10 mA ou um sensor de proximidade consumindo 50 mA a 24 V CC geram aquecimento I²R insignificante em condutores tão pequenos quanto 0,14 mm². As restrições reais que determinam a seleção da seção transversal do condutor em cabos de controle são queda de tensão, robustez mecânica, compatibilidade de terminação e requisitos de impedância do circuito de falha – nenhum dos quais relacionado à ampacidade térmica.

A queda de tensão é a restrição elétrica dominante para circuitos de controle de 24 V CC. A queda de tensão permitida depende do dispositivo na extremidade do cabo: um módulo de entrada PLC pode especificar uma tensão de entrada mínima de 15 V CC para garantir o reconhecimento lógico ALTO, o que significa que o cabo não deve cair mais de 9 V da fonte de 24 V no pior caso de consumo de corrente. Para uma saída digital acionando um solenóide a 200 mA em um cabo de 50 metros (100 metros de comprimento do condutor para alimentação e retorno), a resistência do condutor deve ser inferior a 9 V / 0,2 A = 45 Ω no total. Isto requer uma resistência do condutor inferior a 0,45 Ω/m, o que corresponde a uma secção transversal de aproximadamente 0,38 mm² em cobre. Selecionar 0,5 mm² fornece margem; selecionar 0,14 mm² (que tem uma resistência de aproximadamente 0,13 Ω/m × 100 m = 13 Ω — dentro dos limites para percursos muito curtos, mas marginal a 50 metros) produziria uma operação não confiável em comprimentos de percurso mais longos, mesmo que a corrente de 200 mA seja termicamente trivial para fio de 0,14 mm².

A robustez mecânica durante a terminação é o limite inferior prático para a seção transversal do condutor na maioria das aplicações de controle industrial. Condutores menores que 0,25 mm² são propensos a quebrar nas conexões dos terminais de parafuso se o condutor não estiver corretamente assentado antes do parafuso ser apertado e são muito sensíveis ao torque excessivo. Em painéis de controle montados por vários técnicos sob pressão de produção, a consistência da qualidade da terminação para condutores muito finos é significativamente menor do que para condutores de 0,5 mm² ou 0,75 mm², que toleram uma gama mais ampla de técnicas de terminação. A maioria das especificações de cabos de controle industrial estabelecem 0,5 mm² como o mínimo prático para terminações de painel, mesmo quando os requisitos elétricos permitiriam tamanhos menores.

Os requisitos de impedância do circuito de falha se aplicam onde os cabos de controle devem possuir proteção contra sobrecorrente em conformidade com a IEC 60364-4-41 (proteção contra choque elétrico). Em circuitos onde a impedância do circuito de falha deve ser baixa o suficiente para garantir a operação do dispositivo de proteção contra sobrecorrente dentro do tempo de desconexão exigido, a seção transversal do condutor deve ser calculada a partir do requisito de impedância do circuito de falha e não a partir da corrente operacional normal. Isto se torna relevante quando os cabos de controle compartilham uma pista ou gabinete com circuitos de 230 V CA e os condutores do cabo de controle podem ficar energizados em condições de falha.

Instalação de cabos de controle em bandejas de cabos: regras de segregação e sua justificativa de engenharia

A segregação da bandeja de cabos para cabos de controle é especificada na IEC 61537, IEC TR 62490 e em vários códigos elétricos nacionais, todos os quais estabelecem requisitos mínimos de separação entre cabos de controle e de alimentação. Esses requisitos são frequentemente tratados como formalidades burocráticas na prática, mas cada regra tem uma lógica de engenharia específica relacionada ao acoplamento indutivo e capacitivo, diferenças de potencial de terra e contenção de faltas.

O principal mecanismo de acoplamento que impulsiona os requisitos de segregação é a captação indutiva de cabos de energia que transportam correntes comutadas. Os inversores de frequência variável produzem formas de onda de corrente ricas em conteúdo harmônico de alta frequência - cabos de saída VFD típicos transportam componentes de corrente significativos no 5º, 7º, 11º e harmônicos superiores da frequência de comutação do inversor (geralmente frequência portadora de 4 a 16 kHz), produzindo energia de interferência na faixa de centenas de quilohertz. Os cabos de sinal de controle roteados em paralelo e próximos aos cabos de saída do VFD se comportam como o enrolamento secundário de um transformador fracamente acoplado, com a tensão induzida proporcional à taxa de variação do campo magnético (dI/dt) e à área do circuito formado pelos condutores do cabo de controle e seu caminho de retorno. A separação mínima recomendada entre os cabos de saída do VFD e os cabos de controle não blindados em uma bandeja comum é normalmente de 200–300 mm; para cabos de controle blindados com blindagens adequadamente aterradas, uma separação de 100 mm é frequentemente aceita, porque a blindagem fornece atenuação adicional da interferência acoplada.

A diferença de potencial de aterramento é uma preocupação de segregação específica de grandes instalações industriais, onde diferentes seções do sistema de aterramento podem apresentar potenciais diferentes durante eventos transitórios. Um cabo de controle que passa entre dois edifícios ou entre seções remotas de uma grande planta aterra sua blindagem em ambas as extremidades; se a diferença de potencial de terra entre os dois pontos finais exceder a capacidade de rejeição de modo comum do sistema de controle, a diferença de potencial de terra aparecerá como uma tensão de ruído no sinal. O roteamento dos cabos de controle no mesmo caminho dos cabos de energia do mesmo painel de distribuição minimiza a diferença de potencial de terra entre as terminações da blindagem do cabo, porque os sistemas de energia e de controle fazem referência ao mesmo ponto de terra. Esta é a razão de engenharia por trás da regra de que os cabos de controle devem seguir a mesma rota física que a fonte de alimentação do equipamento controlado, em vez de seguir a rota direta mais curta através da instalação.

A contenção de falhas é a justificativa de segurança para separar os cabos de controle dos cabos de alimentação de alta tensão em bandejas de cabos. Uma falha num cabo de alimentação de alta tensão – arco interno, ruptura do isolamento sob corrente de curto-circuito – pode produzir energia suficiente para inflamar o revestimento dos cabos adjacentes. Os cabos de controle que transportam sinais de função de segurança (parada de emergência, entradas de relé de segurança, monitoramento de proteção) devem permanecer funcionais durante um evento de incêndio ou falha envolvendo cabos adjacentes para permitir que o sistema de segurança execute sua sequência de desligamento. A IEC 62061 e a ISO 13849 (normas de segurança funcional) exigem que os cabos de controle relevantes para a segurança sejam fisicamente separados dos cabos não seguros ou protegidos por barreiras resistentes ao fogo quando instalados em eletrocalhas comuns. Este é um requisito cada vez mais comum em avaliações de segurança de máquinas, onde o roteamento físico dos cabos de controle de segurança faz parte da documentação formal da arquitetura de segurança.

Práticas de terminação de cabos de controle que afetam diretamente a integridade do sinal a longo prazo

A terminação dos cabos de controle em blocos terminais, invólucros de conectores e painéis de equipamentos é onde se origina a maioria dos problemas de integridade de sinal induzidos por campo. A qualidade de fabricação do cabo proporciona o potencial de desempenho elétrico; a qualidade da terminação determina se esse potencial é realizado no sistema instalado. Várias práticas de terminação têm um impacto direto e mensurável na confiabilidade dos sinais de controle a longo prazo.

Seleção de ponteira para condutores de fio fino

Os cabos de controle com condutores de fio fino Classe 5 ou Classe 6 requerem ponteiras terminais (ponteiras tipo bootlace padrão DIN 46228) em conexões de terminais de gaiola roscada. A ponteira tem duas funções: consolida os fios individuais em um único corpo geométrico que preenche corretamente a zona de fixação do terminal e protege os fios de serem cortados pelo parafuso do terminal durante o aperto. O tamanho da ponteira deve corresponder precisamente à seção transversal do condutor – uma ponteira superdimensionada permite que o condutor comprimido se solte sob vibração; uma ponteira subdimensionada causa danos ao fio e alta resistência de contato. Para condutores que transportam sinais analógicos de 4–20 mA, aumentos de resistência de contato tão pequenos quanto 0,5 Ω no terminal introduzem um erro de tensão de 0,01 mV a 20 mA – insignificante por si só, mas cumulativo em múltiplas terminações em uma cadeia de sinal e progressivamente pior à medida que a oxidação aumenta a resistência de contato ao longo do tempo em ambientes úmidos ou contaminados.

Gerenciamento de fio de drenagem de blindagem

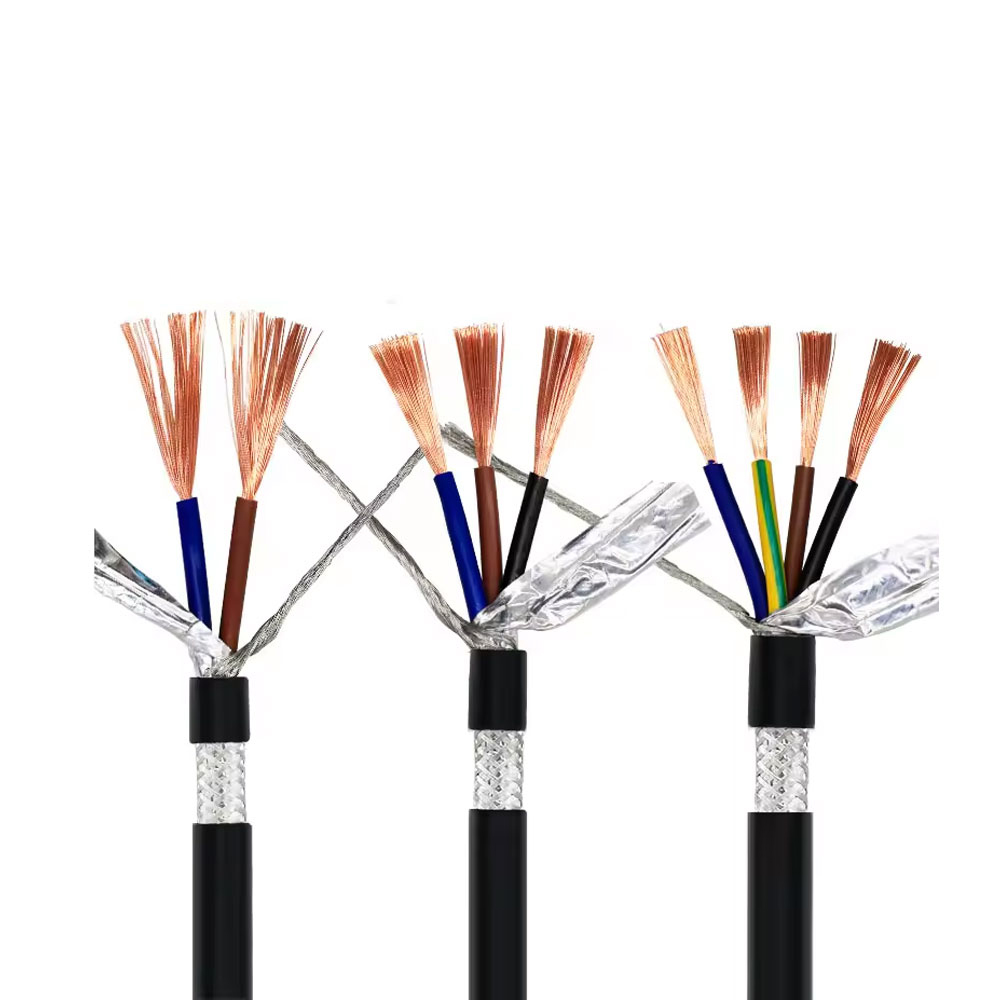

O fio dreno de um cabo de controle com blindagem metálica - o fio de cobre desencapado ou estanhado que passa em contato com a blindagem metálica - deve ser manuseado com cuidado nas extremidades do cabo para evitar a degradação da eficácia da blindagem. Um erro comum de instalação é deixar o fio dreno exposto além do ponto de terminação da blindagem, formando um rabicho não blindado que pode captar interferência e injetá-la diretamente no bloco terminal. O fio dreno deve ser terminado o mais próximo possível do grampo de blindagem ou do bucim EMC, com qualquer corte em excesso, em vez de ser enrolado ou empacotado com condutores de sinal. Na extremidade do cabo do equipamento (onde a blindagem está aterrada), a terminação do fio dreno deve estar em uma barra de blindagem dedicada que se conecta ao terminal PE do gabinete com o condutor mais curto possível - não roteado através do mesmo trilho terminal que os condutores de sinal, onde as correntes induzidas no fio dreno podem se acoplar capacitivamente aos terminais adjacentes.

Raio de curvatura nos pontos de terminação

O ponto onde um cabo de controle faz a transição da bandeja de cabos para o bloco de terminais é um dos locais de maior estresse mecânico na instalação. Dobrar bruscamente um cabo de controle multinúcleo nesta transição - para vestir o cabo corretamente ao longo da parede do painel - cria deformação permanente do núcleo do cabo se o raio de curvatura for menor que o raio de curvatura mínimo de instalação do cabo (normalmente 6–10× o diâmetro externo para instalação fixa). Núcleos permanentemente deformados desenvolvem microfissuras de isolamento no ponto de curvatura ao longo do tempo através de ciclos térmicos repetidos, e os núcleos na parte externa da curvatura carregam maior resistência do condutor devido ao endurecimento dos fios de cobre na seção deformada. Para painéis de controle em ambientes com ciclos de temperatura significativos (gabinetes externos, edifícios industriais não aquecidos), manter o raio de curvatura correto nos pontos de terminação é tão importante para a confiabilidade a longo prazo quanto qualquer outro parâmetro de instalação.
