Introdução abrangente aos cabos de alimentação isolados e revestidos em XLPE

I. Definição e características essenciais
Cabos de alimentação isolados e revestidos com XLPE referem-se a cabos de alimentação que usam polietileno reticulado (XLPE) como camada de isolamento do condutor e podem incorporar outros materiais (como PVC, PE ou poliolefina sem halogênio) como bainha. O XLPE sofre reticulação física ou química, transformando as cadeias moleculares lineares do polietileno em uma estrutura de rede tridimensional, melhorando significativamente suas propriedades termomecânicas. Isso a torna a tecnologia principal e preferida para cabos modernos de baixa, média e alta tensão.

Características principais:
Excepcional resistência ao calor: Temperatura operacional permitida a longo prazo de até 90 °C, 20 °C mais alta que os cabos de PVC (70 °C), com capacidade de sobrecarga de curto prazo significativamente melhorada e temperatura de estabilidade térmica em curto-circuito (250 °C).
Maior capacidade de transporte de corrente: Devido à sua classificação de temperatura mais alta, para a mesma seção transversal do condutor, sua capacidade de transporte de corrente permitida é 20% a 30% maior que a dos cabos de PVC. Alternativamente, uma seção transversal menor pode ser selecionada para a mesma corrente, economizando materiais e custos.
Excelentes propriedades elétricas: Alta rigidez dielétrica, baixa perda dielétrica e alta resistência de isolamento, tornando-o particularmente adequado para transmissão de energia de média e alta tensão.
Boa resistência à fissuração por tensão ambiental: A estrutura reticulada proporciona uma resistência muito superior à fissuração sob tensão térmica e mecânica em comparação com o polietileno comum (PE).
Longa vida útil operacional: O envelhecimento térmico lento do material resulta em uma vida útil típica de projeto de 30 a 40 anos, excedendo em muito a dos cabos de PVC.

II. Principais tipos e cenários de aplicação
Classificação por nível de tensão:
Cabos XLPE de baixa tensão (0,6/1 kV): Como as séries YJV e YJLV, que estão substituindo rapidamente a série VV e se tornando o pilar absoluto na distribuição de energia predial e industrial.
Cabos XLPE de média tensão (por exemplo, 8,7/15 kV, 26/35 kV): como as séries YJV22 e YJLV22, usados ​​para transmissão de energia principal em redes de distribuição urbanas, parques industriais e grandes edifícios de 10 kV a 35 kV.
Cabos XLPE de alta e extra-alta tensão (110 kV e superiores): usam materiais de isolamento ultralimpos e processos especiais para aplicações como corredores de transmissão subterrâneos urbanos, tomadas de usinas de energia e transmissão de energia submarina.

Classificação por Bainha e Estrutura:

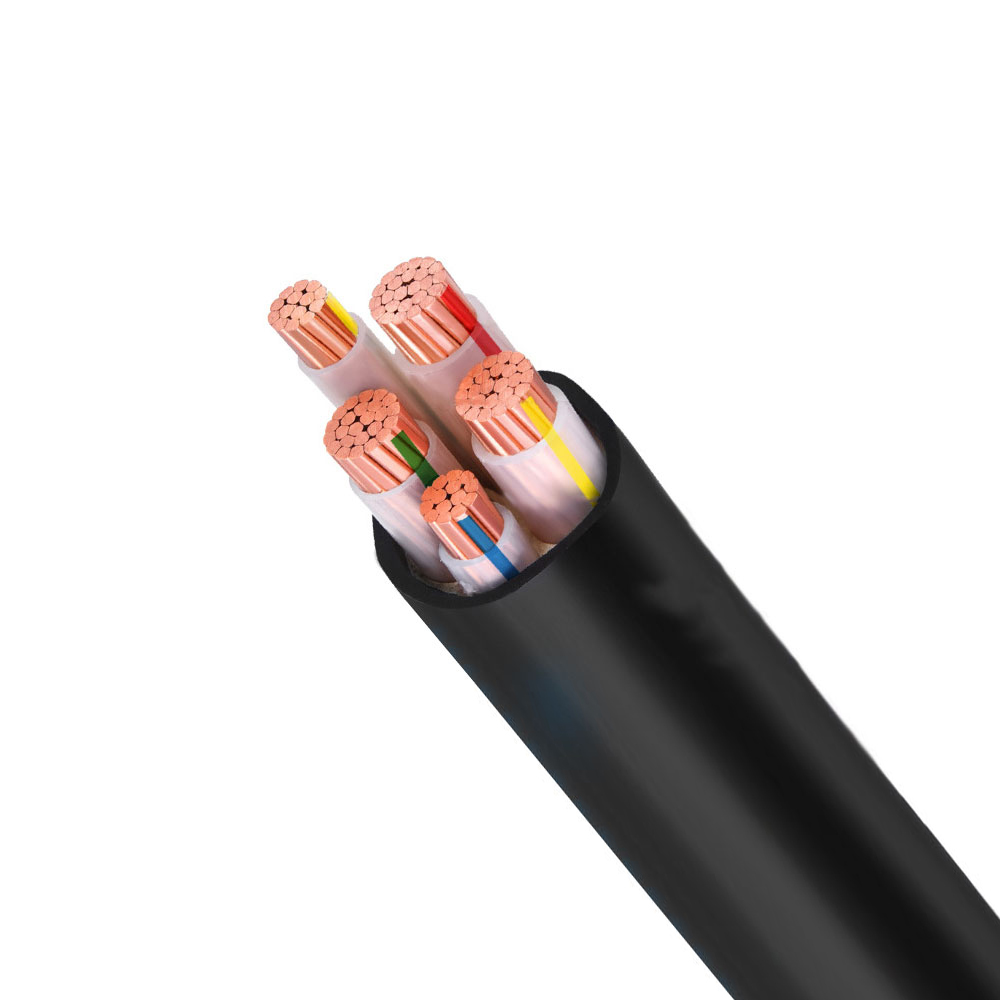

Tipo Padrão (YJV): Revestimento externo de policloreto de vinila (PVC), oferecendo a maior versatilidade.

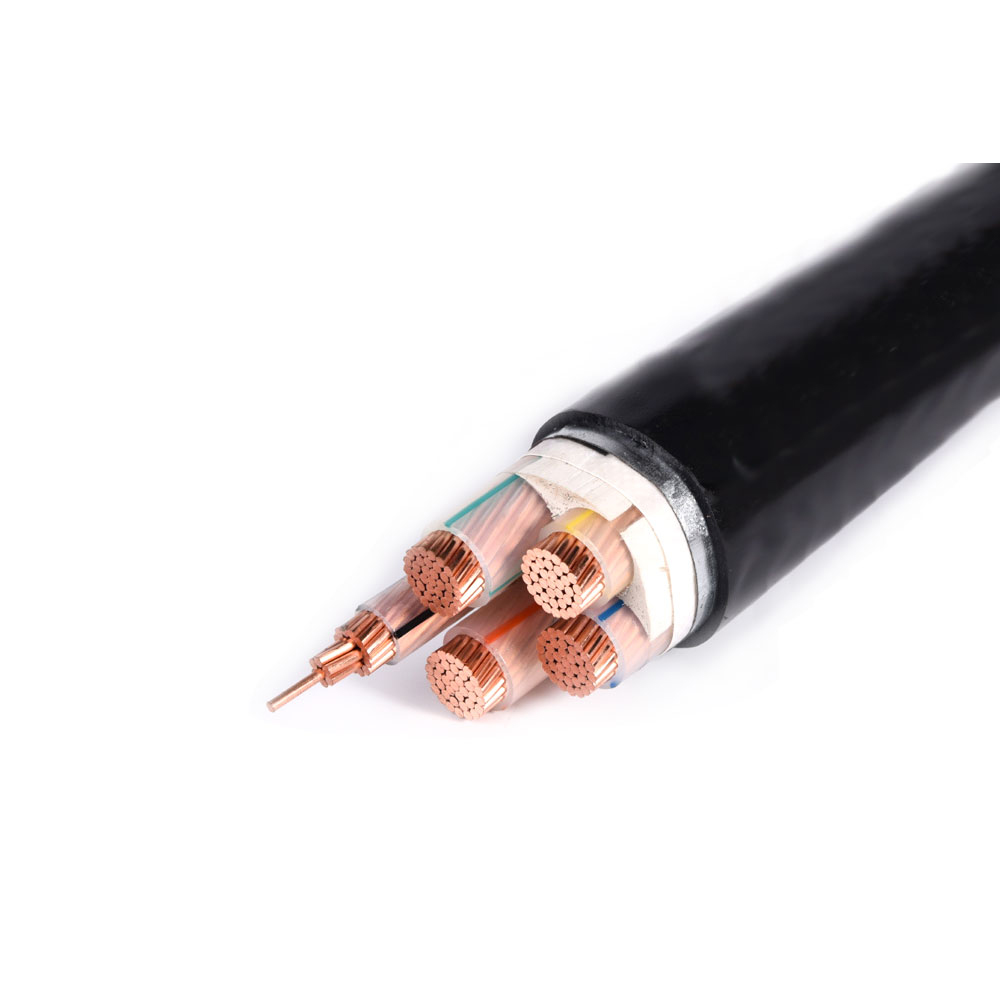

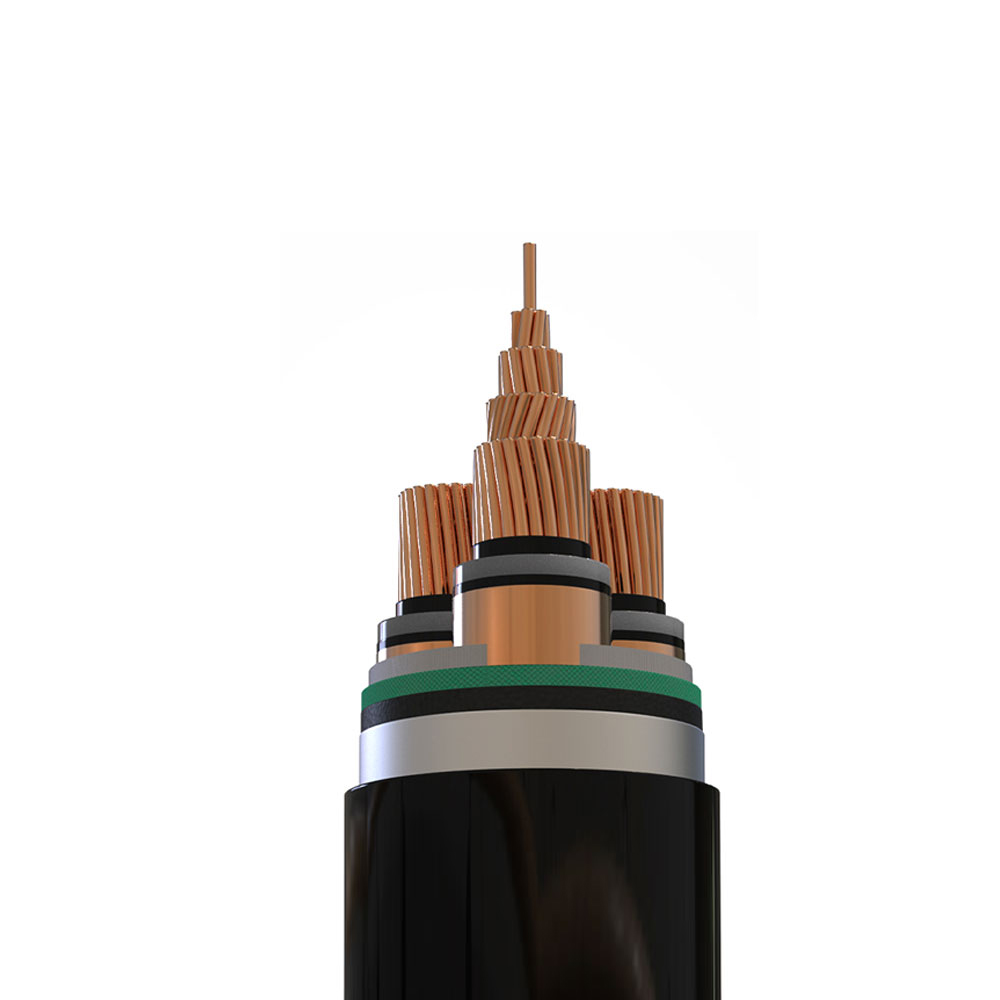

Tipo Blindado (por exemplo, YJV22, YJV32): Aprimorado com fita de aço ou blindagem de fio para aplicações que exigem proteção mecânica, como enterramento direto ou instalação de conduíte.

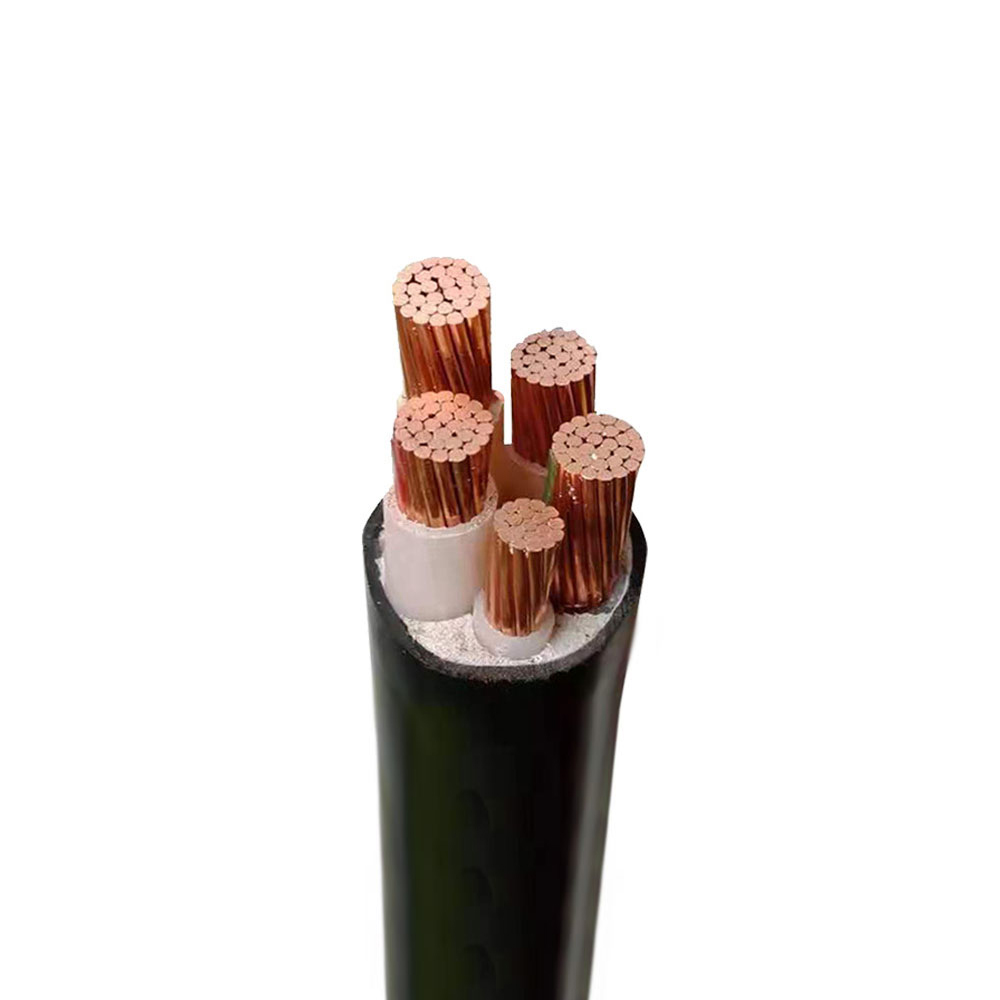

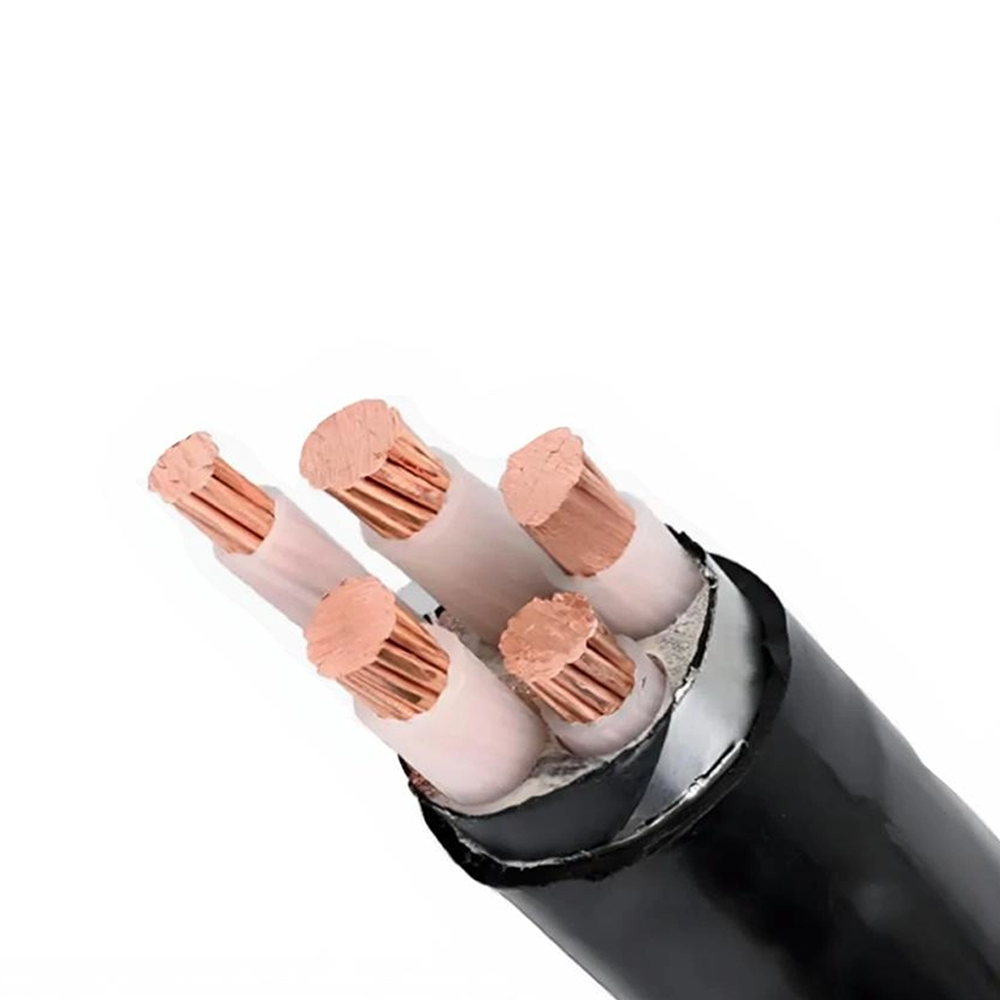

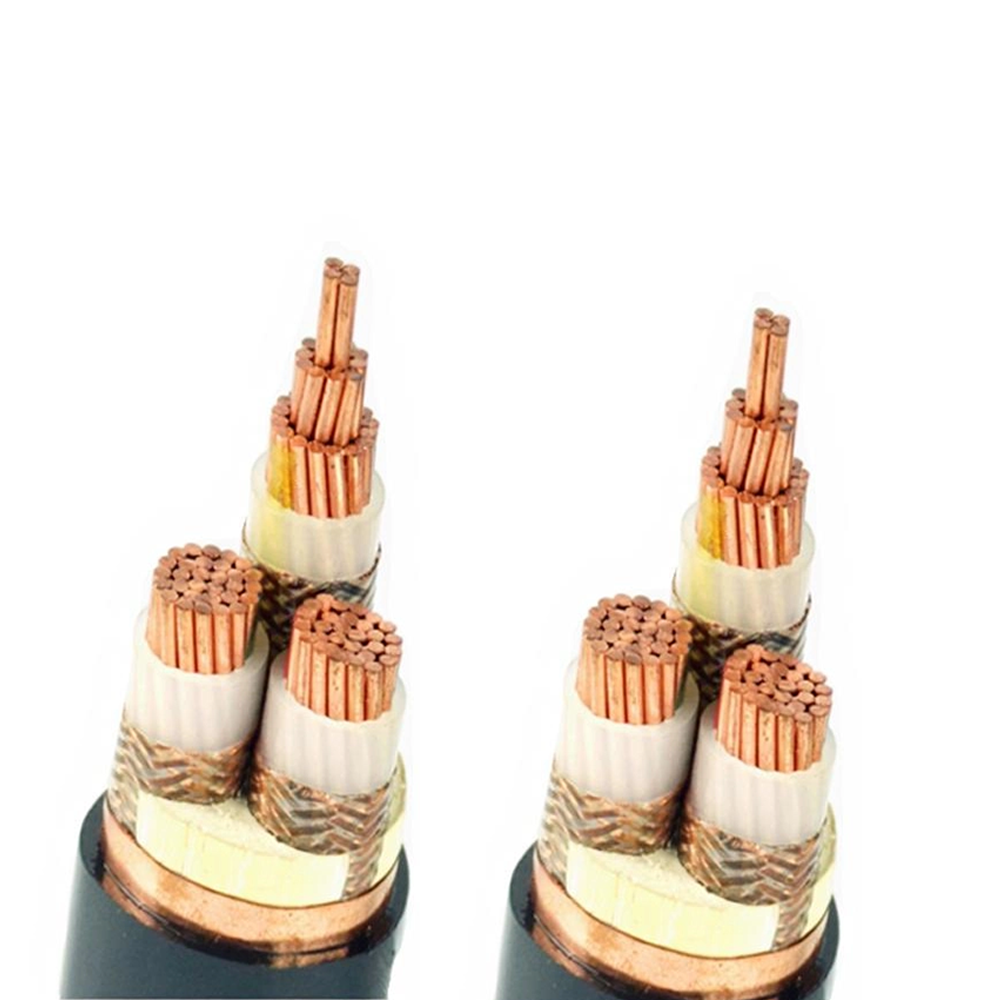

Tipo de baixa fumaça sem halogênio (por exemplo, WDZ-YJY): Usa revestimento de poliolefina sem halogênio, produzindo pouca fumaça e sem gases tóxicos durante a combustão, adequado para áreas densamente povoadas.

Principais áreas de aplicação:
Redes de energia urbana e distribuição de energia em edifícios: A escolha preferida para as principais linhas de fornecimento de energia, desde túneis urbanos subterrâneos até poços verticais de edifícios altos, sendo a série YJV a opção ideal.
Geração de energia industrial e renovável: Fornecimento de energia de alta tensão em fábricas, linhas coletoras e linhas de saída para usinas eólicas e fotovoltaicas.
Infraestrutura de Transporte: Sistemas de fornecimento de energia e redes de iluminação para metrôs, ferrovias e aeroportos.
Grandes Instalações Públicas: Locais com altos requisitos de confiabilidade no fornecimento de energia, como hospitais, data centers e estádios.

III. Principais controles do processo de produção
Material de isolamento XLPE ultralimpo: Os cabos de média e alta tensão devem usar compostos de cabos de polietileno reticulado ultrapuros, com controle de impurezas e microvazios atendendo aos mais altos padrões para garantir a resistência elétrica do isolamento.
Coextrusão de camada tripla e cura a seco: Este é o processo principal. Uma única extrusora extrusa simultaneamente a camada de blindagem do condutor, a camada de isolamento XLPE e a camada de blindagem de isolamento para formar interfaces suaves. O cabo então entra em um tubo de cura vertical (VCV) ou catenária (CCV) preenchido com nitrogênio e vapor de alta pressão, onde a reticulação química do polietileno ocorre sob alta temperatura e pressão.
Controle Preciso de Temperatura e Afundamento: As temperaturas em cada zona do tubo de cura devem ser controladas com precisão. Simultaneamente, a medição do diâmetro a laser e os sistemas de controle computadorizado garantem que o cabo não sofra flexão ou estiramento excessivo no estado catenário, garantindo a concentricidade e uniformidade da camada de isolamento.
Resfriamento e Desgaseificação: Após a cura, o cabo passa por um resfriamento escalonado para definir seu formato. Os cabos de alta tensão também requerem ciclos térmicos prolongados para remover subprodutos residuais dentro do isolamento.
Inspeção on-line: Sistemas integrados de detecção de descarga parcial on-line, medição do diâmetro externo a laser e monitoramento de excentricidade garantem detecção de defeitos em tempo real e rejeição do produto.
Revestimento e Blindagem: O revestimento de PVC ou poliolefina é extrudado no núcleo isolado curado, com blindagem aplicada conforme necessário.

4. Principais vantagens detalhadas
Desempenho técnico líder abrangente: Supera os cabos tradicionais de PVC e PE em todos os principais indicadores de desempenho, incluindo resistência à temperatura, capacidade de transporte de corrente, resistência à tensão e vida útil, representando o mais alto nível técnico de cabos isolados com polímero.
Economia operacional significativa: Maior capacidade de transporte de corrente permite seções transversais de cabos menores para a mesma capacidade de transmissão, economizando metais não ferrosos e espaço em conduítes. A vida útil mais longa reduz os custos de substituição e manutenção do ciclo de vida.
Alta segurança e confiabilidade: A excelente resistência ao calor reduz os riscos de sobrecarga, e a robusta estrutura reticulada fornece desempenho de isolamento estável, tornando-a particularmente adequada para sistemas de fornecimento de energia que exigem operação estável, contínua e de longo prazo.
Adaptabilidade de ampla faixa de tensão: Aplicações maduras de 1 kV a 500 kV tornam-na a tecnologia principal indiscutível para transmissão de energia subterrânea de média e alta tensão.
Potencial de atualização ambiental: O isolamento em si não contém halogênios. Combinado com revestimento livre de halogênio (YJY), ele pode ser facilmente atualizado para um cabo ecológico, atendendo aos requisitos de construção ecológica.

Resumo
Os cabos de alimentação isolados em XLPE representam um marco no desenvolvimento da moderna tecnologia de cabos de alimentação. Com o salto no desempenho dos materiais provocado pela química de reticulação, eles dominaram com sucesso uma ampla gama de aplicações, desde distribuição de energia de baixa tensão até transmissão de energia de extra-alta tensão. Escolher cabos XLPE não é apenas selecionar um produto, mas adotar um caminho tecnológico que ofereça maior confiabilidade, maior vida útil e economia operacional superior. Embora o seu custo inicial possa ser ligeiramente superior ao dos cabos de PVC, os benefícios abrangentes que proporcionam ao longo da sua vida útil tornam-nos a escolha mais económica para novas construções e projetos de atualização. Eles são a pedra angular da construção de um sistema de energia seguro, eficiente e moderno.
