Categorias retardantes de chama e o que as classificações realmente significam na prática

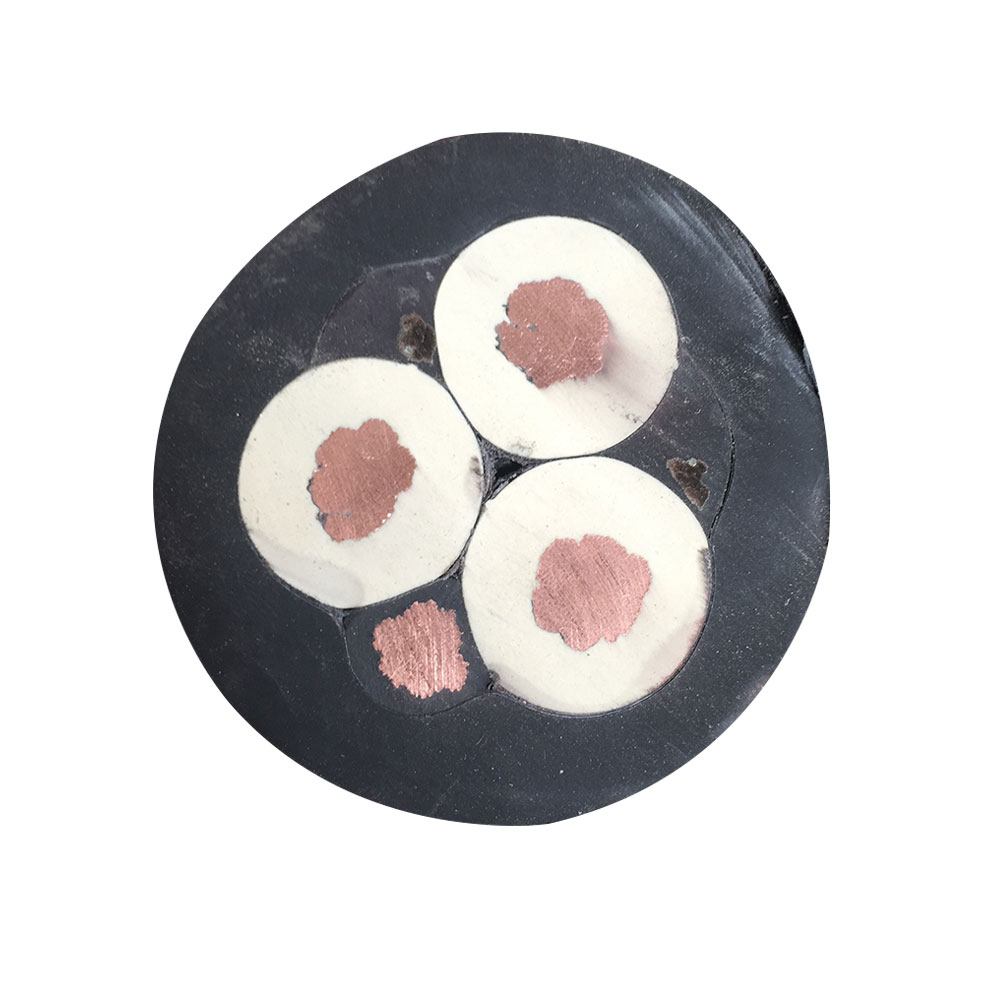

Cabo de controle retardador de chama s não são uma única categoria de produto — eles abrangem um sistema de classificação em níveis definido pela IEC 60332 e seu equivalente chinês GB/T 18380, cada nível refletindo um nível significativamente diferente de desempenho de contenção de incêndio. Os níveis mais comumente especificados são IEC 60332-1 (teste de chama vertical de cabo único), IEC 60332-3 (teste de propagação de chama vertical de cabo agrupado) e as categorias mais exigentes IEC 60332-3-22 a 60332-3-25, que diferem no volume total de material de cabo queimado durante o teste. Compreender essas distinções é importante porque um cabo que passa no teste de cabo único ainda pode permitir a propagação de um incêndio quando instalado em bandejas de cabos densas ao lado de dezenas de outros cabos – precisamente a condição encontrada em salas de controle industriais, edifícios de painéis de distribuição e rotas de cabos de plantas de processo.

O teste de feixe IEC 60332-3 simula a densidade real da instalação queimando uma escada vertical de cabos de 3,5 metros com um volume total não metálico definido por metro de bandeja. A categoria A (a mais rigorosa) permite um volume de cabo não metálico de até 7 litros por metro de bandeja, enquanto a categoria C permite até 1,5 litro por metro — quanto menor o volume permitido, mais fácil é a passagem, pois há menos material combustível para sustentar a chama. Especificar um cabo de Categoria C para uma bandeja de cabos densamente povoada, onde a densidade real de instalação corresponde às condições de Categoria A, é um erro de cálculo comum e perigoso. Os engenheiros que selecionam cabos de controle retardadores de chama para instalações de bandeja devem calcular o volume não metálico real por metro do preenchimento de cabo pretendido e combiná-lo com a categoria de teste apropriada, e não simplesmente especificar "retardador de chama" como um requisito genérico.

Além da propagação da chama, as variantes LSZH (Low Smoke Zero Halogen) e LSHF (Low Smoke Halogen Free) introduzem dimensões de desempenho adicionais que são cada vez mais exigidas em instalações fechadas. Cabos padrão retardadores de chama com isolamento de PVC liberam gás cloreto de hidrogênio e fumaça preta densa quando queimam – o HCl é corrosivo para equipamentos eletrônicos e tóxico para o pessoal, e a fumaça intensa impede a evacuação. As formulações LSZH eliminam retardadores de chama à base de halogênio em favor de sistemas à base de minerais (normalmente tri-hidrato de alumínio ou hidróxido de magnésio), que liberam vapor de água em vez de gases ácidos na combustão. A Zhishang Cable produz variantes à base de PVC e LSZH de cabo de controle retardador de chama s, com seleção de materiais adequada às exigências ambientais e regulatórias específicas de cada projeto.

Como os aditivos retardadores de chama afetam as propriedades dos cabos elétricos e mecânicos

Alcançar retardamento de chama em compostos de isolamento e revestimento de cabos não é quimicamente neutro – os aditivos que suprimem a combustão interagem com a matriz polimérica de maneiras que afetam as propriedades dielétricas, a flexibilidade e o comportamento de envelhecimento a longo prazo. Essa compensação é particularmente significativa em aplicações de cabos de controle, onde a resistência de isolamento, a capacitância entre os condutores e a integridade do sinal em configurações multinúcleos são requisitos funcionais que não podem ser comprometidos apenas na busca pelo desempenho contra incêndio.

Em compostos retardadores de chama halogenados (à base de PVC), o trióxido de antimônio é comumente usado como um sinérgico retardador de chama junto com o cloro já presente no PVC. Embora seja eficaz na supressão da ignição, a alta carga de trióxido de antimônio aumenta a permissividade do isolamento e reduz a resistividade do volume, o que pode aumentar o acoplamento capacitivo entre condutores adjacentes em cabos de controle multinúcleos. Para circuitos de controle que transportam sinais analógicos de baixo nível ou comunicação serial de alta velocidade, essa capacitância elevada por unidade de comprimento aumenta a atenuação do sinal e limita o comprimento útil do cabo. Especificar a espessura da parede de isolamento e a formulação do composto tendo em mente a frequência real do sinal – e não apenas a classe da chama – é necessário para evitar este resultado.

Os compostos LSZH baseados em sistemas de carga mineral apresentam um conjunto diferente de compensações. O tri-hidrato de alumínio (ATH) deve ser carregado em concentrações muito altas (normalmente 50-65% em peso do composto polimérico) para alcançar um retardamento de chama significativo através de sua decomposição endotérmica. Nesses níveis de carga, o composto se torna mais rígido e mais frágil do que os polímeros sem carga, o que reduz a flexibilidade e o desempenho em baixas temperaturas. Os fabricantes abordam isso por meio de polímeros de base elastomérica (EVA, EBA ou TPE) e partículas de enchimento com tratamento superficial que melhoram a dispersão e reduzem a penalidade de rigidez. O resultado é um composto que pode alcançar tanto o desempenho de chama da IEC 60332-3 quanto a conformidade com a curvatura a frio da IEC 60811 — mas somente se a formulação for projetada especificamente para esse equilíbrio, em vez de ser montada a partir de componentes comuns. valida o desempenho do composto por meio de testes mecânicos e de chama, em vez de confiar apenas nas certificações do fornecedor de material, garantindo que o cabo acabado atenda a todos os parâmetros especificados simultaneamente.

Configurações de blindagem em cabos de controle retardadores de chamas e suas implicações no desempenho de EMI

Os cabos de controle em ambientes industriais operam junto com inversores de frequência variável, equipamentos de comutação de alta corrente e cabos de alimentação — todos gerando interferência eletromagnética que pode corromper sinais de controle de baixo nível se a blindagem for inadequada. Em cabos de controle retardadores de chamas, a blindagem deve ser projetada não apenas para desempenho elétrico, mas também para compatibilidade com a construção retardante de chamas ao seu redor: o fio dreno da blindagem, as fitas adesivas e quaisquer elementos metálicos interagem com o comportamento geral do cabo ao fogo e não devem criar pontes térmicas ou pontos de ignição localizados que prejudiquem o desempenho nominal de chama do cabo.

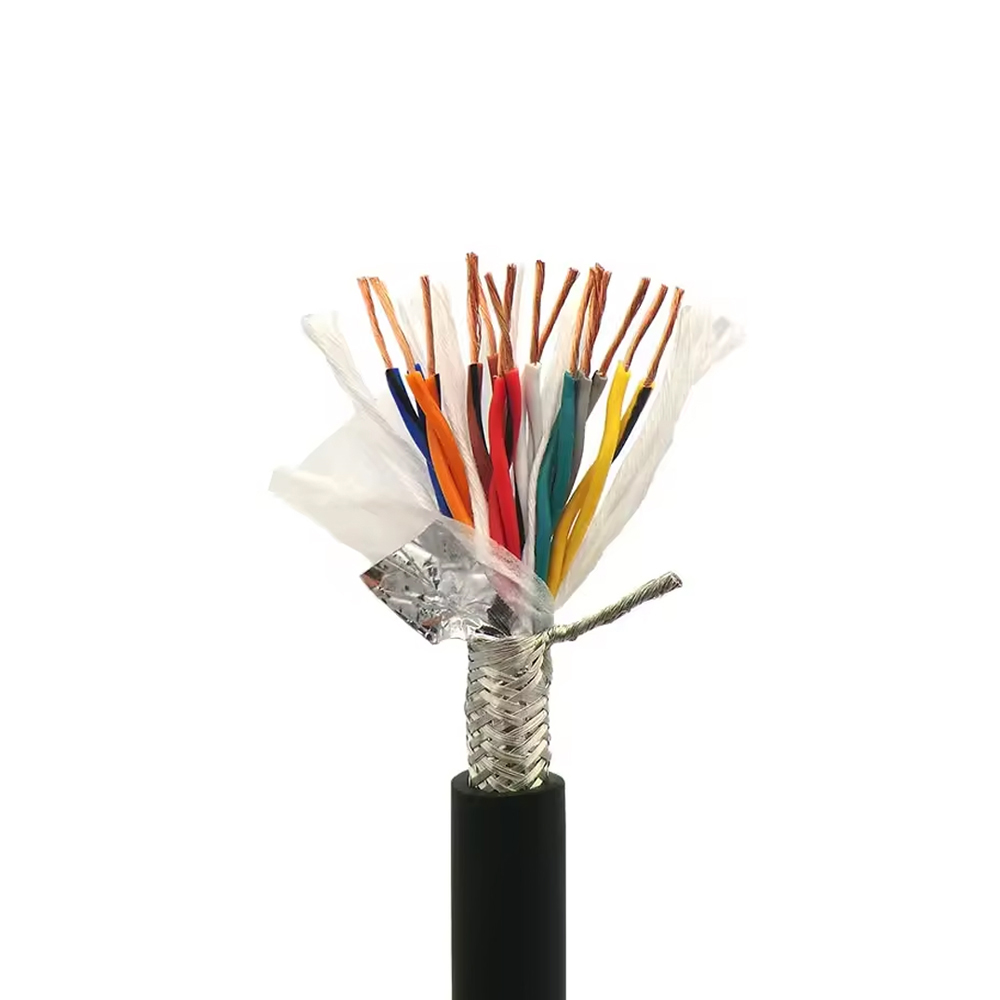

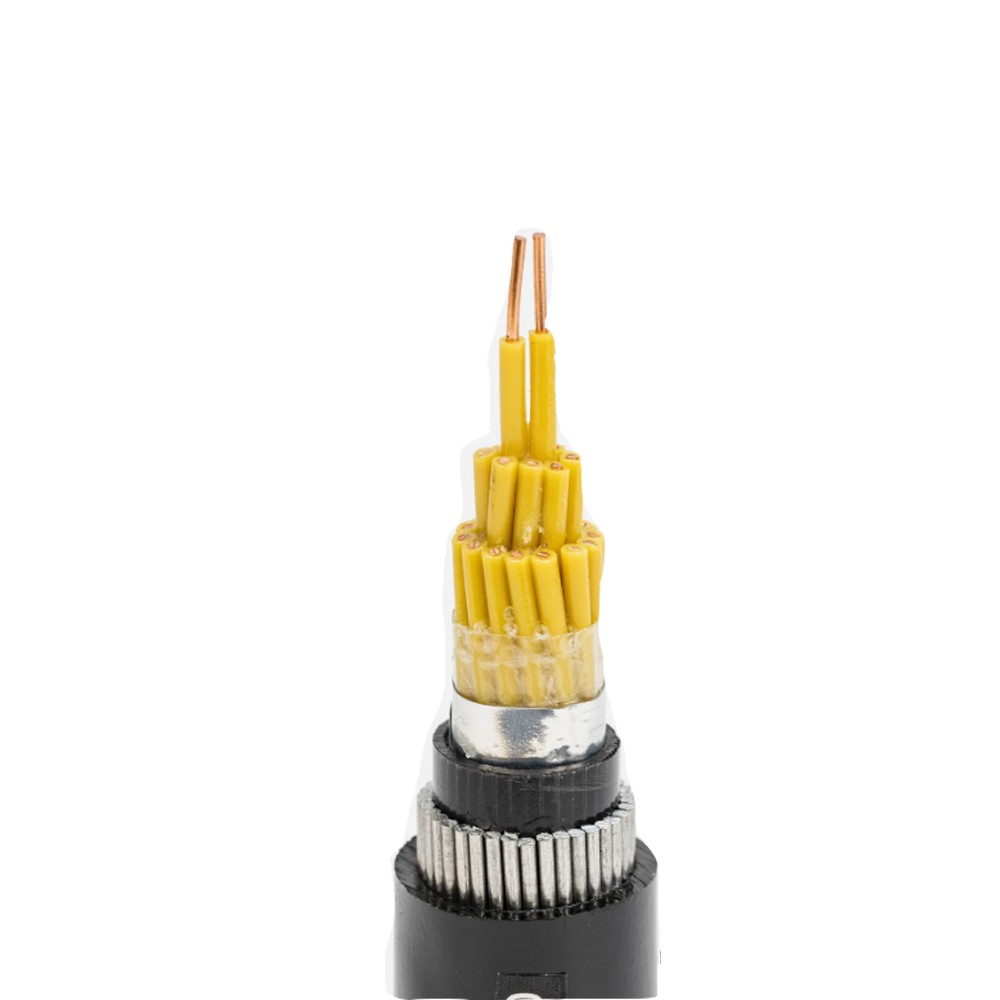

As duas construções de blindagem dominantes em cabos de controle retardadores de chama são blindagens gerais de folha de alumínio-poliéster (Al/PET) com fio dreno e blindagens trançadas de cobre estanhado gerais ou individuais. As blindagens de folha fornecem cobertura óptica de quase 100% e são eficazes contra interferências de alta frequência acopladas capacitivamente, mas sua rigidez mecânica as torna vulneráveis ​​a rasgos na junta de sobreposição da blindagem durante flexões repetidas ou puxões de instalação. As blindagens trançadas têm menor cobertura óptica (normalmente 85–95%), mas oferecem robustez mecânica muito superior e menor resistência da blindagem, o que melhora o desempenho contra interferências de baixa frequência acopladas indutivamente. Para cabos instalados em rotas fixas dentro de salas de manobra ou gabinetes DCS, a construção de folha mais dreno é geralmente adequada; para cabos roteados através de conduítes ou sujeitos a movimento durante a manutenção, as blindagens trançadas são preferíveis.

Cabos de controle multinúcleos usados ​​para transmissão de sinais analógicos (loops de 4–20 mA, circuitos de termopares, conexões RTD) geralmente exigem blindagem de pares individuais, além de uma blindagem geral. As blindagens de pares individuais evitam diafonia entre circuitos entre pares de sinais dentro do mesmo cabo – uma preocupação significativa quando sinais de alto nível (como E/S digital de 24 V) e sinais analógicos de baixo nível (saídas de termopar na faixa de milivolts) compartilham um cabo comum. O fio dreno de cada blindagem individual deve ser conectado ao terra apenas em uma extremidade para evitar loops de corrente da blindagem, o que reintroduziria o ruído de baixa frequência que a blindagem deveria bloquear. Esta disciplina de aterramento é tão importante quanto o próprio material da blindagem e deve ser especificada claramente na documentação de instalação e terminação do cabo.

Configurações comuns de blindagem e aplicações típicas

• Fio de drenagem geral de folha de Al/PET: Proteção econômica contra EMI de alta frequência; adequado para cabos de sinal DCS/PLC fixos; vulnerável a danos no foil se flexionado repetidamente.
• Trança geral de cobre estanhado: Melhor durabilidade mecânica e eficácia de blindagem de baixa frequência; preferido para instalações de conduítes ou ambientes com fontes de interferência significativas de 50/60 Hz.
• Trança geral de folha de par individual (blindagem dupla): Maior isolamento entre circuitos; necessário quando níveis de sinal misto compartilham um cabo; usado em loops de instrumentação analógica de precisão.
• Não blindado (protegido apenas por blindagem): Adequado para sinais de controle digital com imunidade a ruído inerente (por exemplo, comutação de 24 Vcc); não é apropriado para circuitos de medição analógicos.

Estratégias de contagem e agrupamento de núcleos para instalações de cabos de controle multicircuitos

A decisão de instalar muitos cabos com núcleos pequenos ou menos cabos com núcleos grandes para uma instalação de controle de múltiplos circuitos tem consequências para o risco de incêndio, acesso para manutenção e flexibilidade a longo prazo que vão muito além do custo inicial de aquisição do cabo. Feixes densos de pequenos cabos revestidos individualmente em uma bandeja aumentam o volume total não metálico por metro, aumentando a carga efetiva de combustão mesmo quando cada cabo individual possui uma classificação retardante de chama. A consolidação de circuitos em menos cabos multicondutores reduz o preenchimento da bandeja e a carga de combustão, mas cria um ponto único de falha onde danos a um cabo podem afetar vários circuitos não relacionados simultaneamente.

Uma abordagem prática utilizada em indústrias de processo e instalações de geração de energia é agrupar circuitos por sistema funcional e não por proximidade geográfica, com cabos separados para circuitos críticos de segurança (desligamento de emergência, detecção de incêndio e gás) e circuitos de controle operacional (loops de controle de processo, partidas de motor, instrumentação). Esta segregação garante que uma falha em um único cabo não possa desabilitar simultaneamente a função de controle do processo e seu backup de segurança. Também simplifica a detecção de falhas e a substituição de cabos, uma vez que uma falha em um grupo funcional não requer perturbação na fiação de outro. Muitas normas de instalação — incluindo a IEC 60364 e normas de engenharia específicas de instalações nos setores petroquímico e de energia — exigem explicitamente esse tipo de segregação de circuito.

O planejamento de núcleos sobressalentes em cabos de controle multinúcleos é outro aspecto frequentemente subvalorizado na fase de especificação. A instalação de cabos com 10 a 20% de núcleos sobressalentes no momento da construção inicial custa muito pouco em relação ao valor total do projeto, mas a adição de circuitos após a construção requer novas puxações de cabos que são perturbadoras, caras e, às vezes, fisicamente impossíveis devido às rotas existentes congestionadas. Os núcleos sobressalentes devem ser distribuídos entre grupos de cabos, em vez de concentrados num único cabo, e as suas localizações devem ser documentadas sistematicamente para que possam ser identificadas e activadas sem um extenso trabalho de rastreio. Como parte de sua capacidade de suporte a aplicações, a Zhishang Cable trabalha com equipes de engenharia para otimizar a seleção da contagem de núcleos com base em cenários projetados de expansão do sistema, ajudando a evitar a situação comum em que a infraestrutura de cabos se torna a restrição limitante nas modificações da planta apenas alguns anos após o comissionamento.
