A química por trás do retardamento de chama sem halogênio e por que o carregamento de enchimento é uma variável crítica de projeto
Os cabos convencionais de PVC retardadores de chama alcançam resistência ao fogo através da liberação de gás cloreto de hidrogênio durante a combustão, o que interrompe as reações químicas em cadeia que sustentam a chama. Os compostos livres de halogênio não podem usar esse mecanismo e, em vez disso, dependem da decomposição endotérmica de cargas de hidróxido metálico - mais comumente tri-hidrato de alumínio (ATH, Al (OH) ₃) ou hidróxido de magnésio (MDH, Mg (OH) ₂) - para suprimir a combustão. Quando esses enchimentos são aquecidos até sua temperatura de decomposição (180–200°C para ATH, 300–320°C para MDH), eles liberam vapor de água quimicamente ligado, absorvendo calor da zona de combustão e diluindo as concentrações de oxigênio e vapor de combustível na chama. O resíduo sólido – óxido de alumínio ou óxido de magnésio – forma uma camada protetora de carvão que isola o material subjacente do calor radiante e retarda a degradação térmica.
O desafio fundamental deste mecanismo de retardamento de chama é que alcançar um desempenho adequado ao fogo requer uma carga de enchimento extremamente alta – normalmente 50-65% em peso da formulação total do composto. Nestes níveis de carga, as partículas de hidróxido metálico dominam as propriedades mecânicas do composto, aumentando significativamente a rigidez e a fragilidade em comparação com os polímeros de base de poliolefina não preenchidos. Um composto HFFR carregado com 60% de ATH tem um alongamento na ruptura de 150–200%, em comparação com 400–600% para a resina base de poliolefina não preenchida. Esta redução no alongamento afeta diretamente o desempenho do cabo em baixas temperaturas e a vida útil da flexão, porque o isolamento pode rachar durante a instalação em ambientes frios ou após flexão prolongada em serviço. Gerenciar a compensação de desempenho mecânico-fogo é o desafio central da formulação no desenvolvimento de compostos de cabos HFFR e explica por que os cabos HFFR de diferentes fabricantes variam significativamente em termos de flexibilidade a baixas temperaturas, mesmo quando atendem ao mesmo padrão de teste de retardamento de chama.
O MDH é preferido ao ATH quando o cabo deve operar próximo ou acima de 200°C, porque o ATH começa a liberar sua água ligada em temperaturas que se sobrepõem às temperaturas normais de operação do cabo em condições de alta carga ou ambiente elevado – causando decomposição prematura do enchimento que degrada o composto ao longo do tempo. A temperatura de decomposição mais alta do MDH (300°C) fornece uma margem mais ampla acima das temperaturas operacionais, mas requer temperaturas de chama mais altas para ser ativada, o que significa que os compostos à base de MDH podem apresentar desempenho ligeiramente inferior em testes de chama de baixa intensidade, ao mesmo tempo em que apresentam desempenho equivalente ou melhor sob exposição ao fogo de alta intensidade, representativa de cenários reais de incêndio. Os fabricantes de cabos de controle HFFR de alta qualidade selecionam o tipo de enchimento com base na classe de temperatura do cabo, em vez de aplicar um único composto em todas as classificações.
O que os padrões de baixa emissão de fumaça realmente medem e como os resultados da câmara de teste se traduzem em condições reais de evacuação
O desempenho de baixa emissão de fumaça dos cabos HFFR é quantificado pela IEC 61034, que mede a transmitância mínima de luz através da fumaça gerada por uma amostra de cabo em chamas em uma câmara fechada padronizada de 3m × 3m × 3m. O teste queima um comprimento específico de cabo em uma grade no chão da câmara enquanto mede quanta luz do feixe do fotômetro é bloqueada pela fumaça acumulada. Uma transmitância mínima de 60% é o limite para conformidade – o que significa que pelo menos 60% da intensidade do feixe do fotômetro atinge o detector através da câmara cheia de fumaça. Cabos que produzem fumaça pesada e opaca, típica da queima de PVC, normalmente atingem transmitâncias de 5 a 20%, em comparação com 60 a 95% para construções HFFR bem formuladas.
O significado prático deste resultado de teste é a sua relação com a visibilidade da evacuação. Pesquisas sobre o obscurecimento da fumaça e o desempenho da navegação humana em espaços cheios de fumaça estabeleceram que a distância de visibilidade na fumaça é proporcional ao coeficiente de extinção da camada de fumaça. Uma transmitância de 60% na câmara IEC 61034 (comprimento de caminho óptico de 3 metros) corresponde a um coeficiente de extinção de aproximadamente 0,17 m⁻¹. Neste coeficiente de extinção, os ocupantes do edifício podem ver aproximadamente 10 a 15 metros através da fumaça, com sinais de saída iluminados visíveis nos níveis das portas de saída – o suficiente para navegar na maioria dos corredores do edifício em direção às saídas. A fumaça do cabo de PVC com transmitância de 10% na mesma câmara produz um coeficiente de extinção acima de 0,75 m⁻¹, reduzindo a visibilidade para 2–4 metros e prejudicando gravemente a navegação de saída, mesmo para os ocupantes do edifício que não estão incapacitados pela toxicidade.
Uma limitação importante do teste IEC 61034 que os especificadores devem compreender é que ele mede a quantidade de fumaça de uma amostra de cabo relativamente pequena sob uma fonte de ignição controlada e de baixa energia. Incêndios reais em bandejas de cabos em instalações densamente preenchidas geram muito mais fumaça por unidade de tempo do que o cenário de teste, e o volume absoluto de fumaça aumenta com a quantidade de cabos queimados simultaneamente. É por isso que o resultado da IEC 61034 deve ser considerado juntamente com o desempenho de propagação da chama sob a IEC 60332-3 (teste de cabo agrupado) – um cabo que produz pouca fumaça por unidade de comprimento, mas não se autoextingue em um teste de cabo agrupado, acabará por gerar mais fumaça total do que um cabo com fumaça marginalmente mais alta que se autoextingue rapidamente e limita a quantidade de cabo consumido pelo fogo.
Comparando o desempenho do cabo de controle HFFR com o FR-PVC padrão em vários parâmetros principais
Selecionando HFFR cabos de controle em relação ao PVC retardador de chama padrão envolve compensações em múltiplas dimensões de desempenho. A decisão deve basear-se em quais parâmetros são críticos para o ambiente de instalação específico, e não em uma preferência geral por um sistema de material em detrimento de outro.
| Parâmetro | HFFR (LSZH) | FR-PVC | Impacto prático |
| Emissão de gases ácidos (IEC 60754-2) | pH >4,3; condutividade <10 μS/mm | pH normalmente 1–2; alta emissão de HCl | O HCl corrói componentes eletrônicos e metais em toda a área afetada após o incêndio |
| Densidade de Fumaça (IEC 61034) | ≥60% de transmitância | Normalmente 5–25% de transmitância | Crítico para visibilidade de evacuação em espaços fechados |
| Flexibilidade em baixas temperaturas | Moderado; normalmente –15°C a –25°C | Bom; –20°C a –40°C (dependente de plastificante) | O HFFR pode rachar durante a instalação em clima frio sem condicionamento |
| Resistência a óleo e produtos químicos | Variável; dependente de polímero base | Bom contra óleos; O PVC incha em alguns solventes | Deve verificar a compatibilidade química do composto para ambientes de máquinas-ferramenta |
| Resistência de isolamento (à temperatura) | Alto; estável em toda a faixa de temperatura | Diminui significativamente acima de 60°C devido à migração do plastificante | HFFR preferido para ambientes de painel de controle de alta temperatura |
| Custo relativo | Prêmio de 25–50% sobre FR-PVC | Linha de base | Custo adicional muitas vezes justificado pela redução dos custos de remediação pós-incêndio em ambientes ricos em eletrônicos |
Um parâmetro não capturado na tabela acima é o comportamento de envelhecimento a longo prazo. O isolamento de PVC contém plastificantes – normalmente ésteres de ftalato ou ésteres de adipato – que migram para fora do composto ao longo de décadas de serviço, fazendo com que a capa do cabo e o isolamento se tornem progressivamente mais rígidos e mais frágeis. Esta migração do plastificante acelera a temperaturas elevadas e é irreversível; um cabo de PVC flexível na instalação pode ficar gravemente fragilizado após 20 anos em um painel de controle quente. Os compostos HFFR à base de resinas poliolefínicas não contêm plastificantes e não sofrem esse mecanismo de envelhecimento, mantendo suas propriedades mecânicas ao longo da vida útil. Para cabos de controle em aplicações de infraestruturas críticas com vidas úteis projetadas de 25 a 40 anos, essa diferença de envelhecimento é um fator significativo que favorece as construções HFFR, mesmo em ambientes onde os requisitos de desempenho contra incêndio por si só podem não ser obrigatórios.

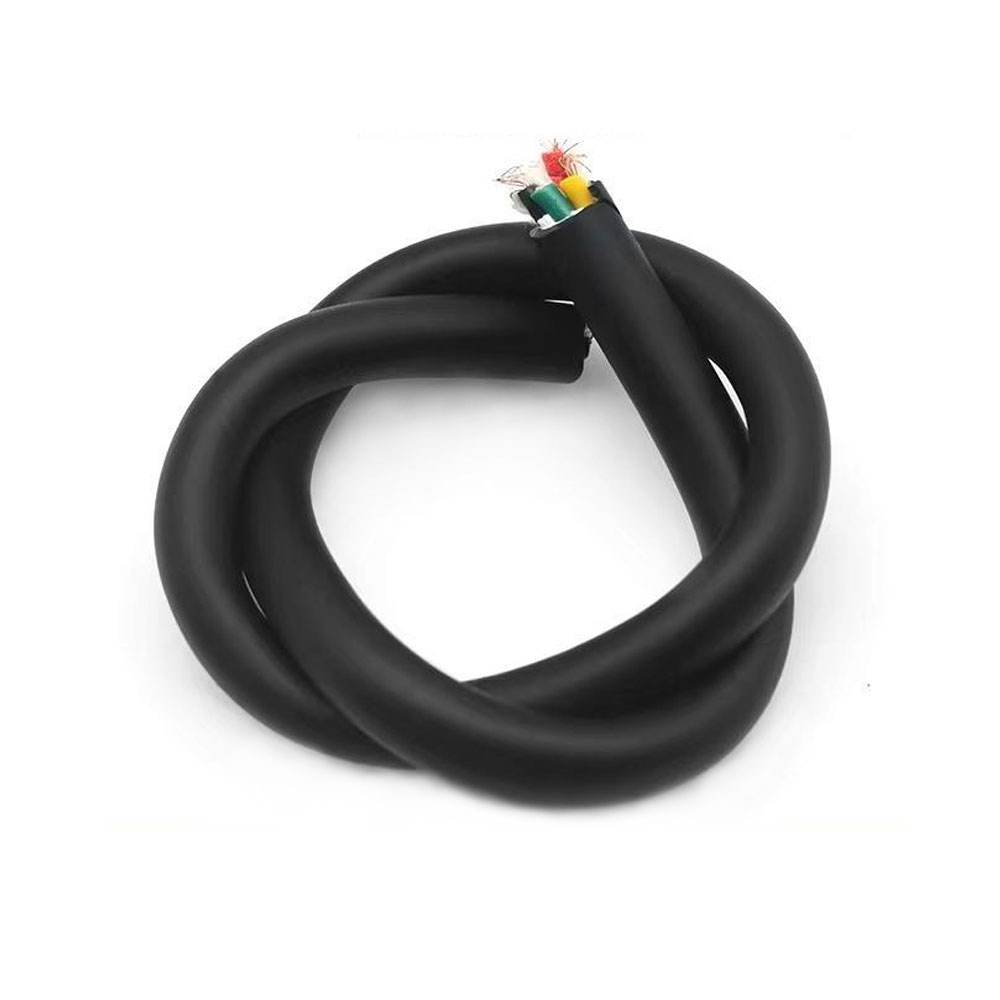

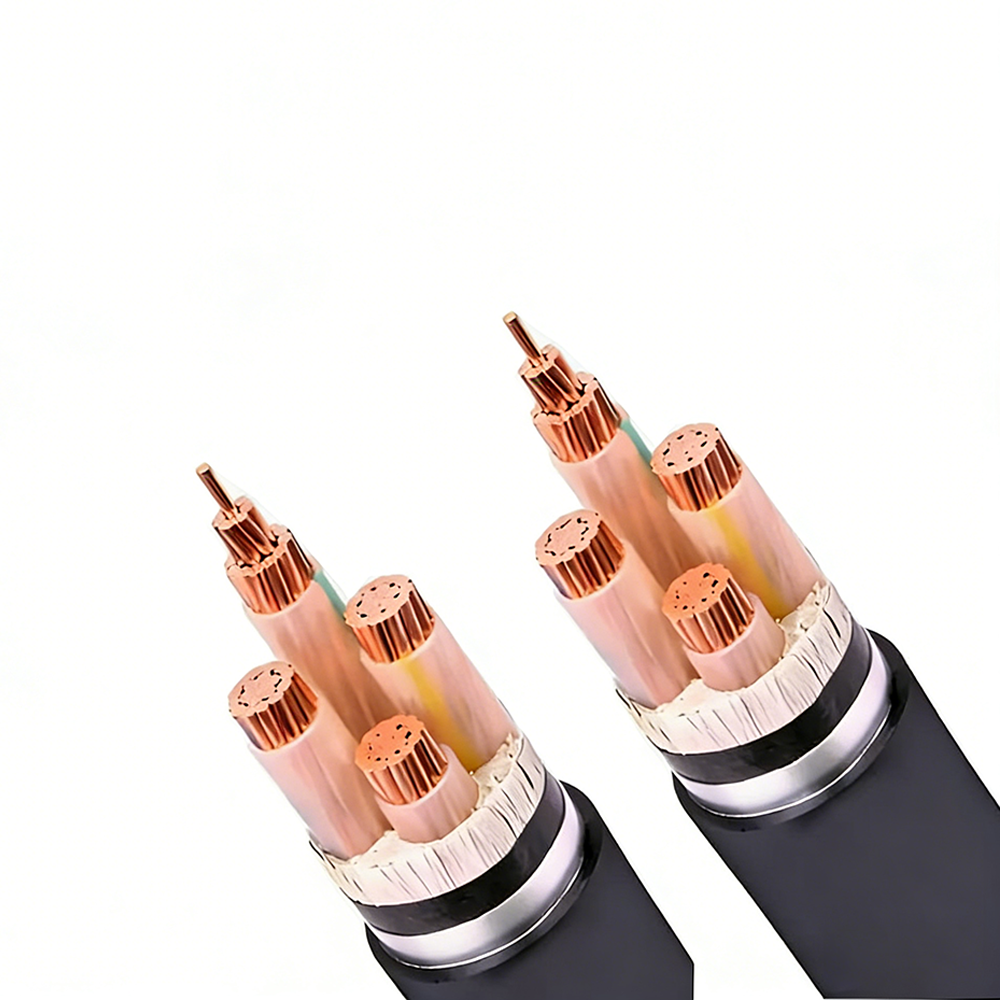

Integridade do circuito sob fogo: como os cabos HFFR com resistência ao fogo diferem do padrão LSZH
Os cabos sem halogênio com baixo teor de fumaça e os cabos resistentes ao fogo atendem a diferentes objetivos de segurança contra incêndio e são frequentemente confundidos nas especificações. Os cabos HFFR/LSZH padrão limitam a toxicidade e a opacidade dos produtos de combustão, mas não garantem que o cabo continuará a transportar sinal ou energia durante o incêndio em si – o cabo acabará por falhar à medida que o isolamento se degrada. Os cabos resistentes ao fogo (testados de acordo com IEC 60331) são projetados para manter a integridade do circuito elétrico em temperaturas específicas por períodos definidos, permitindo que os sistemas que eles atendem – iluminação de emergência, alarme de incêndio, ventiladores de extração de fumaça, energia de emergência – continuem operando enquanto o edifício está sendo evacuado.
Os sujeitos da IEC 60331 completaram amostras de cabos para chama direta a 750°C (IEC 60331-21 para fios e cabos pequenos) ou 830°C (IEC 60331-23 para cabos com seção transversal maior) enquanto o cabo permanece sob carga elétrica nominal. O cabo deve manter a continuidade durante o teste – normalmente 90 ou 180 minutos – sem flashover, curto-circuito ou circuito aberto. Alcançar esse desempenho requer um sistema de isolamento fundamentalmente diferente do HFFR padrão: uma camada de fita de mica enrolada em cada condutor ou no núcleo do cabo fornece uma barreira de isolamento mineral refratária que permanece eletricamente intacta em temperaturas de chama, onde todos os materiais poliméricos orgânicos já entraram em combustão há muito tempo.
A combinação de resistência ao fogo e desempenho livre de halogênio - especificado como HFFR CWZ (integridade do circuito sob fogo) em algumas normas, ou designado pela EN 50200/EN 50362 em aplicações ferroviárias e de edifícios públicos europeus - é alcançada através da camada de integridade do circuito de fita de mica com uma capa externa HFFR que limita os produtos de combustão. Esta construção é obrigatória para cabos de controle de emergência em hospitais, túneis, edifícios altos e plataformas offshore sob uma série de códigos de segurança contra incêndio nacionais e internacionais. A camada de fita de mica adiciona custos significativos e aumenta o diâmetro do cabo (normalmente 15–25% maior do diâmetro externo do que um cabo HFFR padrão equivalente), mas é a única construção que satisfaz simultaneamente os requisitos de toxicidade do produto de incêndio e os requisitos de sobrevivência do circuito.
Uma consideração prática de instalação para cabos de controle HFFR resistentes ao fogo é que a camada de fita de mica abaixo do isolamento é mecanicamente frágil – a mica é um mineral frágil que pode delaminar se o cabo for dobrado abaixo de seu raio de curvatura mínimo ou sujeito a impacto durante a instalação. A fita de mica danificada pode não ser visível externamente se o isolamento externo permanecer intacto, mas o desempenho da integridade do circuito será comprometido no local do dano. Os cabos resistentes ao fogo devem ser manuseados com mais cuidado do que os cabos de controle padrão durante a instalação, com estrita adesão às especificações de raio de curvatura mínimo e proteção contra impacto em ambientes de bandejas de cabos e conduítes.
Especificação de cabos de controle HFFR para ambientes industriais específicos: principais diferenças nos requisitos
Os cabos de controle HFFR são necessários em vários setores industriais, mas os limites de desempenho específicos, os padrões de teste e os requisitos de construção variam significativamente entre os setores. Um cabo certificado para um setor pode não satisfazer os requisitos de outro, mesmo que o seu sistema de materiais seja idêntico. A discriminação a seguir abrange os setores de alta demanda mais comuns onde são especificados cabos de controle de baixa emissão de fumaça isentos de halogênio:
Ferrovia e transporte coletivo
As aplicações ferroviárias são regidas pela EN 45545-2 na Europa, que classifica os cabos em níveis de perigo (HL1, HL2, HL3) com base no risco de incêndio do local de instalação - HL3 aplica-se a cabos em áreas onde os passageiros estão presentes e a evacuação é difícil, como o transporte ferroviário subterrâneo. A EN 45545-2 especifica valores limites para taxa de liberação de calor (medida por calorímetro de cone de acordo com a ISO 5660), propagação de chama, produção de fumaça e índice de toxicidade simultaneamente, e os limites são significativamente mais rigorosos do que o conjunto IEC 60332/60754/61034 usado em aplicações de construção. Em particular, o índice de toxicidade (medido pelos métodos NF X70-100 ou FTIR) deve estar abaixo dos limites definidos para múltiplas espécies de gases de combustão - CO, HCN, HF, SO₂, NOₓ e outros - e não apenas a medição de gás ácido a granel da IEC 60754. Um cabo que atenda aos requisitos da norma LSZH para instalação em edifícios pode falhar na EN 45545-2 HL2 no índice de toxicidade.
Marítimo e Offshore
Plataformas offshore e embarcações comerciais aplicam a IEC 60092-359 (cabos marítimos, livres de halogênio) em conjunto com os requisitos de resistência ao fogo da IEC 60331. As instalações marítimas acrescentam um requisito de resistência à água do mar não presente nas especificações de edifícios ou trilhos: a capa do cabo deve manter sua integridade mecânica após a imersão e não deve inchar ou delaminar quando exposta à água salgada – relevante para cabos roteados através de áreas úmidas ou em conveses expostos. Além disso, a Resolução MSC.61(67) da IMO (Código FTP) especifica testes de propagação de chamas na superfície e densidade de fumaça realizados sob condições específicas de fluxo de ar e exposição ao calor representativas de incêndios em compartimentos de navios, que diferem das condições de ar parado do teste de fumaça IEC 61034. Um cabo compatível com IEC 61034 não atende automaticamente aos testes de fumaça do Anexo 1 ou 2 do Código FTP da IMO sem verificação separada.
Automação Industrial e Manufatura Inteligente
Em ambientes de automação industrial, os cabos de controle HFFR são cada vez mais especificados, não porque os códigos de incêndio locais os exijam, mas devido à economia de custos de remediação pós-incêndio. Um incêndio envolvendo cabos de PVC padrão numa instalação de automação moderna – onde painéis de controle, servo drives, PLCs e equipamentos HMI representam milhões de euros de investimento – libera HCl suficiente para corroer conjuntos eletrônicos em toda a envolvente do edifício, não apenas na área diretamente afetada pelas chamas. A corrosão pode não se manifestar como falhas imediatas, mas aparece como degradação progressiva da conexão, traços de corrosão da PCB e aumento da resistência de contato ao longo dos 6 a 18 meses após o incêndio. Substituir ou limpar equipamentos eletrônicos contaminados com HCl em uma grande instalação automatizada pode custar de 10 a 50 vezes o valor dos cabos queimados. Este argumento económico impulsiona a adopção voluntária de cabos de controlo HFFR em instalações de produção inteligentes onde não existe qualquer requisito de código obrigatório, e é a base para a inclusão de especificações de cabos HFFR em avaliações de risco de seguros para instalações de produção electrónica de elevado valor.
Instalação em Baixa Temperatura de Cabos de Controle HFFR: Riscos e Requisitos de Condicionamento
Um dos modos de falha de campo mais consistentes para cabos de controle HFFR é a quebra do isolamento durante a instalação em ambientes frios, causada pelo alongamento reduzido na ruptura de compostos HFFR com alta carga de enchimento em baixas temperaturas. Embora os cabos de PVC padrão mantenham flexibilidade útil até –20°C ou menos devido ao seu conteúdo de plastificante, muitas formulações de HFFR tornam-se visivelmente mais rígidas abaixo de 0°C e podem rachar se forem dobradas ou desenroladas abaixo de –5°C a –10°C sem precauções. Isto é particularmente problemático em projetos de instalação ao ar livre durante os meses de inverno e em instalações refrigeradas onde os cabos devem ser encaminhados a uma temperatura ambiente igual ou inferior a 0°C.
O desempenho em baixas temperaturas de um cabo HFFR é caracterizado pelo teste de curvatura a frio (IEC 60811-504) e pelo teste de impacto a frio (IEC 60811-506). O teste de curvatura a frio envolve o cabo em torno de um mandril de diâmetro especificado a uma temperatura baixa definida e verifica se há rachaduras; o teste de impacto a frio deixa cair um martelo sobre uma seção de cabo em baixa temperatura e examina o isolamento em busca de rachaduras. Esses testes são realizados na temperatura indicada na especificação do cabo — normalmente –15°C, –20°C ou –25°C, dependendo da formulação do composto. No entanto, passar no teste de curvatura a frio a –20°C não significa que o cabo possa ser manuseado e encaminhado livremente a –20°C no local: o teste aplica uma curvatura controlada com raio e taxa definidos, enquanto a instalação no local envolve dobras repetidas, puxões nos cantos e desenrolamento da bobina que gera concentrações de tensão que o teste não reproduz.
A mitigação mais eficaz para a instalação de cabos de controle HFFR em climas frios é o condicionamento térmico: armazenar enroladores de cabos em um espaço aquecido a uma temperatura mínima de 15°C por pelo menos 24 horas antes da instalação em ambientes frios. A massa térmica de uma bobina de cabo completa significa que o núcleo da bobina pode permanecer frio durante várias horas após o aquecimento das camadas externas, portanto o tempo de condicionamento deve ser baseado no tamanho da bobina – bobinas pequenas (menos de 50 kg) podem ser adequadamente condicionadas em 12 horas, enquanto tambores grandes (acima de 300 kg) podem exigir 48–72 horas de condicionamento. Durante a instalação em condições frias, o cabo desenrolado deve ser instalado imediatamente, em vez de deixado no chão, onde irá resfriar novamente, e a flexão em temperaturas abaixo da temperatura nominal de curvatura a frio do composto deve ser evitada, direcionando o cabo em trechos retos, tanto quanto possível, até atingir sua posição final. Os fabricantes de cabos HFFR de alta qualidade publicam cada vez mais orientações específicas para instalação a frio juntamente com as suas fichas técnicas padrão, reconhecendo que o procedimento de instalação adequado faz parte da especificação de desempenho do produto.
Como a certificação do cabo de controle HFFR deve ser verificada e qual documentação solicitar
As declarações de ausência de halogênio e baixa emissão de fumaça nos cabos de controle HFFR são autodeclarações, a menos que sejam apoiadas por relatórios de testes de terceiros de laboratórios credenciados. Ao contrário de algumas certificações de segurança elétrica que exigem vigilância contínua da fábrica e novos testes de produtos, a certificação de desempenho contra incêndio HFFR é frequentemente obtida uma vez para uma construção de referência e depois aplicada a toda a gama de construções de cabos feitas nominalmente com o mesmo composto. Esta prática cria uma lacuna de verificação significativa: a formulação do composto pode ser idêntica em todas as construções, mas o desempenho global do cabo ao fogo depende também da espessura da parede do revestimento, da massa total do polímero por metro (que determina a carga total de combustível e, portanto, da geração de fumaça) e da geometria do torção (que afeta a rapidez com que o ar atinge o núcleo do cabo durante a combustão). Um relatório de teste para uma construção de 1,5 mm² com 4 núcleos não valida automaticamente o desempenho ao fogo de uma construção de 2,5 mm² com 12 núcleos na mesma família de cabos.
Ao adquirir cabos de controle HFFR para projetos com requisitos formais de segurança contra incêndio, a seguinte documentação deve ser solicitada e verificada antes de aceitar o material no local:
- Relatórios de teste IEC 60754-1 e -2: Confirmação do teor de halogênio abaixo dos valores limite (pH >4,3 e condutividade <10 μS/mm para IEC 60754-2) para o isolamento específico e compostos de revestimento usados. O relatório deve identificar o laboratório, a data do teste e a designação específica do composto do material testado – não apenas a designação do tipo de cabo.
- Relatório de teste de densidade de fumaça IEC 61034-2: Confirmando transmitância ≥60% para uma construção de cabo com massa total de polímero por metro comparável à construção que está sendo adquirida. Se o cabo encomendado tiver significativamente mais massa de polímero por metro (mais núcleos, revestimento mais espesso) do que a construção testada, o desempenho real da fumaça poderá ser pior do que o resultado do teste indica.
- Relatório de propagação de chama agrupado IEC 60332-3: Especificar qual categoria (A, B, C ou D) a construção testada atende e o volume de cabo instalado por metro utilizado no teste. A categoria A (7 litros/m3) é a mais exigente e mais relevante para caminhos de cabos densamente preenchidos em aplicações de controle industrial.
- Declaração de rastreabilidade de material: Uma declaração do fabricante de que o lote de produção específico fornecido foi fabricado usando as mesmas formulações de compostos usadas para os testes de certificação, incluindo números de lotes compostos onde os requisitos de documentação de qualidade do projeto exigem esse nível de rastreabilidade.
- Declaração de conformidade RoHS: Confirmando que os materiais do cabo — incluindo todos os plastificantes, estabilizantes, pigmentos e auxiliares de processamento no composto HFFR — estão em conformidade com a Diretiva da UE 2011/65/UE sobre restrições a substâncias. Alguns compostos HFFR utilizam auxiliares de processamento ou estabilizantes que contêm ftalatos restritos; A conformidade com RoHS para cabos HFFR não é automática e deve ser verificada independentemente da declaração livre de halogênio.
Para projetos regidos por padrões regionais ou setoriais específicos - EN 45545-2 para ferrovias, IEC 60092-359 para códigos de construção marítimos ou nacionais que fazem referência às classificações de desempenho CPR (Regulamento de Produtos de Construção) na Europa - os relatórios de teste específicos da norma aplicável devem ser obtidos separadamente do conjunto genérico IEC 60332/60754/61034, já que os métodos de teste e valores limite diferem entre as normas de forma que fazem suposições de conformidade cruzada. não confiável.
