Como a contagem de fibras e o design óptico afetam o desempenho da transmissão
Cabo Composto de Fibra Óptica s não são produtos de tamanho único. O número de núcleos de fibra — sejam 2, 4, 12, 24, 48 ou mais — determina diretamente quanta capacidade de largura de banda um único lance de cabo pode suportar, e a escolha entre fibra monomodo (OS2) e multimodo (OM3/OM4/OM5) altera fundamentalmente a distância de transmissão utilizável. As fibras monomodo, com sua relação núcleo/revestimento de 9/125 μm, são projetadas para transmissão de longa distância, comumente usadas em backbones de concessionárias ou conexões entre subestações onde as distâncias excedem vários quilômetros. As fibras multimodo, com seus núcleos maiores de 50/125 μm ou 62,5/125 μm, são mais adequadas para links de dados de curto alcance e alta largura de banda em plantas industriais ou sistemas de edifícios inteligentes.

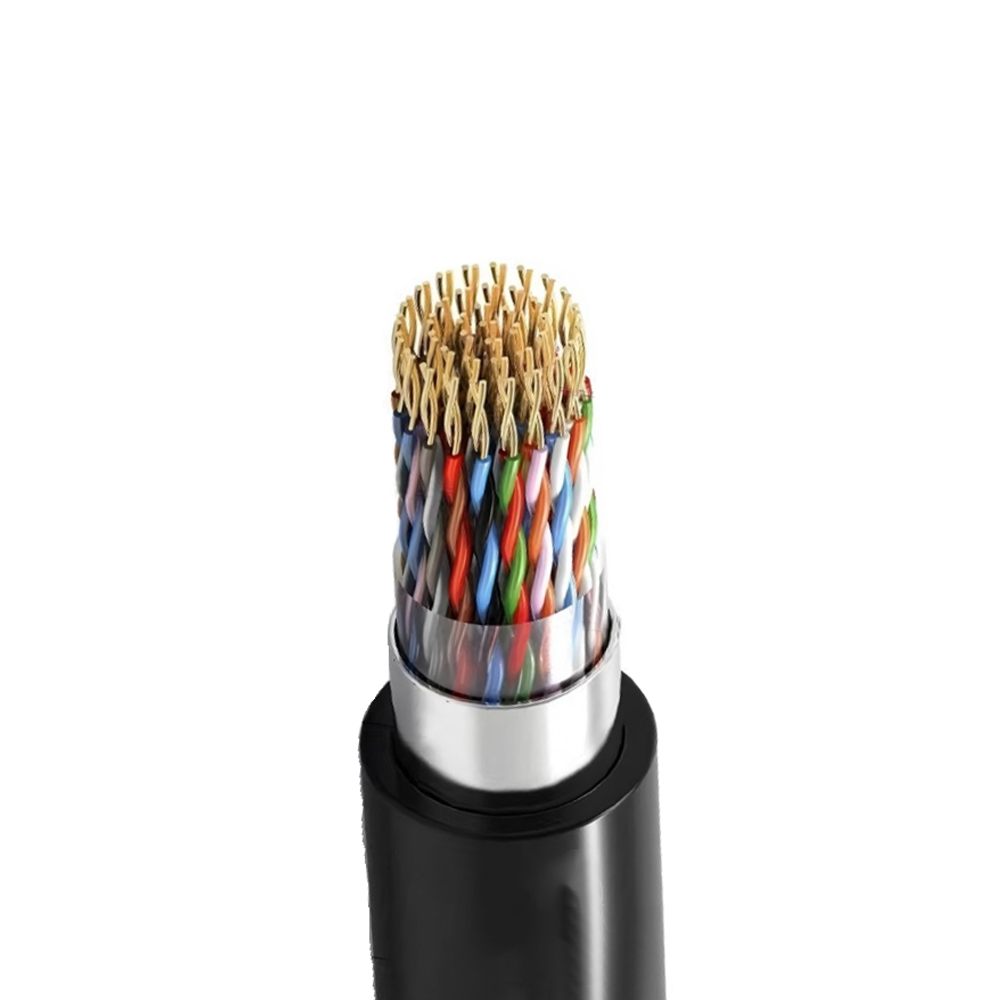

Um fator menos discutido, mas igualmente importante, é a estrutura de torção dentro do cabo. Os designs de tubos soltos permitem que cada fibra ou feixe de fibras se mova ligeiramente dentro de um tubo preenchido com gel, o que protege contra expansão e contração térmica – fundamental em ambientes externos ou industriais onde as oscilações de temperatura são significativas. Os designs com buffer apertado envolvem cada fibra diretamente em uma camada protetora, tornando-as mais fáceis de terminar, mas mais sensíveis ao estresse mecânico. Para cabos compostos que integram condutores de energia de fibra e cobre, compreender como esses dois componentes interagem sob flexão, tensão e carga de temperatura é essencial para a confiabilidade a longo prazo.
A Zhishang Cable projeta produtos com muita atenção ao arranjo do núcleo da fibra em relação ao eixo neutro do cabo, minimizando perdas por micro-dobras que podem degradar silenciosamente a qualidade do sinal ao longo do tempo, sem qualquer dano visível à capa do cabo.

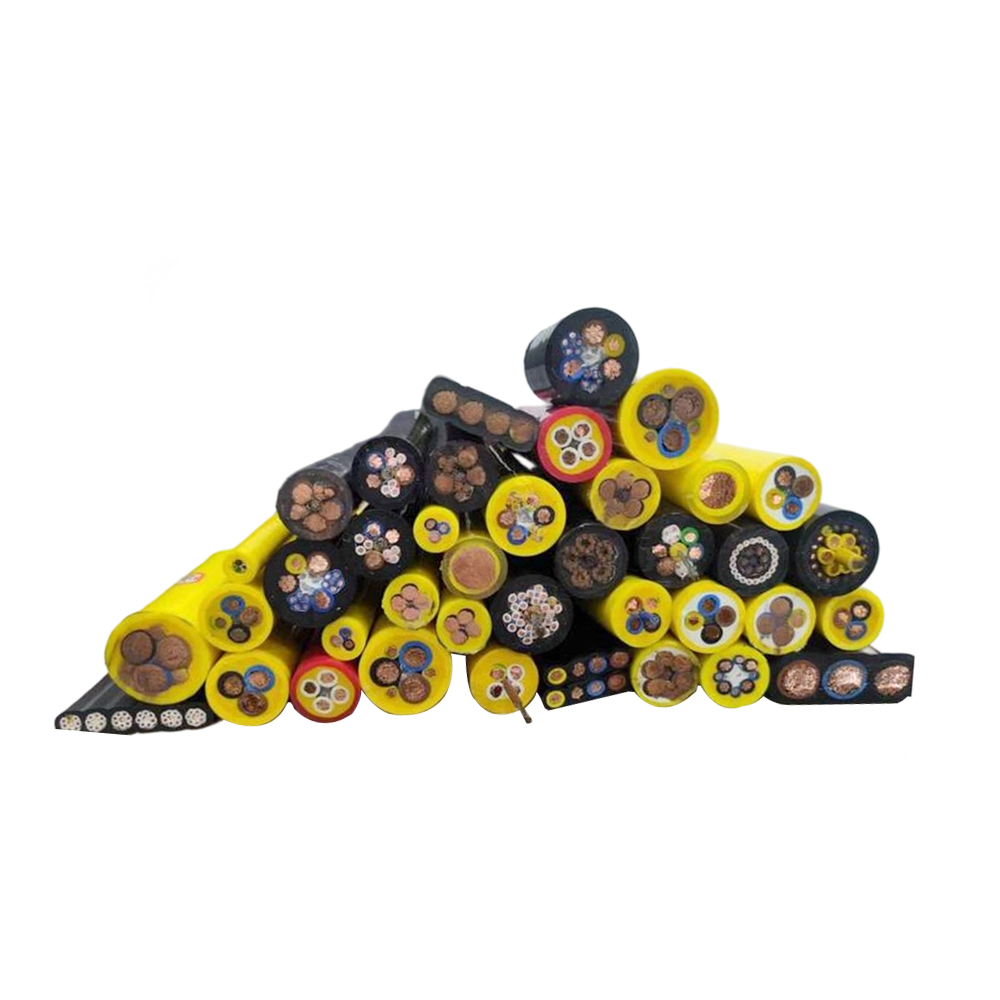

Configurações de condutores de energia em projetos de cabos compostos
A parte elétrica de um cabo composto de fibra óptica serve duas funções distintas dependendo da aplicação: pode transportar energia operacional para equipamentos remotos, como câmeras, sensores ou pequenos nós de comunicação, ou pode servir como aterramento de proteção e meio de sinalização dentro da infraestrutura da concessionária de energia. Esses dois casos de uso exigem especificações de condutores muito diferentes, e a seleção da configuração errada leva a cabos com engenharia excessiva, que desperdiçam custos, ou a condutores subclassificados, que criam riscos à segurança.

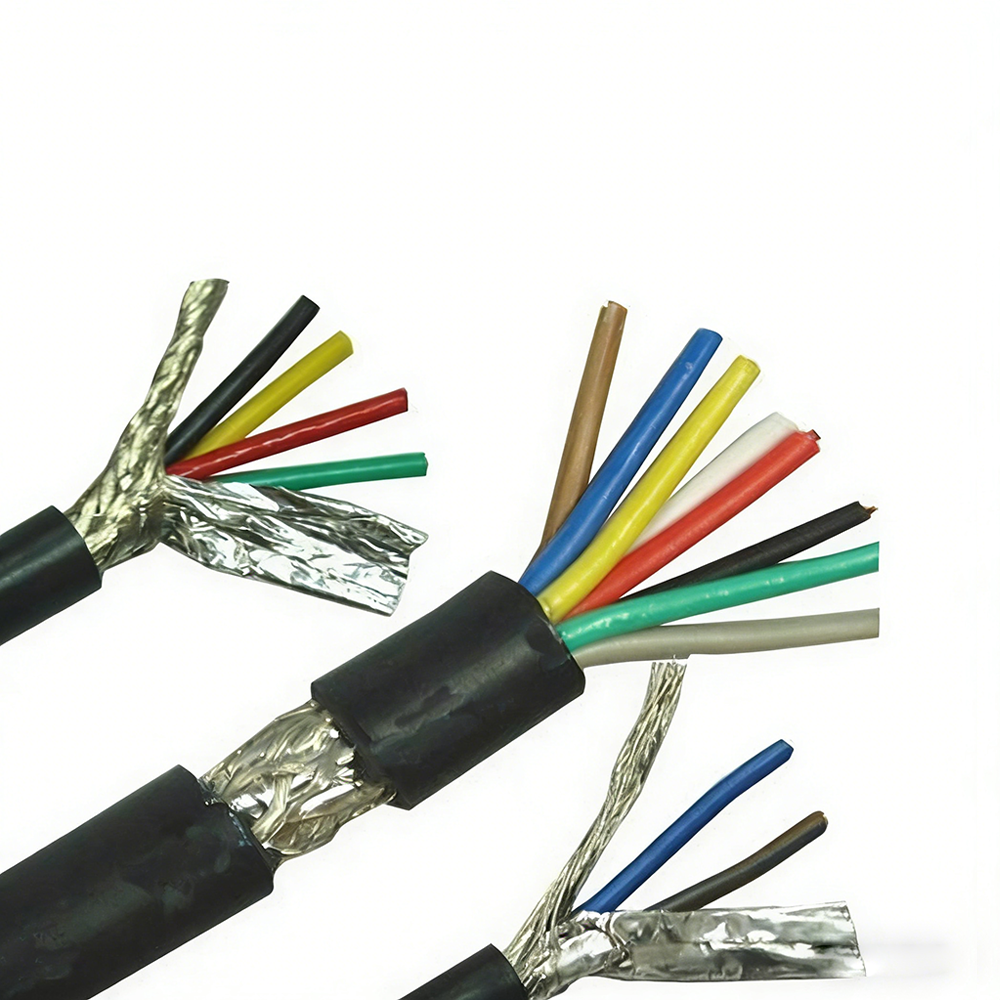

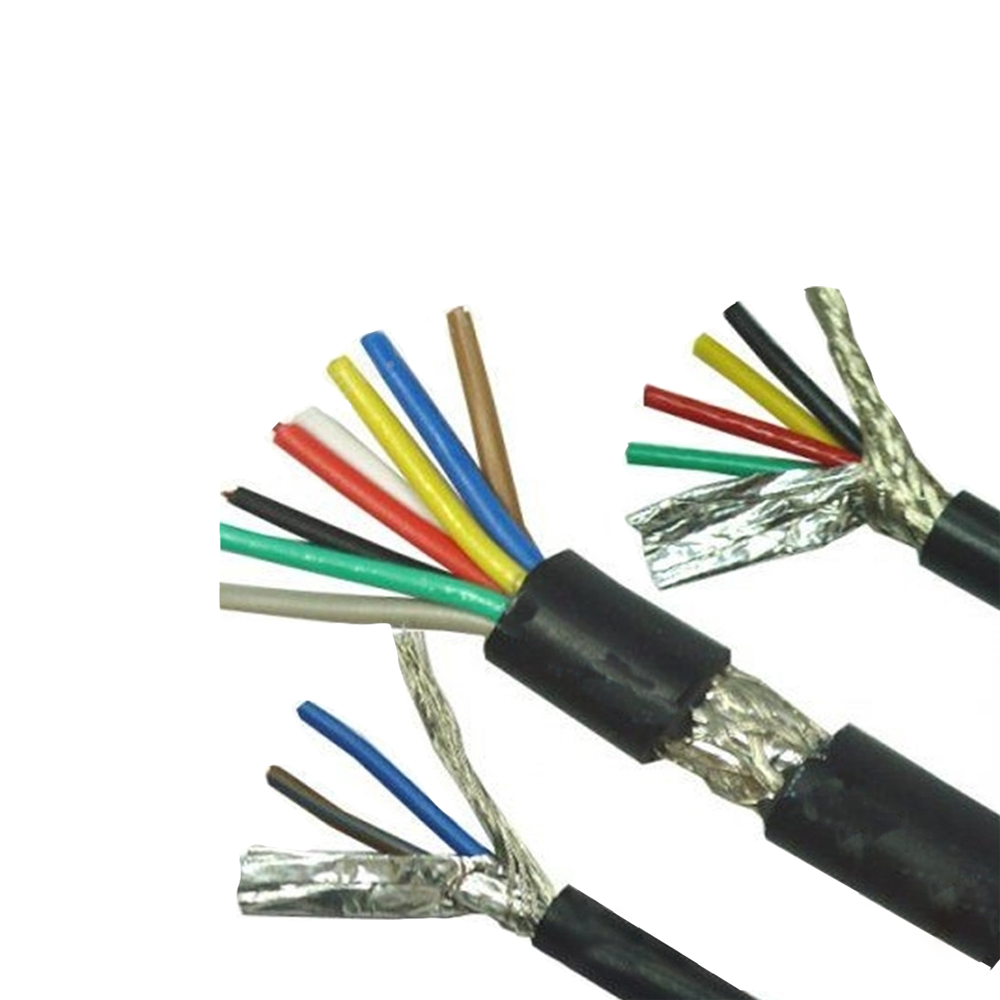

Para aplicações de baixa tensão (normalmente 48 Vcc ou 24 Vcc em sistemas de automação e vigilância industrial), são comuns condutores de cobre de par trançado ou paralelos com seções transversais entre 0,5 mm² e 2,5 mm². Nas variantes OPGW (fio de aterramento óptico) ou OPPC (condutor de fase óptica) de nível utilitário, os elementos metálicos são estruturais e elétricos simultaneamente, geralmente usando aço revestido de alumínio (ACS) ou fios de liga de alumínio dispostos em camadas concêntricas. A resistência CC e a capacidade de corrente de curto-circuito destes condutores devem ser calculadas e verificadas em relação aos requisitos de coordenação de proteção da rede – uma abordagem puramente mecânica para a seleção do cabo é insuficiente nestas instalações.
| Tipo de aplicativo | Material Condutor Típico | Faixa de seção transversal | Função Primária |
|---|---|---|---|
| Automação Industrial / Vigilância | Cobre puro ou estanhado | 0,5 – 2,5 mm² | Fonte de alimentação de baixa tensão |
| Rede Utilitária / OPGW | Aço revestido de alumínio (ACS) | Varia de acordo com a corrente nominal | Caminho da corrente de falha do fio terra |
| Sistemas Ferroviários/Trânsito | Cobre ou liga de cobre | 1,5 – 6mm² | Link de dados de energia de sinalização |
| Edifício Inteligente/Corrente Fraca | Cobre estanhado | 0,75 – 1,5mm² | PoE/sinal de controle |
Seleção do material da jaqueta e seu impacto na vida útil em campo
O revestimento externo de um cabo composto de fibra óptica é a primeira linha de defesa contra a degradação ambiental, mas é frequentemente tratado como algo secundário nas aquisições. Os materiais de revestimento dominantes — PE (polietileno), PVC, LSZH (baixa emissão de fumaça e zero halogênio) e TPU — carregam compensações específicas que se tornam extremamente importantes dependendo do ambiente de instalação.
Jaquetas de PEAD permanecem o padrão para aplicações aéreas externas e de enterramento direto devido à sua excelente resistência à umidade, estabilidade aos raios UV e resistência aos produtos químicos do solo. No entanto, o HDPE não tem um bom desempenho em cenários de incêndio – queima sem se autoextinguir. Para cabos roteados através de risers de edifícios, bandejas de cabos dentro de túneis ou instalações industriais fechadas, Jaquetas LSZH são exigidos pela maioria dos códigos de incêndio; limitam a emissão de gases tóxicos e a densidade da fumaça, o que é especialmente importante em espaços confinados onde a evacuação pode ser difícil.
Em aplicações dinâmicas — braços robóticos, máquinas-ferramentas móveis ou sistemas de cabos de correntes de arrasto — nem o PE nem o PVC oferecem a resistência à flexão mecânica repetida necessária. TPU (Poliuretano Termoplástico) é a escolha apropriada aqui, oferecendo alta resistência à abrasão e retenção de flexibilidade mesmo após milhões de ciclos de dobra. Como parte de seu desenvolvimento de produtos orientado por P&D, a Anhui Zhishang Cable Technology Co., Ltd. trabalha com os clientes para especificar o material da capa com base nas condições reais de serviço, em vez de optar pela opção mais barata disponível, reconhecendo que as falhas da capa são uma das principais causas de substituição prematura de cabos em campo.
Resumo das principais propriedades do material de revestimento
- PEAD: Melhor resistência à umidade e UV; adequado para enterramento ao ar livre/direto; não retardador de chama.
- PVC: Custo-benefício com flexibilidade moderada; retardamento de chama aceitável; libera gás HCl durante a combustão.
- LSZH: Baixas emissões tóxicas em caso de incêndio; obrigatória para túneis, ferrovias e edifícios públicos em muitas regiões.
- TPU: Resistência superior à abrasão e à fadiga flexível; ideal para instalações móveis ou de corrente de arrasto.
Armadilhas de instalação que degradam o desempenho do cabo composto ao longo do tempo
Mesmo um cabo composto de fibra óptica bem fabricado pode ter um desempenho inferior ou falhar prematuramente se as práticas de instalação não levarem em conta as características físicas e mecânicas do cabo. Um dos erros mais comuns é ignorar o raio mínimo de curvatura . Para cabos compostos, este raio não é um valor único, mas uma restrição dupla: as fibras ópticas e os condutores de cobre podem ter diferentes requisitos mínimos de raio de curvatura, e o cabo deve ser projetado e instalado para satisfazer o mais restritivo dos dois. A violação do raio de curvatura mínimo da fibra introduz perdas de micro e macro-flexão; exceder o limite do condutor pode causar fadiga do metal e aumento da resistência ao longo do tempo.
Puxar a tensão durante a instalação do conduíte é outro fator de risco subestimado. O carga de tração máxima admissível (frequentemente especificado separadamente para instalação e serviço de longo prazo) não deve ser excedido. Para cabos com fibras suportadas por um elemento de resistência central (normalmente FRP ou aço), o elemento de resistência suporta a maior parte da força de tração - mas se o cabo for agarrado ou puxado da capa em vez de terminado corretamente na extremidade, a carga é transferida para as fibras ópticas ou condutores de cobre. Este é um erro particularmente comum quando instaladores não familiarizados com a construção de cabos compostos usam alças de tração padrão projetadas para cabos totalmente elétricos.
O gerenciamento térmico durante a instalação em ambientes quentes ou em conduítes expostos à luz solar direta também é frequentemente negligenciado. O calor acelera a degradação da camisa e pode causar expansão térmica diferencial entre os elementos de fibra e os condutores metálicos. Especificar um cabo com uma faixa de temperatura operacional apropriada — e verificar se as taxas de preenchimento do conduíte permitem uma dissipação de calor adequada — prolonga consideravelmente a vida útil. A qualidade da emenda e da terminação da parte óptica também deve ser verificada usando testes OTDR após a instalação, e não apenas inspeção visual, uma vez que as perdas de conexão que estão dentro dos limites aceitáveis no primeiro dia podem piorar significativamente se a emenda ou conector estiver sob estresse mecânico devido ao roteamento incorreto.
