Tolerância característica de impedância e por que ela afeta diretamente a confiabilidade da rede de barramento

Todo protocolo de fieldbus industrial que utiliza uma linha de transmissão balanceada diferencial - sistemas baseados em PROFIBUS DP, DeviceNet, CANopen, RS-485 - especifica uma impedância característica nominal para seu cabo, mais comumente 120Ω. Este valor não é uma convenção arbitrária: ele corresponde aos resistores de terminação colocados em cada extremidade do segmento de barramento, e a combinação de impedância de cabo e resistência de terminação correspondentes é o que suprime as reflexões de sinal que, de outra forma, corromperiam os quadros de dados. Quando a impedância característica real do cabo se desvia do valor especificado, os resistores de terminação não formam mais uma combinação perfeita de impedância e as reflexões parciais viajam de volta ao longo do barramento, adicionando ruído às transições de sinal e aumentando as taxas de erro de bit - particularmente em altas taxas de transmissão e perto dos comprimentos máximos de segmento permitidos pelo protocolo.

A impedância característica é determinada pela geometria do par trançado do cabo: especificamente, a relação entre o diâmetro do condutor e o diâmetro externo do isolamento e a constante dielétrica do material de isolamento. Para um alvo de 120Ω, estes parâmetros devem ser rigorosamente controlados durante a fabricação. Uma parede de isolamento 5% mais fina que o nominal reduz a impedância em aproximadamente 3–4 Ω — um desvio que parece pequeno, mas pode causar coeficientes de reflexão mensuráveis ​​em segmentos operando perto de seus limites de comprimento nominal. Compostos de isolamento dielétrico espumoso ou celular, que reduzem a constante dielétrica efetiva em comparação com o isolamento sólido, são usados ​​em cabos de barramento premium para atingir a impedância desejada com uma parede de isolamento mais fina, reduzindo o diâmetro geral do cabo e mantendo a precisão elétrica. Cabos que atendem à impedância nominal de 120 Ω, mas são fabricados com tolerâncias mais amplas (±15 Ω versus ±5 Ω alcançáveis ​​com produção controlada) exibirão variações de impedância ponto a ponto ao longo de seu comprimento que não podem ser corrigidas por resistores de terminação e aparecerão como fontes de reflexão distribuídas em todo o segmento de barramento.

A tolerância de impedância raramente é visível em relatórios de teste de cabos padrão, que normalmente medem apenas resistência CC, resistência de isolamento e capacitância – nenhuma das quais revela diretamente o perfil de impedância característico ao longo do comprimento do cabo. O teste de reflectometria no domínio do tempo (TDR), que envia um pulso de aumento rápido pelo cabo e mede as reflexões em função da distância, é a ferramenta apropriada para avaliar a consistência da impedância ao longo de um cabo de barramento. Especificar o teste de TDR como parte dos critérios de aceitação do cabo — e solicitar o rastreamento do TDR como um produto de produção — fornece uma garantia significativa de qualidade de impedância que as medições de resistência e capacitância por si só não podem fornecer. aplica geometria de isolamento controlada e comprimento de configuração consistente na produção de cabos de barramento, visando uniformidade de impedância que suporta operação confiável de barramento em comprimentos de segmento nominais completos.

Requisitos de cabos específicos do protocolo que são comumente ignorados durante a aquisição

Diferentes protocolos de fieldbus industriais impõem requisitos muito específicos à construção de cabos que vão além do descritor genérico “par trançado blindado”. A compra de um cabo não qualificado que satisfaça apenas os parâmetros elétricos básicos (impedância correta, blindagem adequada) e, ao mesmo tempo, não atenda aos requisitos de construção específicos do protocolo, cria sistemas que funcionam em condições ideais, mas que se degradam ou falham sob a carga de sinal e o estresse ambiental das instalações reais. Cada uma das famílias de protocolos a seguir possui requisitos vinculativos de cabos que merecem atenção individual durante a especificação.

O cabo PROFIBUS DP Tipo A especifica não apenas uma impedância nominal de 135–165Ω e uma capacitância máxima de 30pF/m, mas também uma resistência mínima de loop de 110 Ω/km — um limite de resistência inferior que pode parecer contra-intuitivo. Este limite inferior existe para evitar que condutores excessivamente grossos criem uma linha de transmissão com uma característica de atenuação muito baixa, o que estenderia o tempo de redução das reflexões e pioraria a integridade do sinal em altas taxas de transmissão. O padrão PROFIBUS também especifica uma cobertura de blindagem trançada de cobre de pelo menos 85%, porque a blindagem serve como aterramento de referência de sinal para a camada física RS-485, e a cobertura insuficiente eleva a impedância da blindagem nas frequências do sinal, degradando a rejeição do modo comum.

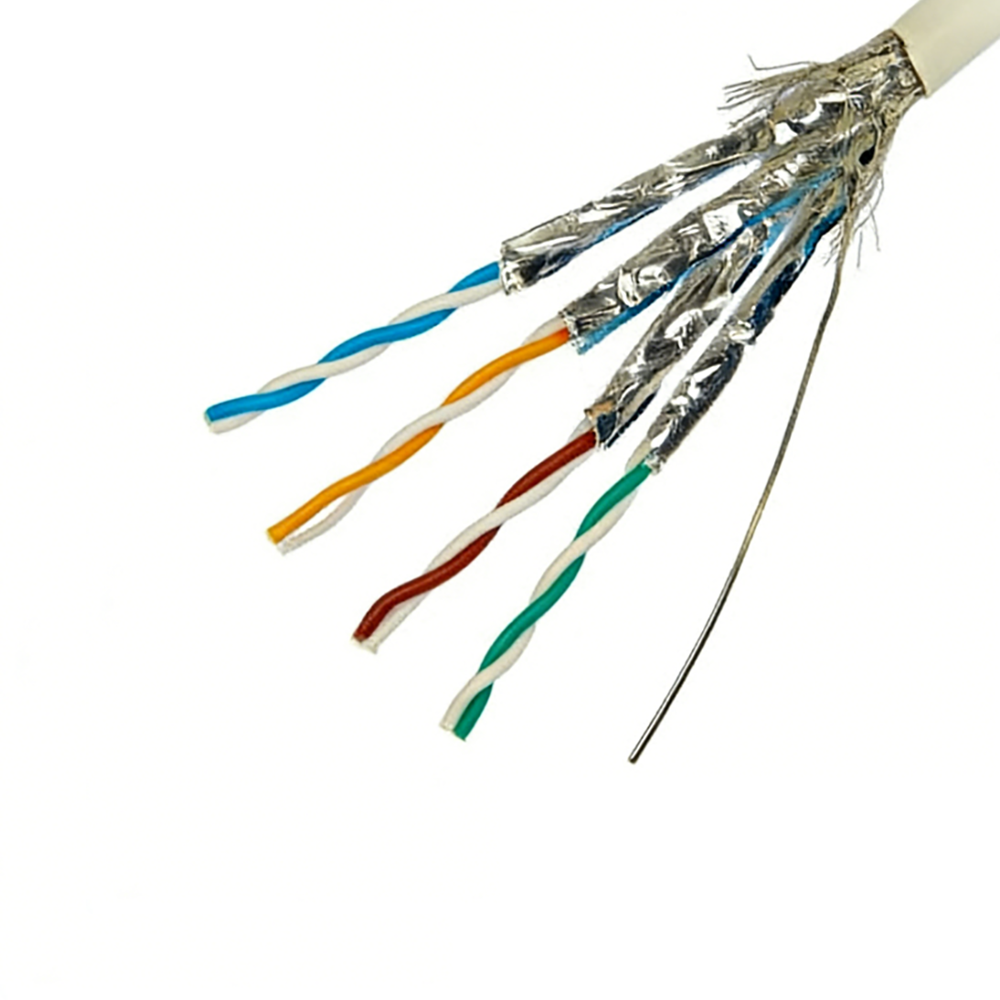

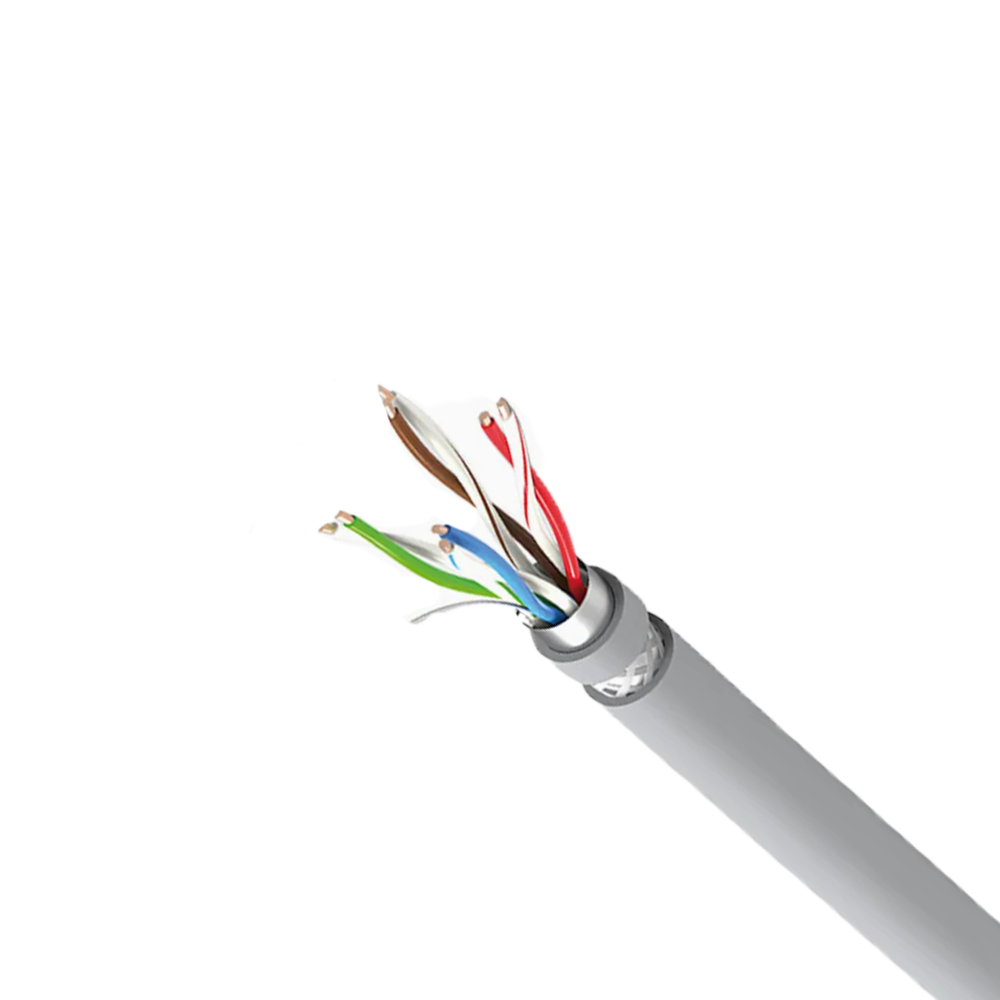

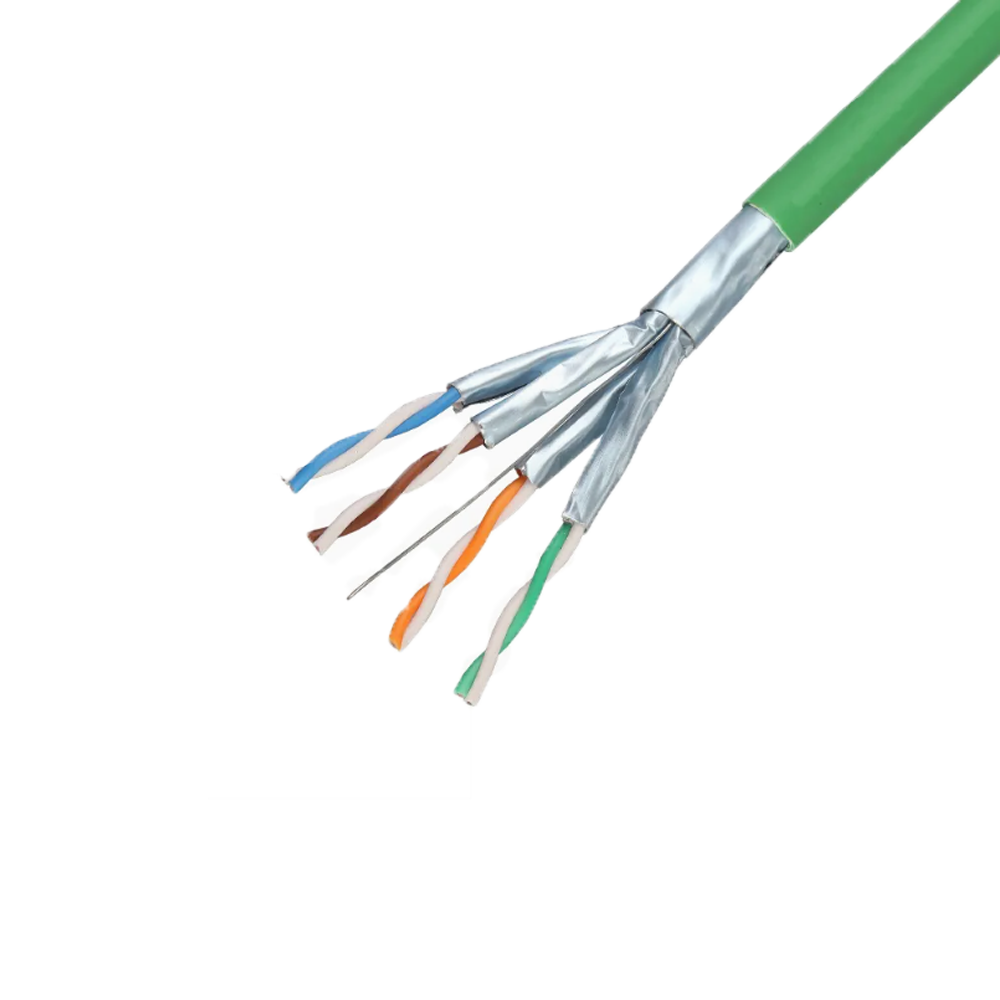

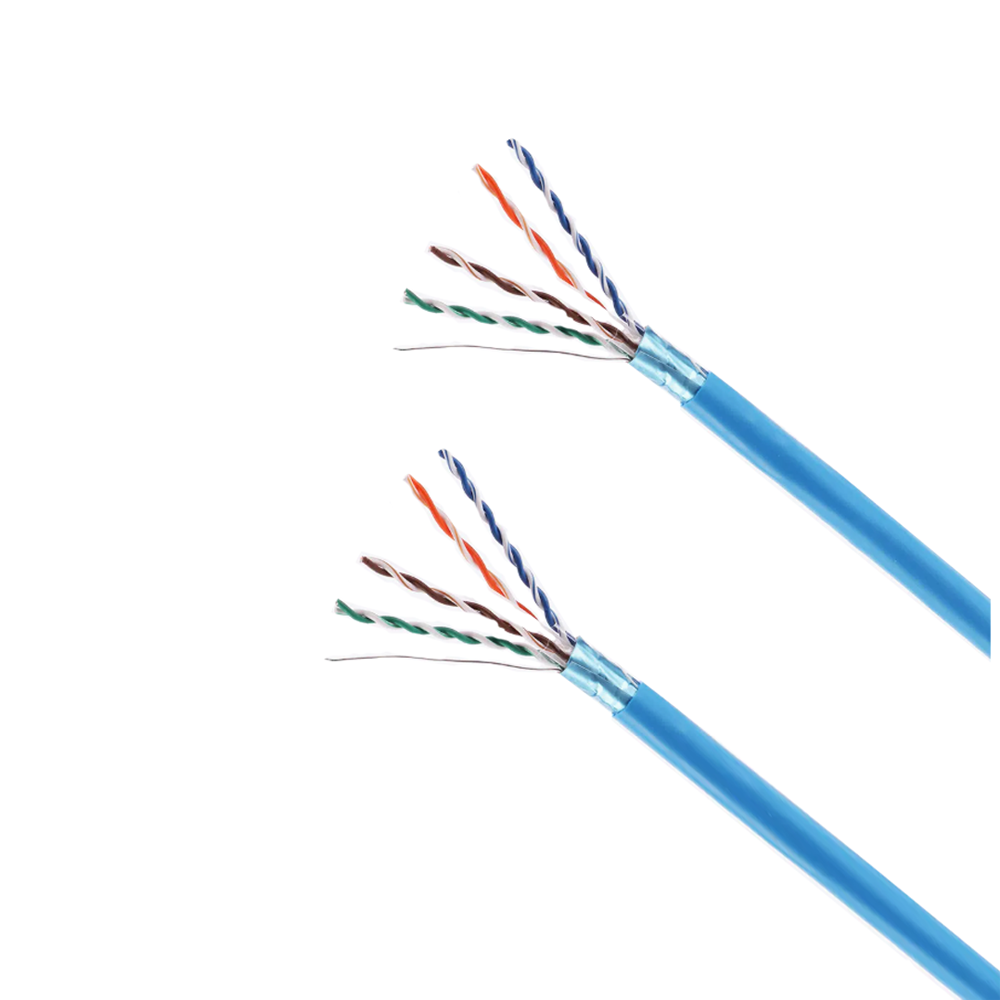

Os protocolos EtherCAT, PROFINET e Ethernet industrial operando a 100 Mbit/s ou 1 Gbit/s exigem cabos que atendam ao desempenho elétrico da Categoria 5e ou Categoria 6 de acordo com IEC 11801, mas com qualificações mecânicas adicionais que o cabo Ethernet de nível de escritório não possui. O cabo Ethernet industrial normalmente deve estar em conformidade com IEC 61156-6 (para instalação fixa) ou IEC 61156-7 (para uso de corrente de arrasto e flexão contínua), que especifica raios de curvatura mínimos, resistência à carga de tração e robustez contra produtos químicos industriais – fluidos de corte, óleo hidráulico, agentes de limpeza – presentes em ambientes de fabricação. O uso de cabo Cat5e padrão de escritório em uma aplicação Ethernet industrial satisfaz as especificações elétricas desde o primeiro dia, mas se degrada rapidamente sob a exposição mecânica e química que é rotineira em ambientes de fábrica.

Como a capacitância do cabo de barramento por metro limita o comprimento máximo do segmento e a contagem de nós

O comprimento máximo do segmento e o número máximo de nós permitidos em um segmento de fieldbus não são parâmetros de protocolo arbitrários — eles são derivados da carga de sinal que se acumula à medida que mais capacitância de cabo e mais capacitâncias de entrada de nó são adicionadas ao barramento. A compreensão dessa relação permite que os projetistas de sistemas tomem decisões informadas sobre a seleção de cabos quando as tabelas padrão de comprimento de segmento se mostram muito restritivas para um layout de planta específico ou quando um arranjo denso de nós em um segmento curto se aproxima inesperadamente do seu limite de carga.

Para protocolos fieldbus baseados em RS-485, cada nó conectado ao barramento apresenta uma carga para o driver de linha na forma de uma carga unitária - originalmente definida como uma impedância de entrada de 12 kΩ, embora muitos transceptores modernos apresentem cargas unitárias fracionárias de 1/4 ou 1/8, permitindo mais nós por segmento. A capacitância do cabo atua como uma carga distribuída ao longo do segmento: a 12 Mbit/s, o PROFIBUS DP especifica uma capacitância máxima do segmento de 30 nF, o que se traduz em um comprimento máximo de cabo de 100 metros ao usar um cabo de 30 pF/m. O mesmo orçamento de 30 nF em um cabo com capacitância de 50 pF/m limita o segmento a apenas 60 metros. Isso significa que a compra de um cabo de especificação mais baixa que economize custos por metro pode reduzir diretamente o layout do sistema alcançável, exigindo potencialmente repetidores adicionais ou divisões de segmento que custam muito mais do que a economia de cabos.

A capacitância do cabo é determinada fisicamente pelos mesmos fatores geométricos que controlam a impedância característica – diâmetro do condutor, espessura da parede de isolamento e constante dielétrica. Um cabo otimizado para baixa capacitância normalmente usa isolamento espesso com espuma de baixa constante dielétrica ou composto celular, que atinge simultaneamente os altos valores de impedância característica (135–165 Ω) especificados pelo PROFIBUS. Estas duas propriedades – baixa capacitância e alta impedância – são geometricamente consistentes e alcançadas pelas mesmas decisões de projeto, razão pela qual cabos de barramento de alta qualidade podem satisfazer ambos os requisitos simultaneamente, enquanto cabos econômicos que atendem à impedância sem controlar a capacitância (ou vice-versa) criam restrições de instalação que só se tornam aparentes quando a rede é comissionada em tamanho real. A Zhishang Cable fabrica cabos de barramento com ambos os parâmetros controlados como especificações primárias, fornecendo ao projetista do sistema o espaço total de comprimento de segmento que o protocolo permite.

Construção de cabo bus flexível contínuo para aplicações robóticas e de eixo móvel

Cabo de barramento industrial s instalados em braços de robôs, robôs colaborativos de sete eixos, sistemas de transferência linear e eixos de máquinas-ferramenta enfrentam demandas mecânicas que são categoricamente diferentes daquelas na fiação do painel de instalação fixa. Um braço robótico que completa 60 ciclos por minuto durante uma operação de três turnos acumula aproximadamente 100.000 ciclos flexíveis por dia – atingindo 25 milhões de ciclos no período de um ano. Nessas contagens de ciclos, cada elemento da construção do cabo que não seja projetado especificamente para flexão dinâmica torna-se um potencial local de iniciação de falha: fraturas do fio condutor, rupturas da trança da blindagem, rachaduras no isolamento em pontos de curvatura e delaminação da capa de elementos subjacentes tornam-se modos de falha realistas dentro da vida útil esperada do cabo se for usado cabo de instalação fixa padrão.

A construção de cabos de barramento flexíveis contínuos aborda cada modo de falha por meio de opções de projeto específicas. Os condutores usam a melhor classe de torção disponível (Classe 6 de acordo com IEC 60228 ou equivalente), com diâmetros de fio individuais tão pequenos quanto 0,04–0,06 mm para condutores de seção transversal pequena; os fios finos distribuem a tensão de flexão de modo que nenhum fio individual seja tensionado além do seu limite elástico durante os ciclos de raio de curvatura mínimo especificados do cabo. A torção do par é aplicada com um comprimento de torção otimizado que não é nem muito curto (o que causaria o aperto dos condutores externos sob flexão e fratura) nem muito longo (o que causaria a distorção da geometria do par sob flexão, alterando a impedância no ponto de flexão). A blindagem geral, se for uma trança, usa uma trança de fio fino com um ângulo de trama e cobertura especificamente calculada para manter a continuidade e a porcentagem de cobertura durante a contagem do ciclo de dobramento - uma blindagem projetada para instalação estática desenvolverá circuitos abertos em fios trançados individuais dentro de uma fração da vida flexível necessária para aplicações de robô.

A seleção do material da capa em cabos de barramento flexíveis contínuos não é simplesmente uma questão de escolher um composto flexível — a capa também deve manter a seção transversal cilíndrica do cabo através de dobras repetidas sem ovalização, o que alteraria a geometria dielétrica e desviaria a impedância característica do cabo de seu valor nominal. As jaquetas de PUR (poliuretano) são a escolha preferida para a maioria das aplicações de cabos de barramento flexíveis contínuos: o PUR combina alta resistência à abrasão com recuperação elástica consistente após a deformação, o que significa que o cabo retorna à sua seção transversal original após cada ciclo de dobra, em vez de se deformar progressivamente em direção a um perfil oval. A resistência do PUR a óleos hidráulicos, fluidos de corte e agentes de limpeza industriais que estão universalmente presentes em ambientes de máquinas-ferramenta é uma vantagem adicional em relação às jaquetas TPE, que oferecem flexibilidade comparável, mas menor resistência química a hidrocarbonetos aromáticos e alifáticos comumente encontrados em lubrificantes de máquinas.

Elementos construtivos que diferenciam o cabo barramento Continuous-Flex do cabo de barramento de instalação fixa

• Classe de encordoamento de condutores: Encordoamento de fio fino Classe 6 (IEC 60228) versus Classe 2 ou Classe 5; fios mais finos distribuem a tensão de flexão e prolongam a vida útil em fadiga em uma ordem de grandeza ou mais no raio de curvatura dinâmica nominal do cabo.
• Comprimento otimizado da colocação do par: Controlado para evitar mudança de impedância sob flexão; muito curto causa aperto excessivo do condutor no raio de curvatura interno, muito longo permite distorção da geometria do par.
• Blindagem trançada de fio fino: Tecido a partir de fios com diâmetro inferior a 0,10 mm em um ângulo de trança calculado que mantém a porcentagem de cobertura durante a contagem nominal do ciclo flexível sem quebra individual do fio.
• Revestimento externo PUR: Proporciona recuperação elástica da seção transversal após flexão, evitando a ovalização progressiva que alteraria a impedância característica; também resistente a óleos e produtos químicos industriais.
• Separação de elementos não adesivos: Os enchimentos e ligantes entre os elementos do cabo devem permitir o movimento relativo durante a flexão; construções coladas que evitam o deslizamento entre elementos geram tensão de cisalhamento que fratura os elementos internos no ponto de dobra.
