Introdução abrangente aos cabos robóticos
I. Definição e recursos principais
Os cabos para robôs são cabos especiais altamente flexíveis projetados especificamente para robôs industriais, braços mecânicos e equipamentos de automação de alta dinâmica. Eles precisam transmitir energia, sinais e dados de forma estável sob frequentes flexões, torções, movimentos e estresse mecânico complexo, servindo como "nervos e vasos sanguíneos" dos sistemas de movimento do robô.

Recursos principais:
Alta flexibilidade dinâmica: Capaz de suportar milhões de movimentos alternativos de flexão e torção (por exemplo, torção de ±180°/m a ±720°/m).
Resistência Multi-Stress Simultânea: Capaz de lidar com tensão, compressão, torção, vibração e pressão lateral ao mesmo tempo.
Capacidade de transmissão integrada: geralmente combina linhas de energia, linhas de controle, linhas de sinal de feedback (codificadores), linhas de barramento (como EtherCAT) e caminhos de ar/fibras ópticas.
Alta tolerância ambiental: Resistente a óleo, líquido refrigerante, abrasão e temperaturas altas/baixas (por exemplo, -40°C a 125°C).

II. Principais tipos e cenários de aplicação
Classificação por tipo de movimento:
Cabos de corrente de arrasto: usados para movimento alternativo linear, como corrediças lineares de robôs e manipuladores de pórtico.
Cabos torcionais: Usados ​​para juntas rotativas, como juntas de braços robóticos e mesas de trabalho rotativas.
Cabos de movimento compostos: Capazes de suportar flexões e torções, usados ​​para robôs SCARA e robôs multiarticulares.

Classificação por Integração Funcional:
Cabos de alimentação: Fornecem energia aos servomotores.
Cabos de feedback e sinal: Conecte codificadores e sensores para transmitir sinais de baixa tensão.
Cabos Bus: Usados ​​para comunicação Ethernet em tempo real (como EtherCAT e PROFINET).
Cabos Híbridos: Integre energia, sinais, caminhos de ar ou fibras ópticas em um único cabo para reduzir o espaço de fiação.

Áreas de aplicação típicas:
Robôs Industriais: Linhas de produção automotiva de soldagem, pintura, manuseio e montagem.
Equipamentos de automação: magazines de máquinas-ferramenta CNC, veículos guiados automaticamente (AGVs) e sistemas de manuseio de materiais.
Equipamentos de precisão: Robôs de manuseio de wafers semicondutores e equipamentos de automação médica.
Inspeção e Medição: Sistemas de inspeção visual montados em robôs e sondas de teste.

III. Principais controles do processo de produção

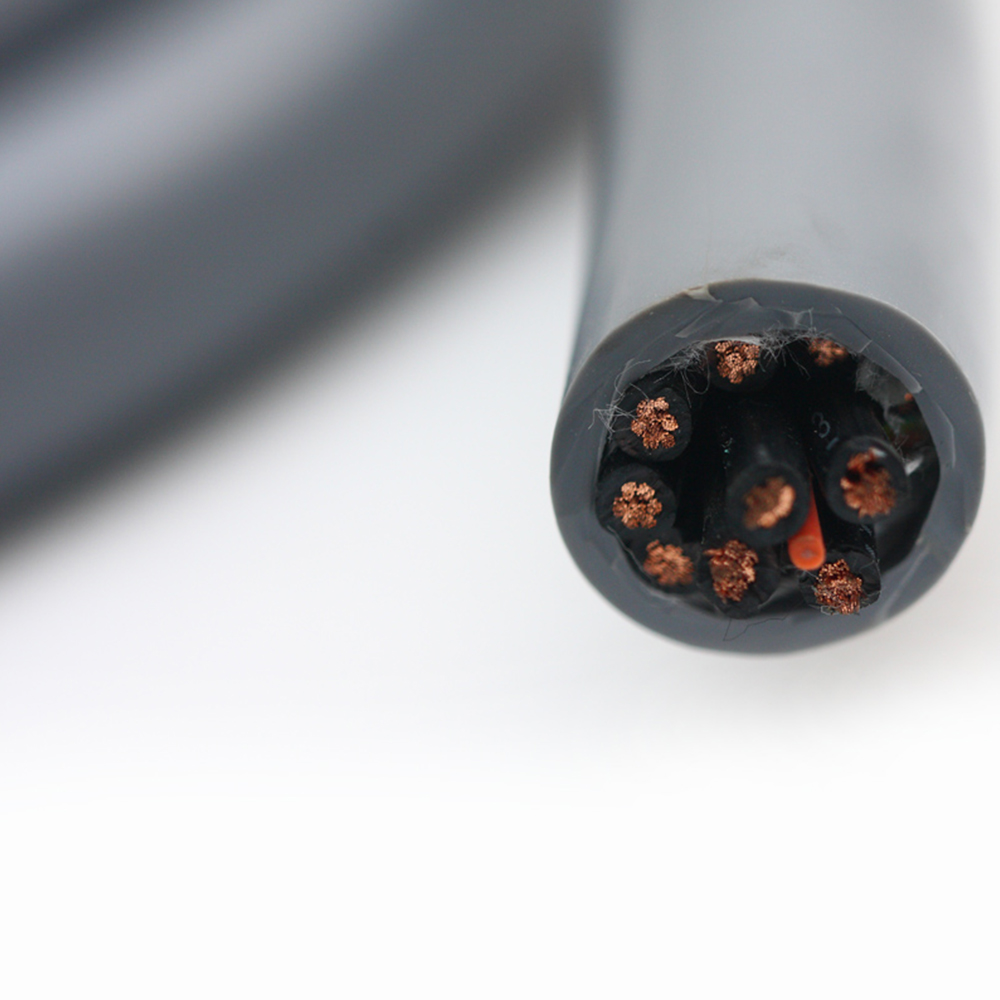

Estrutura do condutor: Fios de cobre ultrafinos sem oxigênio (por exemplo, 0,08 mm) são usados em torções agrupadas em camadas, combinados com passos e direções especiais para otimizar a distribuição dinâmica de tensão.
Materiais de isolamento: Materiais de alta resistência e alta elasticidade (como PVC especial, TPE ou PUR) são selecionados para garantir que a camada de isolamento não rache sob deformações repetidas.

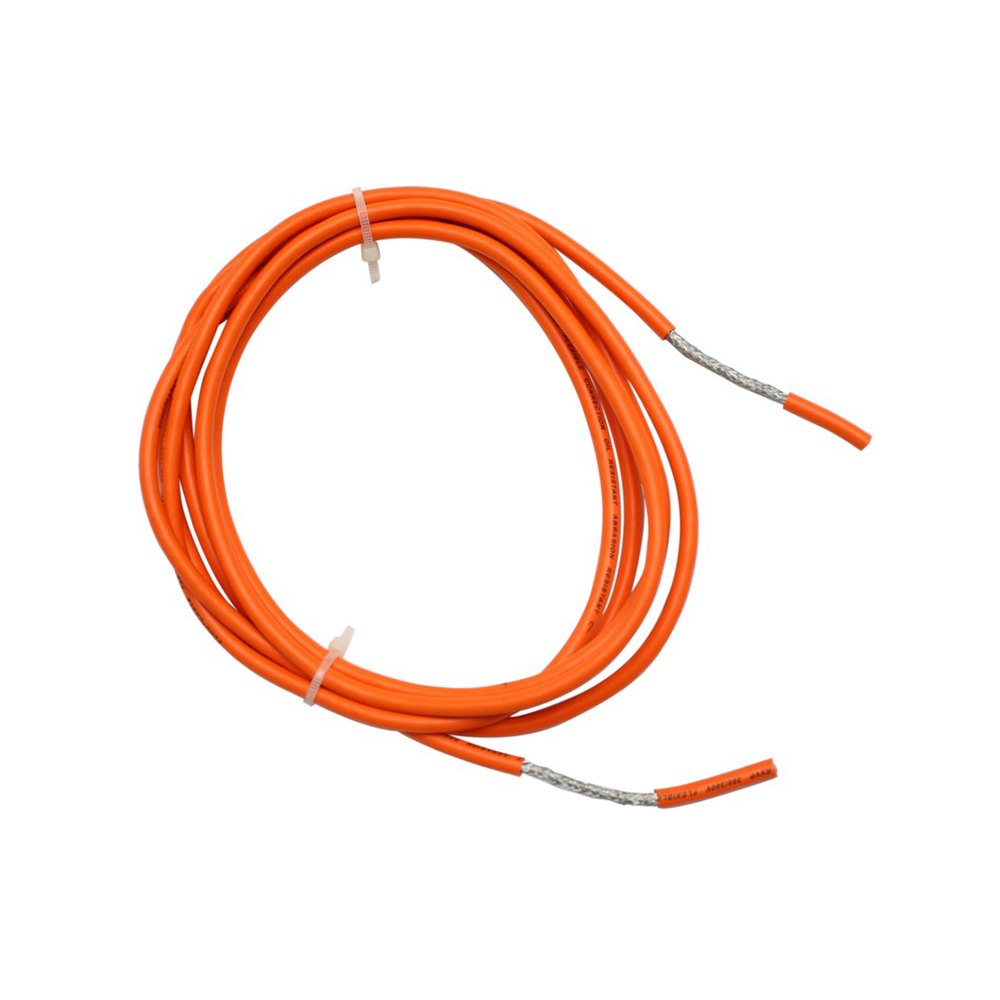

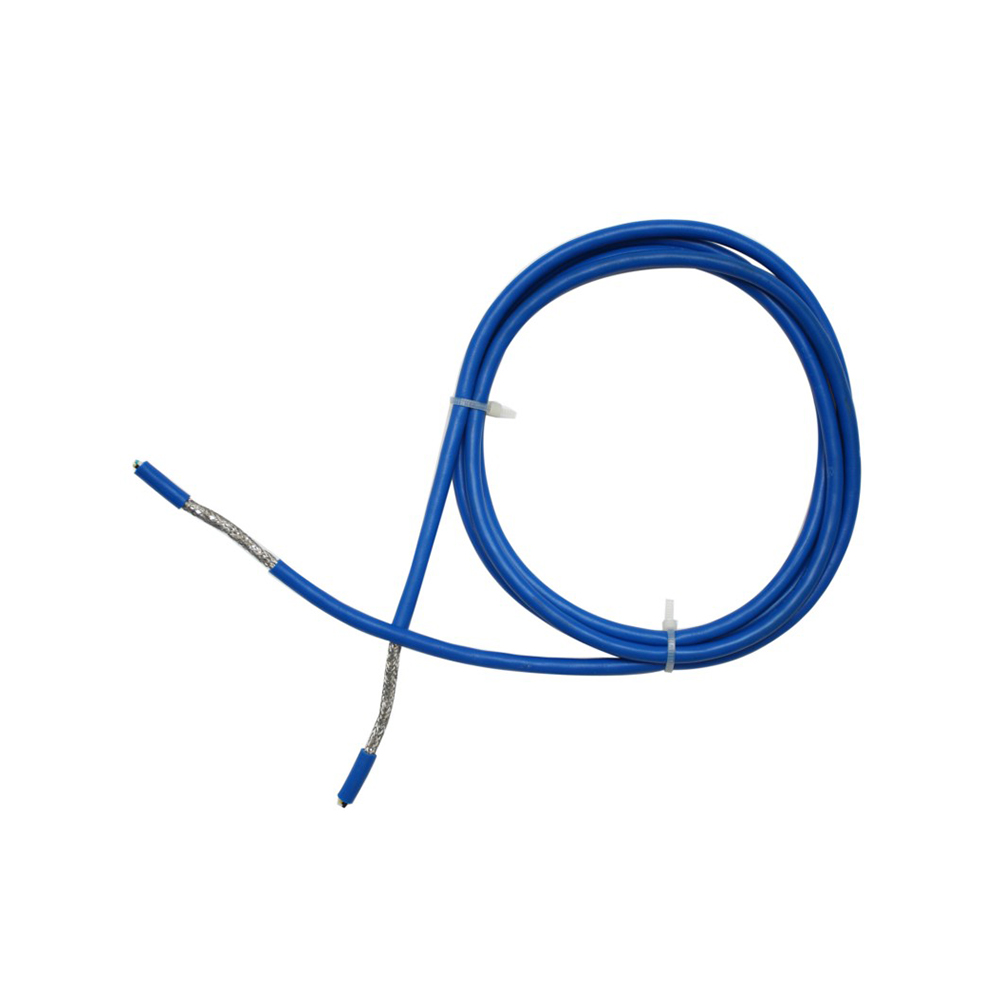

Encordoamento e blindagem do fio central: São usadas estruturas otimizadas de par trançado/estrela-quadrado, combinadas com blindagem trançada de fio de cobre estanhado (cobertura ≥85%) ou blindagem de folha de alumínio para evitar diafonia de sinal e interferência eletromagnética.
Design de tração e torção: Fibras de Kevlar incorporadas ou camadas trançadas de fibra sintética de alto desempenho servem como elementos de suporte de carga para absorver tensões mecânicas e proteger os condutores.
Processo de revestimento: revestimentos externos extrudados de poliuretano (PUR) de alta resistência ao desgaste e óleo ou elastômero especial, geralmente projetados com texturas de baixo atrito ou códigos de cores na superfície.

4. Principais vantagens detalhadas
Vida útil estendida: raio de curvatura e ângulos de torção subestimados, a vida útil dinâmica pode atingir de 5 a 10 milhões de ciclos, reduzindo significativamente o tempo de inatividade e a frequência de substituição.
Transmissão de sinal altamente estável: A blindagem otimizada e o design de par trançado garantem sinais de controle ininterruptos, feedback do codificador e comunicação de barramento com baixas taxas de erro durante movimento contínuo.
Economia de espaço e integração: Os cabos híbridos integram vários cabos funcionais em um, reduzindo o espaço de fiação interna dos robôs, aliviando o peso geral e otimizando o desempenho do movimento.
Alta confiabilidade reduz custos de manutenção: O design robusto minimiza o tempo de inatividade inesperado causado por quebra de cabos ou interferência de sinal, reduzindo os custos de manutenção e perdas de produção.
Segurança e durabilidade: As características retardadoras de chamas, resistentes a óleo e resistentes à corrosão química adaptam-se a ambientes industriais agressivos, garantindo a operação segura do equipamento a longo prazo.

Resumo
Os cabos robóticos são a base para a operação de alta confiabilidade e precisão dos robôs. Seu núcleo tecnológico reside na profunda integração da ciência dos materiais, mecânica estrutural e projeto elétrico para resolver os desafios de durabilidade e integridade do sinal sob estresse mecânico de alta dinâmica.
