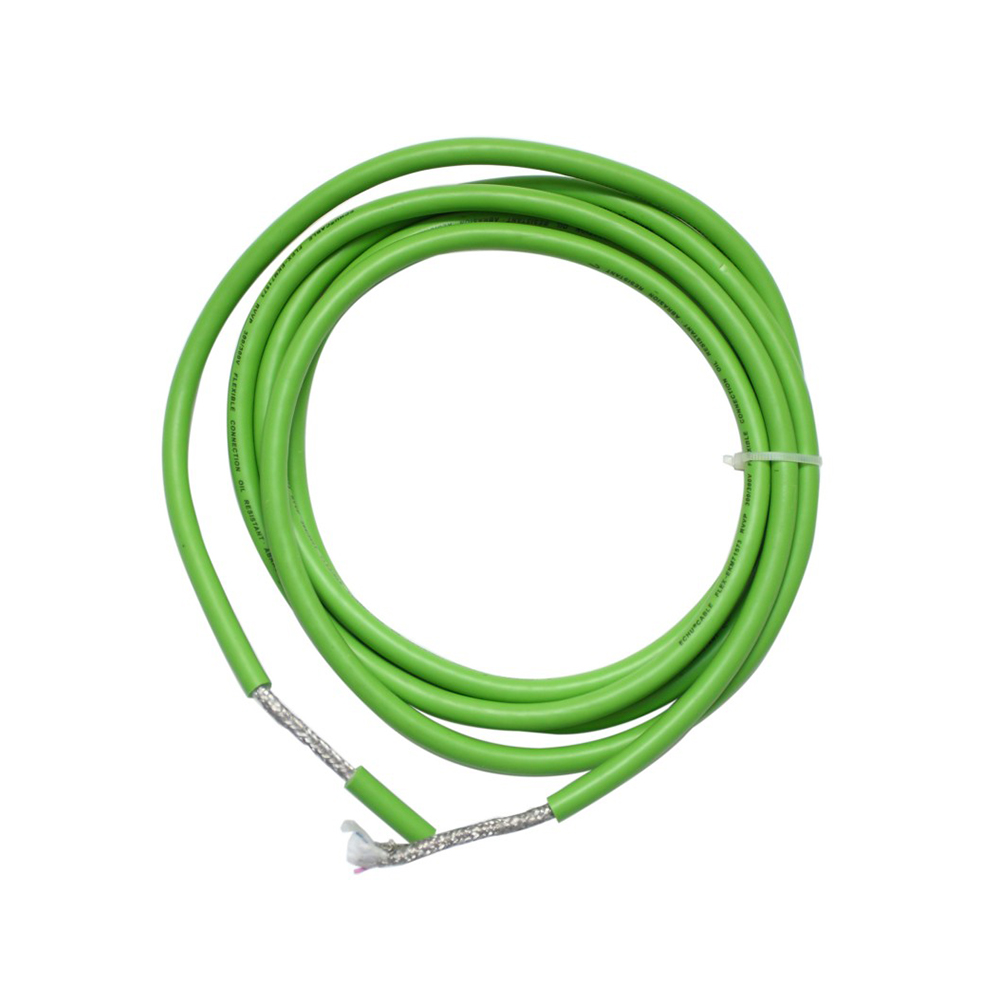

Cabo robô de PVC JQR-246P, blindagem total de cobre

Garantia de integridade do sinal:
O design de blindagem em camadas isola efetivamente a diafonia entre as linhas de energia e as linhas sensíveis de controle/sinal, evitando que ruídos de alta frequência dos servo-drives afetem o feedback do encoder ou a comunicação do barramento, reduzindo assim as taxas de erro.
Durabilidade dinâmica econômica:
Ao mesmo tempo que fornece boa blindagem, mantém a alta relação custo-benefício e milhões de ciclos de curvatura dos cabos robóticos de PVC, atendendo aos requisitos de resistência da maioria dos cenários de automação industrial.
Proteção Ambiental Básica:
A bainha de PVC oferece proteção fundamental contra óleo, graxa, líquido refrigerante e umidade, atendendo às necessidades de ambientes industriais em geral.
Escopo de aplicação: Usado para transmissão confiável de potência mista e sinais sensíveis em equipamentos de automação industrial em geral, onde existe certa interferência eletromagnética e o cabo deve suportar movimento alternativo de média a alta frequência.
Vantagens do cabo robô de PVC JQR-246P
Camada de blindagem trançada de cobre total: Utiliza blindagem trançada de fio de cobre estanhado de alta densidade com cobertura ≥85%, suprimindo efetivamente a interferência eletromagnética e garantindo a transmissão estável dos sinais de controle do robô.
Design Dinâmico Altamente Flexível: Condutores de cobre isentos de oxigênio finamente trançados combinados com revestimento de elastômero de PVC atingem um raio de curvatura mínimo de 5 vezes o diâmetro externo, adequado para cenários de alta frequência em juntas de robôs.
Estrutura resistente à torção e ao desgaste: Passo otimizado de torção do núcleo do cabo e fórmula de revestimento resistente a rasgos suportam torções e fricção repetidas em sistemas de transportadores de cabos robóticos.
Resistência ao óleo e adaptabilidade ambiental: O revestimento de PVC é resistente ao óleo, ácidos fracos e álcalis, tornando-o adequado para ambientes industriais complexos, como fabricação automotiva e montagem eletrônica.
Certificação Segura e Confiável: Certificação UL/CE, com retardamento de chama em conformidade com as normas IEC 60332, atendendo aos requisitos de segurança de equipamentos automatizados.

Pontos de venda de produtos
Cabo Especializado para Robôs Industriais: Fornece soluções integradas de transmissão para energia, sinais e controle em equipamentos automatizados, como robôs de seis eixos e robôs SCARA.
Garantia de sinal anti-interferência: O design de blindagem completa de cobre garante uma transmissão estável e sem distorção de sinais do codificador do servo motor e comunicações de barramento em ambientes eletromagnéticos fortes.
Vida útil dinâmica de longo ciclo: passa em 10 milhões de testes de flexão de transportadores de cabos, adequado para cenários de operação contínua de alta intensidade, como soldagem automotiva e manuseio de materiais.
Cabo Robô Econômico: Otimiza custos ao mesmo tempo em que atende aos requisitos dinâmicos de desempenho, fornecendo uma opção econômica para projetos de automação de pequeno e médio porte.
Compatibilidade de substituição rápida: Diâmetro externo padronizado e design de interface, compatível com canais de cabo e conectores de marcas de robôs convencionais, reduzindo o tempo de inatividade para manutenção.

Condutor: Fio fino de cobre isento de oxigênio (Classe 5 ou 6), especialmente trançado. Faixa de seção transversal: 0,25 mm² a 16 mm² (comum).
Isolamento: PVC flexível especial ou elastômero, codificado por cores.
Estrutura principal: Integração multinúcleo (por exemplo, 4, 8, 12, 19 núcleos, etc.), incluindo:
• Linhas de energia
• Linhas de controle/sinal (normalmente pares trançados para reduzir diafonia interna)
• Linhas de barramento/feedback (por exemplo, pares de codificadores)
Bainha/Enchimento Interno: PVC flexível ou enchimento de algodão, fixando os núcleos e reduzindo o atrito interno.
Estrutura de blindagem (recurso principal): Blindagem total de cobre:
1. Blindagem de pares: Pares de sinais críticos (por exemplo, codificadores, barramentos de comunicação) podem usar blindagem independente de folha de alumínio.
2. Blindagem geral: Malha trançada de cobre estanhado de alta densidade, cobertura ≥80%, fornecendo blindagem eletromagnética abrangente e aterramento confiável.
Bainha Externa: Policloreto de vinila modificado, com boa flexibilidade, resistência à abrasão, resistência ao óleo (IEC 60811-2-1) e resistência aos raios UV. Normalmente cinza ou preto.
Tensão nominal: 300/500V ou 0,6/1kV.
Tensão de teste: 1500V a 3000V (50Hz, 1 minuto).
Temperatura operacional de longo prazo: Móvel: -5°C a 70°C; Fixo: -15°C a 70°C.
Raio de curvatura mínimo: Instalação móvel (em transportadores de cabos): 7,5 × D a 10 × D (D: diâmetro externo do cabo).
Bending Life: >2 milhões a 5 milhões de movimentos alternativos em transportadores de cabo.
Desempenho de torção: Pode suportar torção contínua de ±180°/metro.
Classificação retardante de chama: Em conformidade com IEC 60332-1-2.
