Como a integridade do sinal se degrada em cabos de computador de alta velocidade e quais parâmetros de construção a controlam

Em alto desempenho cabos de computador operando em taxas de dados multi-gigabit, a integridade do sinal não é uma propriedade mensurável única, mas o resultado agregado de quatro mecanismos de degradação interdependentes – atenuação, reflexão, diafonia e conversão de modo – cada um dos quais é controlado por parâmetros de construção específicos na fase de fabricação. A compreensão de como cada mecanismo se origina permite que os engenheiros identifiquem quais atributos de construção do cabo são realmente importantes para uma taxa de dados específica e quais são distinções de marketing sem significado funcional na frequência alvo.

A atenuação aumenta com a frequência devido ao efeito pelicular nos condutores e à perda dielétrica no isolamento, conforme descrito na especificação de perda de inserção do cabo. A 10 Gbps (frequência Nyquist de aproximadamente 5 GHz para sinalização NRZ), a perda de inserção em um cabo de 1 metro é dominada pela perda dielétrica se o isolamento de espuma de polietileno não for usado - o PE sólido tem uma tangente de perda de aproximadamente 0,0002, enquanto o PVC tem uma tangente de perda 250 vezes maior. Para cabos destinados a operar a 25Gbps ou mais, a porcentagem de formação de espuma do dielétrico de isolamento torna-se um parâmetro crítico de fabricação: cada aumento de 10% na fração de vazios de espuma reduz a constante dielétrica efetiva em aproximadamente 0,08 e reduz a tangente de perda proporcionalmente, ampliando significativamente o comprimento utilizável do cabo em uma determinada taxa de dados.

As reflexões surgem em descontinuidades de impedância – qualquer ponto ao longo do cabo onde a impedância característica se desvia do seu valor nominal. A principal fonte de variação de impedância na fabricação é a excentricidade do isolamento: se a parede de isolamento for mais espessa em um lado do condutor do que no outro, a impedância característica local varia à medida que o par de condutores gira através de sua torção. Isto produz variações periódicas de impedância na frequência de torção, o que gera picos de perda de retorno estrutural em frequências específicas correspondentes aos harmônicos do comprimento de torção. Um cabo com comprimento de torção de 15 mm produz uma ressonância de perda de retorno estrutural em aproximadamente 10 GHz — diretamente na banda operacional de aplicações 10GBase-T e PCIe Gen 4. Controlar a excentricidade do isolamento abaixo de ±5% da espessura nominal da parede, por meio do projeto preciso da matriz e da estabilização da pressão de fusão no processo de extrusão, é a contramedida de fabricação contra a perda de retorno estrutural.

Gerações de cabos USB e as mudanças de engenharia necessárias a cada aumento de desempenho

Cada geração USB exigiu mudanças fundamentais na construção dos cabos – não apenas tolerâncias mais rígidas no mesmo design. A progressão de USB 2.0 para USB4 representa um aumento de 1.000 vezes na taxa de dados (480Mbps para 40 Gbps), e as construções de cabos necessárias em cada extremidade desta faixa quase não compartilham características de design em comum além do material do condutor.

O limite de comprimento passivo para cabos USB4 Gen 3×2 (40 Gbps) merece atenção especial. O limite passivo de 0,8 metros não é uma especificação de segurança, mas um limite de integridade do sinal: além desse comprimento, a perda de inserção e a distorção entre pares acumulam-se a um nível que excede a capacidade de equalização do receptor. Os fabricantes de cabos que estendem o alcance passivo além de 0,8 metros a 40 Gbps devem incorporar ICs de retemporizador ativo ou equalizador linear no conjunto do cabo - normalmente em um ou ambos os invólucros do conector - que compensam a atenuação dependente da frequência do cabo. Esses elementos ativos aumentam o custo, exigem energia (extraída do barramento de alimentação USB), geram calor que deve ser dissipado dentro do invólucro do conector e introduzem latência. Um cabo rotulado como "USB4 40 Gbps 2 metros" que não divulga seus componentes ativos ou não consome energia do VBUS quando conectado deve ser visto com ceticismo, pois o desempenho passivo de 40 Gbps a 2 metros não é alcançável com qualquer combinação de condutor e material de isolamento atualmente disponível.

Inclinação intrapar e entre pares: por que erros de tempo em pares diferenciais limitam a taxa máxima de dados

Skew é a diferença de tempo entre os sinais que deveriam chegar simultaneamente e em sistemas de alto desempenho cabos de computador ela se manifesta em dois níveis – dentro de um par diferencial (inclinação intrapar) e entre pares diferentes (inclinação entre pares). Ambos os tipos degradam a integridade do sinal, mas através de mecanismos diferentes, e cada um é controlado por diferentes parâmetros de fabricação.

A inclinação intrapar - a diferença de atraso de propagação entre os condutores "" e "-" de um único par diferencial - surge principalmente da assimetria geométrica entre os dois condutores. Se um condutor de um par tiver um diâmetro fracionadamente maior, uma parede de isolamento ligeiramente mais espessa ou estiver posicionado sistematicamente mais próximo do centro do cabo do que o seu parceiro, ele experimentará uma velocidade de propagação ligeiramente diferente da do seu parceiro. A velocidade de propagação em um cabo é v = c/√(εeff), onde εeff é a constante dielétrica efetiva do isolamento que envolve o condutor - qualquer assimetria no ambiente dielétrico entre os dois condutores de um par produz uma diferença de velocidade de propagação e, portanto, inclinação intrapar. A 40 Gbps (UI de 25 ps para sinalização NRZ), mesmo 1 ps/m de inclinação intrapar acumulada em um cabo de 1 metro ocupa 4% do intervalo da unidade, deixando muito pouca margem para o relógio do receptor e o circuito de recuperação de dados amostrarem corretamente os dados recebidos. A especificação USB4 Gen 3×2 limita a inclinação intrapar a 3 ps/m, o que requer correspondência de diâmetro do condutor dentro de ±0,5% e excentricidade da parede de isolamento abaixo de ±3% em todo o comprimento do cabo.

A inclinação entre pares – a diferença de atraso de propagação entre pares separados que transportam sinais relacionados – torna-se crítica em protocolos que usam múltiplas pistas em paralelo, como PCIe, HDMI 2.1 e DisplayPort 2.0. Nestes protocolos, uma palavra de dados de múltiplas pistas é dividida em pares e o chip receptor deve alinhar todas as pistas para reconstruir os dados originais. O receptor usa circuitos de compensação de inclinação pista a pista para compensar a distorção entre pares, mas essa compensação tem um intervalo finito – normalmente 20–64 UI para receptores PCIe Gen 5. Se a inclinação entre pares no conjunto de cabos exceder a faixa de compensação do receptor, o link não poderá ser estabelecido, mesmo que cada pista individual tenha qualidade de sinal aceitável. A inclinação entre pares é controlada principalmente pela correspondência do comprimento elétrico de todos os pares de dados dentro do cabo – garantindo que cada par tenha a mesma constante dielétrica efetiva e o mesmo comprimento do caminho físico. Isto é conseguido através de comprimentos de colocação correspondentes, constante dielétrica de isolamento correspondente em todos os pares (exigindo viscosidade consistente do composto de isolamento durante a extrusão) e roteamento de pares de comprimento correspondente dentro do conjunto de cabos.

Tecnologia de cabo óptico ativo: quando e por que os cabos de cobre para computador atingem seus limites físicos

Os cabos de computador de alto desempenho à base de cobre enfrentam uma limitação física fundamental: à medida que as taxas de dados aumentam, o efeito pelicular e a perda dielétrica aumentam proporcionalmente, reduzindo o comprimento máximo do cabo passivo que pode suportar uma determinada taxa de dados. Para 100 Gbps e acima, essa limitação se torna uma restrição prática em comprimentos de cabos relevantes para a fiação do rack do data center (3 a 5 metros) e conexões entre racks (10 a 30 metros). Cabos ópticos ativos (AOC) — que usam interfaces elétricas de cobre padrão em ambas as extremidades, mas convertem o sinal em óptico dentro do invólucro do conector para transmissão por fibra óptica — contornam essa limitação usando um meio de transmissão (luz em fibra) com atenuação insignificante por metro nas distâncias do data center.

A conversão óptica para elétrica em um AOC ocorre no IC do driver VCSEL (laser emissor de superfície de cavidade vertical) no conector de transmissão e no fotodetector no conector de recepção. O cabo de cobre entre a porta do equipamento e o driver VCSEL normalmente tem menos de 10–15 mm – curto o suficiente para que as perdas de cobre sejam insignificantes, independentemente da taxa de dados. Essa arquitetura permite que os AOCs apresentem uma interface elétrica padrão (SFP, QSFP28, QSFP-DD ou outros fatores de forma) ao equipamento host enquanto estende de forma transparente o comprimento efetivo do link para 50–100 metros ou mais, dependendo do tipo de fibra e do comprimento de onda óptico. Do ponto de vista do equipamento host, o AOC é indistinguível de um cabo de conexão direta (DAC) de cobre passivo — nenhuma configuração de driver ou alterações na camada de link são necessárias.

As compensações que regem a escolha entre DAC de cobre passivo, cabo de cobre ativo e AOC em aplicações de data center são resumidas em três dimensões principais:

• Faixa de comprimento: O DAC de cobre passivo é ideal para 0–3 metros a 100 Gbps e 0–1 metro a 400 Gbps. Os cabos de cobre ativos estendem o alcance passivo para 5–7 metros a 100 Gbps. O AOC suporta de 1 a 100 metros (e até 300 metros com fibra monomodo), tornando-o a única opção viável para conexões entre corredores e entre racks a 400 Gbps e acima.
• Consumo de energia: O DAC de cobre passivo não consome energia no próprio conjunto de cabos (apenas no transceptor). O cobre ativo consome 0,5–1,5 W por extremidade na eletrônica incorporada no cabo. O AOC consome 1,0–3,0 W por extremidade no driver VCSEL e nos circuitos fotodetectores. Em um data center com 10.000 links ativos, a diferença de potência entre o DAC passivo e o AOC pode representar de 20 a 30 kW de carga térmica adicional, exigindo capacidade de resfriamento.
• Reparabilidade e flexibilidade: O DAC de cobre passivo pode ser reterminado em campo se um conector estiver danificado; o cabo em si não possui componentes que possam falhar independentemente de danos físicos. Os conjuntos AOC não podem ser reparados – uma falha no VCSEL, driver IC ou emenda de fibra requer a substituição de todo o conjunto do cabo. Os cabos AOC também são mais vulneráveis ​​a violações do raio de curvatura do que os cabos de cobre, já que os limites do raio de curvatura da fibra (normalmente 30 mm para fibra multimodo OM3/OM4) são mais rígidos do que os dos cabos de computador de cobre.

Especificações do cabo PCIe da 3ª à 6ª geração: o que muda entre as gerações e por quê

O PCI Express evoluiu ao longo de seis gerações, com a taxa de dados duplicando a cada etapa, e cada transição de geração exigiu mudanças na construção dos cabos para manter a integridade do sinal dentro da margem de conformidade da especificação. Ao contrário dos cabos de rede onde o cabo é o principal meio de transmissão de sinal, os cabos PCIe conectam slots de expansão ou placas complementares onde o cabo é um segmento de um canal mais longo, incluindo traços de PCB, conectores e vias – tornando o orçamento de perda de inserção do cabo apenas uma fração do orçamento total do canal.

PCIe Gen 3 (8 GT/s por pista) especificou um limite total de perda de inserção de canal de 20 dB a 4 GHz (a frequência Nyquist para sinalização NRZ de 8 GT/s). Para um segmento de cabo dentro deste canal, uma alocação prática é de 8 a 10 dB, permitindo comprimentos de cabo de 1 a 2 metros com construção de par trançado bem projetado e blindado usando isolamento PE sólido. O esquema de codificação (128b/130b) introduzido na Geração 3 melhorou a eficiência da codificação, mas não alterou a frequência de Nyquist em relação à taxa de linha.

PCIe Gen 4 (16 GT/s) dobrou a frequência de Nyquist para 8 GHz, quase dobrando a perda de inserção para o mesmo comprimento de cabo porque a perda de efeito de pele do condutor (proporcional a √f) e a perda dielétrica (proporcional a f) aumentaram. Para manter a perda de inserção do segmento de cabo dentro da alocação reduzida, o isolamento de espuma de PE tornou-se efetivamente obrigatório para cabos com comprimento superior a 0,5 metros na Geração 4, já que o PE sólido produz uma perda de inserção 15–20% maior a 8 GHz do que uma construção de PE de espuma equivalente. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) levou os requisitos de perda de inserção de cabos ao ponto em que PCIe SIG lançou o OCuLink e PCIe Cable Specification v2.0 definindo requisitos de cabos ativos, reconhecendo que comprimentos de cabos passivos superiores a 1 metro a 32 GT/s requerem condicionamento de sinal incorporado para manter a conformidade.

PCIe Gen 6 introduziu a codificação PAM4 (modulação de amplitude de pulso de 4 níveis) no lugar de NRZ, que reduziu pela metade a frequência Nyquist necessária para uma determinada taxa de dados (64 GT/s com PAM4 tem o mesmo Nyquist de 16 GHz que 32 GT/s NRZ). Essa mudança de codificação aliviou parcialmente os requisitos de perda de inserção do cabo, mas introduziu requisitos de linearidade: o PAM4 usa quatro níveis de sinal em vez de dois, e a não linearidade na resposta de frequência do cabo faz com que as alturas dos olhos em diferentes níveis de sinal sejam desiguais, reduzindo a margem de ruído para as aberturas internas dos olhos. Cabos de computador de alto desempenho para PCIe Gen 6 devem, portanto, atender não apenas aos limites de perda de inserção, mas também aos limites de variação de atraso de grupo (a dependência da frequência da velocidade de propagação do sinal), o que introduz distorção de amplitude para fase que afeta desproporcionalmente o desempenho do PAM4.

Opções de materiais condutores para cabos de computador de alta velocidade: comparação entre alumínio revestido de cobre e cobre banhado a prata

O material condutor em um cabo de computador de alto desempenho é uma especificação com mais nuances do que parece. O cobre é a linha de base universal, mas duas construções de condutores modificados – alumínio revestido de cobre (CCA) e cobre banhado a prata (SPC) – são usadas em contextos específicos, e suas compensações de desempenho são pouco compreendidas na prática geral de compras.

Alumínio revestido de cobre (CCA)

Os condutores CCA consistem em um núcleo de alumínio revestido com uma fina camada externa de cobre. A espessura da camada de cobre é normalmente de 10 a 15% do raio do condutor. O CCA oferece redução significativa de peso e custo em comparação com o cobre sólido – a densidade do alumínio é de 2,7 g/cm³ versus 8,9 g/cm³ do cobre, portanto os condutores CCA são aproximadamente 40–45% mais leves por unidade de comprimento. Em altas frequências, onde o efeito pelicular confina a corrente à superfície do condutor, o CCA se comporta essencialmente de forma idêntica ao cobre sólido: a profundidade da pele em 1 GHz no cobre é de aproximadamente 2 μm, que é muito mais fina do que a espessura do revestimento de cobre em condutores CCA práticos. Por esta razão, o CCA é tecnicamente aceitável para condutores de sinais de alta frequência onde a densidade de corrente está concentrada na camada de revestimento de cobre. A limitação do CCA surge em aplicações CC e de baixa frequência, onde a corrente penetra toda a seção transversal do condutor: a condutividade do alumínio é aproximadamente 61% da do cobre, portanto, os condutores CCA têm resistência CC significativamente maior do que o cobre sólido do mesmo diâmetro. Para os condutores de alimentação dentro de um cabo de computador (USB VBUS, alimentação auxiliar PCIe), maior resistência DC significa maior queda de tensão e maior aquecimento I²R na corrente nominal — tornando o cobre sólido preferível para condutores de alimentação no mesmo cabo onde os condutores de dados CCA podem ser aceitáveis.

Cobre banhado a prata (SPC)

A prata tem condutividade ligeiramente maior que o cobre (6,30 × 10⁷ S/m vs. 5,96 × 10⁷ S/m), e suas características de superfície superiores - o óxido de prata é condutor, ao contrário do óxido de cobre - tornam o revestimento de prata benéfico em frequências muito altas, onde a corrente flui em uma camada superficial extremamente fina. A principal vantagem prática do revestimento prateado em cabos de computador de alta frequência não é a melhoria marginal da condutividade, mas a prevenção da formação de óxido de cobre na superfície do condutor. O óxido de cobre é um semicondutor com condutividade muito menor que o cobre metálico; à medida que a oxidação da superfície do condutor progride, a resistência efetiva da profundidade da camada aumenta acima do valor previsto pela condutividade do cobre em massa, causando maior perda de inserção do que a especificada para o cabo. O revestimento de prata, ao fornecer uma camada superficial resistente à oxidação, mantém a resistência superficial do condutor no valor projetado durante toda a vida útil do cabo. Este benefício é mais significativo em cabos armazenados por longos períodos antes do uso ou em operação em ambientes úmidos ou levemente corrosivos. Para cabos usados ​​imediatamente após a fabricação em ambientes limpos, a diferença entre condutores prateados e de cobre nu é mensurável, mas normalmente pequena em relação ao limite de especificação de perda de inserção.

Como as especificações de cabos de computador OEM devem ser escritas para evitar falhas de desempenho na produção

Especificações personalizadas de cabos de computador OEM que se concentram exclusivamente em parâmetros elétricos – impedância, perda de inserção, diafonia – sem especificar os atributos de construção subjacentes que produzem esses parâmetros criam um problema de verificação: um cabo pode atender às especificações elétricas medidas em um lote de amostra enquanto usa opções de construção que produzirão desempenho fora das especificações sob diferentes condições de produção ou após envelhecimento. Uma especificação OEM robusta define os parâmetros mensuráveis ​​de desempenho elétrico e as restrições de construção que garantem que esses parâmetros sejam mantidos em todos os lotes de produção e durante toda a vida útil.

Os seguintes parâmetros de construção devem ser explicitamente especificados em uma especificação OEM de cabo de computador de alto desempenho, em vez de serem deixados a critério do fabricante:

• Material do condutor e classe de encordoamento: Especifique cobre sólido ou trançado, cobre nu ou cobre banhado a prata ou CCA, e a classe de trançamento (IEC 60228 Classe 2, 5 ou 6) separadamente para condutores de sinal e de energia dentro do mesmo cabo. Uma especificação que diz apenas “condutor 28 AWG” deixa o fabricante livre para usar CCA para condutores de energia e cobre sólido para condutores de sinal – ou o inverso – sem divulgação.
• Material de isolamento e porcentagem de espuma (se espumada): Especifique o tipo de polímero de isolamento (PE sólido, PE espumado com percentagem mínima de espuma, FEP ou PTFE) em vez de apenas a espessura nominal da parede. Dois cabos com espessura de parede de isolamento idêntica, mas com constantes dielétricas diferentes (PE sólido vs. PE espumado) terão impedâncias características diferentes e valores de perda de inserção diferentes em alta frequência.
• Faixa de comprimento e tolerância de torção: Especifique o comprimento nominal da configuração e o desvio máximo permitido para cada par diferencial. O comprimento da camada controla diretamente a frequência de pico de perda de retorno estrutural e o equilíbrio do par; a variação descontrolada do comprimento da camada produz variação de impedância entre lotes que pode ser difícil de diagnosticar sem testes de reflectometria no domínio do tempo.

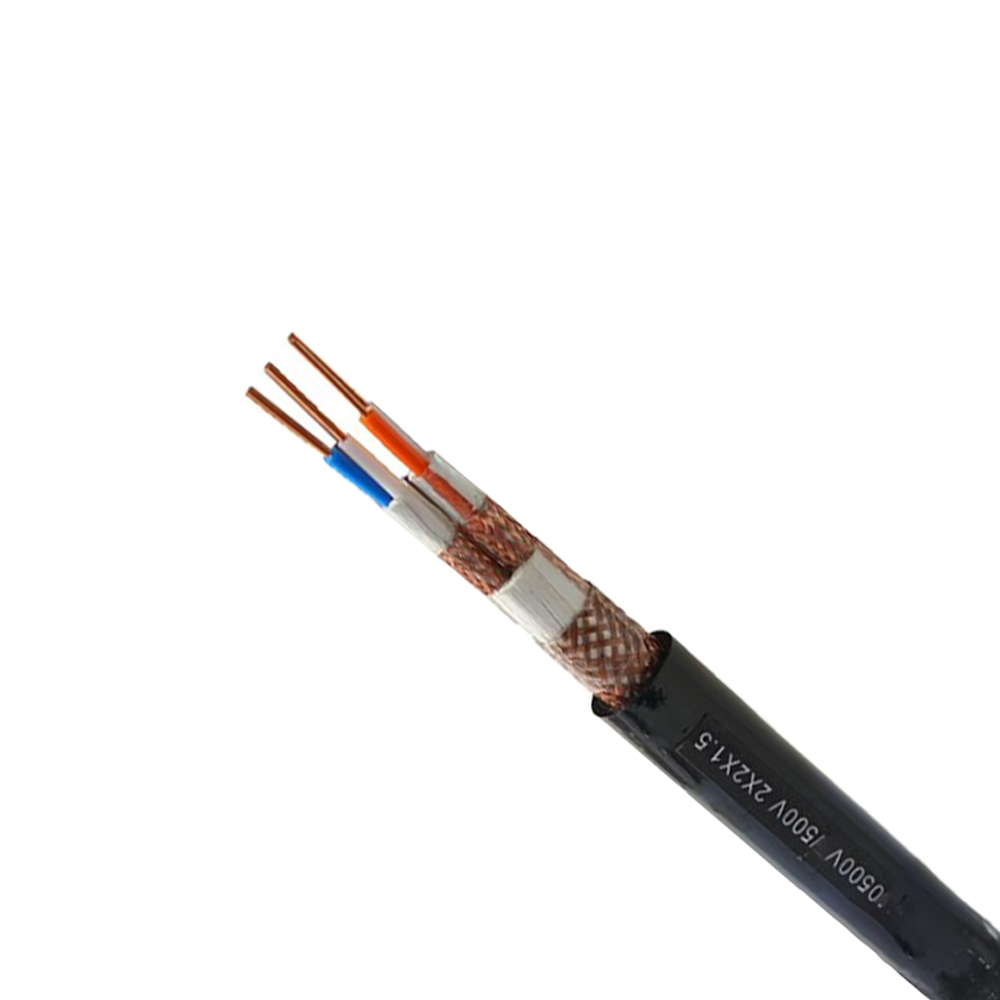

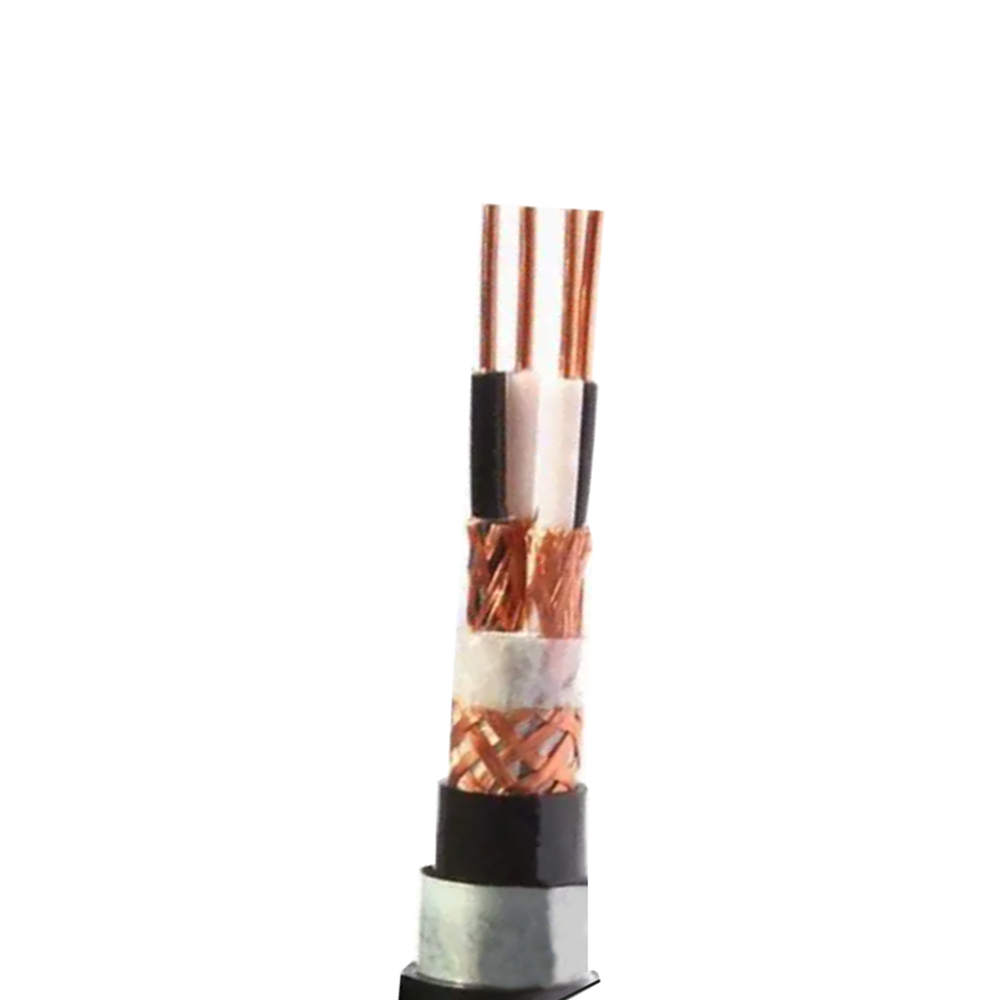

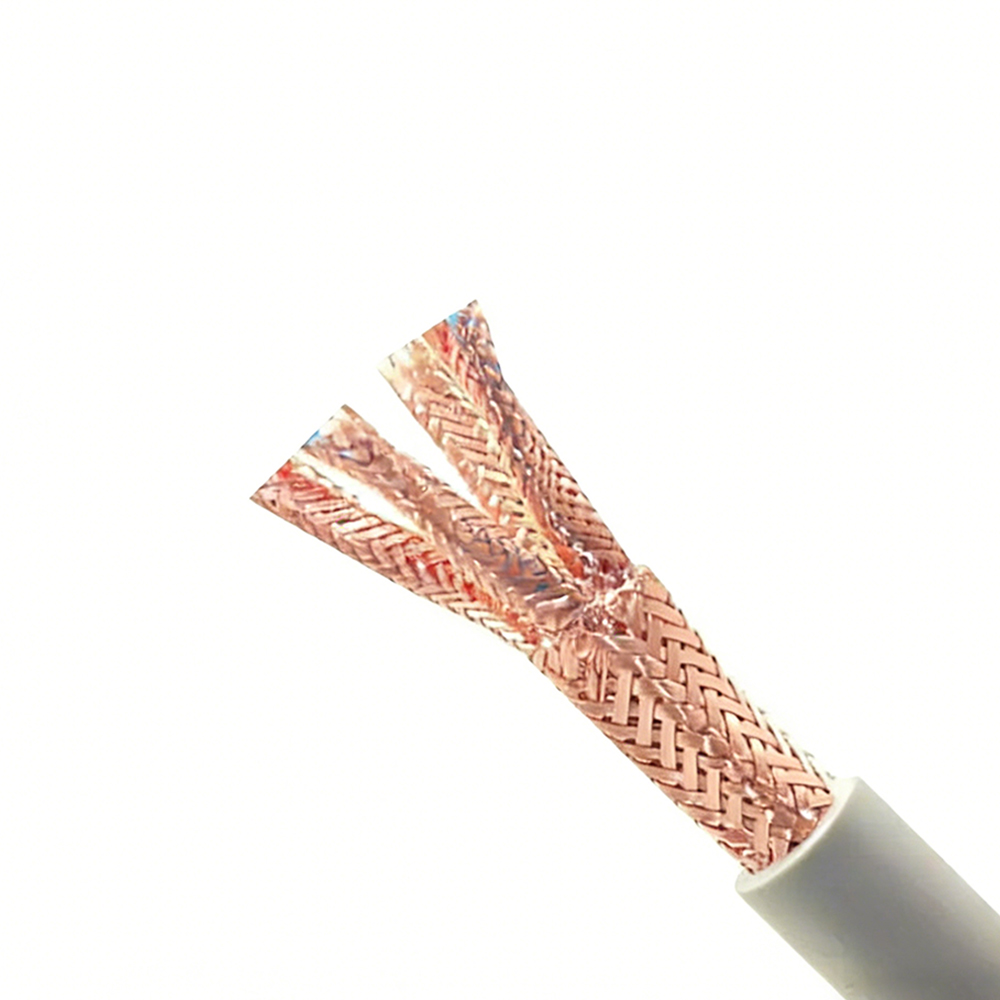

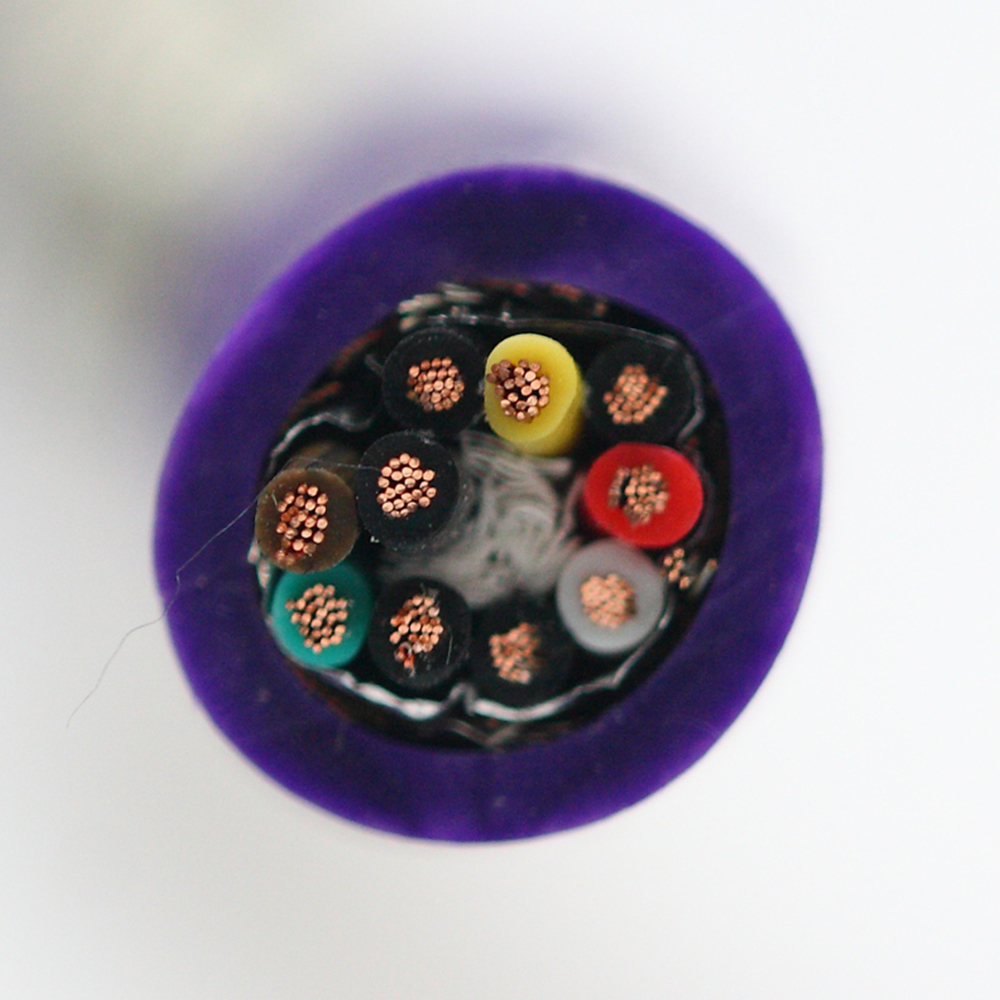

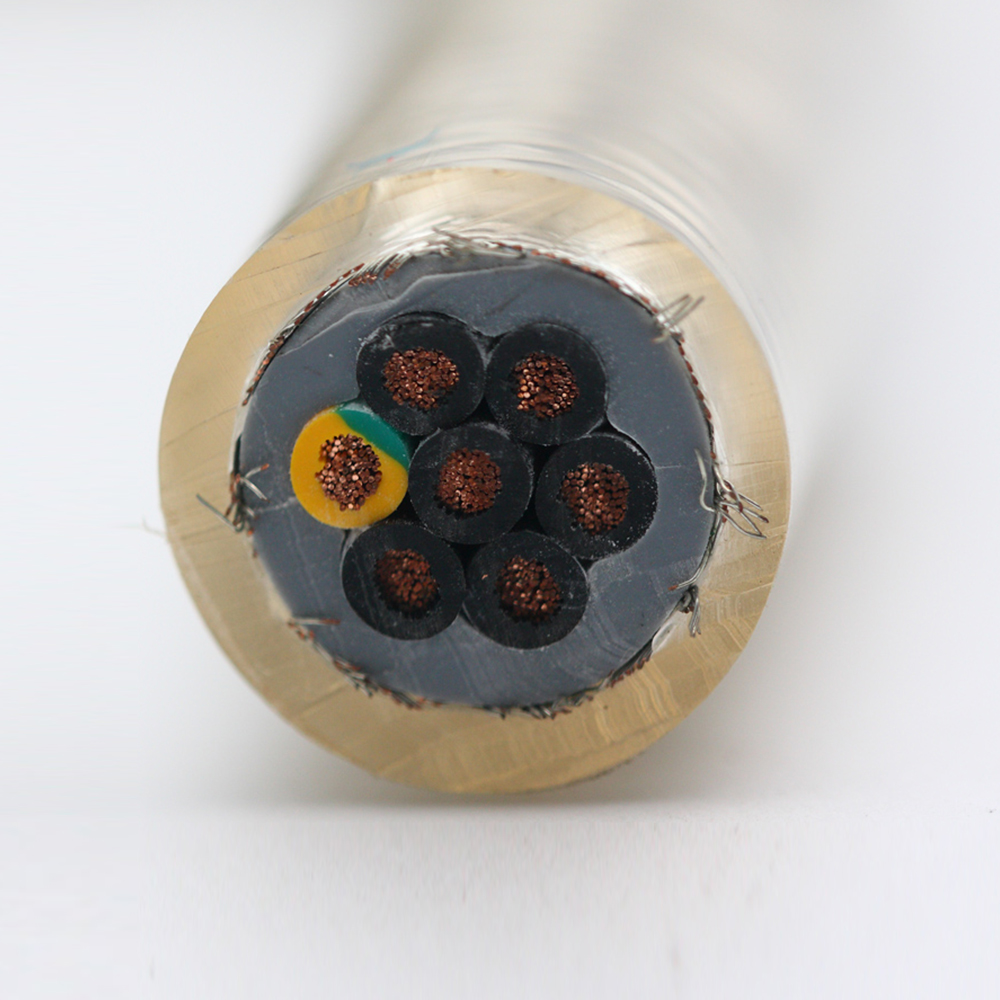

• Construção e cobertura do escudo: Especifique o tipo de folha (poliéster aluminizado ou polipropileno aluminizado), a porcentagem de sobreposição da folha e o material do fio dreno para cada par de blindagem, além da porcentagem geral de cobertura da trança e do diâmetro do fio para a blindagem trançada externa. "Totalmente blindado" sem esses detalhes permite que os fabricantes usem construções de cobertura mínima que tecnicamente incluem material de blindagem, mas fornecem supressão EMI inadequada em frequências de gigahertz.
• Requisitos da Inspeção do Primeiro Artigo (FAI): Especifique quais parâmetros devem ser medidos em uma amostra da primeira execução de produção, quais equipamentos e procedimentos de teste devem ser usados e o que constitui um resultado aprovado. O FAI é o mecanismo contratual que impede a substituição por uma construção de menor custo após aprovação da amostra. Sem requisitos explícitos da FAI nas especificações do OEM, o fabricante não tem obrigação contratual de manter a construção usada na amostra aprovada nas execuções de produção subsequentes.

Para cabos de computador destinados ao uso em produtos sujeitos a certificação regulatória — UL, CE, FCC Parte 15 — a especificação OEM também deve esclarecer se o cabo em si deve ter certificação individual ou se será certificado como um componente na montagem do produto final. A certificação em nível de cabo exige que a construção específica seja testada e listada no esquema do organismo de certificação; a certificação do produto final cobre o cabo como um componente interno sem exigir marcas independentes no nível do cabo. O desalinhamento entre o que é especificado e o que o caminho de certificação realmente exige é uma causa comum de atrasos no projeto quando a revisão regulatória revela que um cabo especificado como "listado pela UL" é na verdade reconhecido pela UL apenas como um componente ou possui listagem da UL para uma classificação de tensão/temperatura diferente da exigida pela aplicação pretendida.
