Por que cabos com isolamento aéreo substituem condutores aéreos desencapados e o que a transição exige

A substituição de condutores aéreos desencapados por cabo isolado aéreo s (AIC) em redes de distribuição é impulsionado por uma combinação de fatores de segurança, confiabilidade e manutenção que aumentam significativamente em ambientes de instalação específicos. Condutores nus em postes de madeira ou concreto têm sido a tecnologia padrão de distribuição aérea há mais de um século, mas seu desempenho em áreas com vegetação densa, ambientes costeiros e redes urbanas com alta taxa de falhas impulsionou a adoção generalizada de alternativas isoladas a partir da década de 1970 na Escandinávia e progressivamente adotadas em toda a Ásia, África e América Latina ao longo das décadas seguintes.

A principal vantagem técnica dos cabos com isolamento aéreo sobre os condutores desencapados é a redução da corrente de falta do contato condutor-condutor e condutor-árvore. Uma linha de distribuição nua de 11 kV que passa pela copa das árvores requer um corredor livre de 2 a 3 metros de cada lado para evitar o contato do ramal sob carga de vento; um cabo aéreo isolado pode tolerar contato direto de ramificação sem início de falta porque o isolamento suporta a tensão de contato durante o evento de contato. Isto permite que as larguras das faixas de domínio sejam reduzidas em 40-60%, reduzindo significativamente os custos de desmatamento e o impacto ambiental nas regiões florestais. O isolamento não fornece tolerância de contato permanente – a pressão sustentada do ramal acabará desgastando a capa e penetrando no condutor – mas converte falhas instantâneas potencialmente fatais em condições gerenciáveis ​​de desenvolvimento lento que podem ser detectadas e eliminadas antes de se tornarem interrupções.

A transição de sistemas aéreos simples para sistemas aéreos isolados requer mudanças no hardware, nas práticas de instalação e na coordenação do sistema de proteção que são frequentemente subestimadas no planejamento do projeto. Conexões de pólo condutor desencapado - isoladores de topo de fixação, isoladores de carretel e ferragens de cruzeta - não são compatíveis com a instalação AIC, que requer sistemas de suporte de fio mensageiro, garras helicoidais pré-formadas, braçadeiras de suspensão e braçadeiras de tensão projetadas para o diâmetro externo do cabo específico e classificação de tensão mecânica. As configurações do relé de proteção calibradas para correntes de falta com condutor desencapado devem ser recalibradas para cabos isolados, onde o isolamento atrasa o desenvolvimento da falta, alterando o perfil tempo-corrente visto pelos relés de sobrecorrente. As concessionárias que instalam condutores AIC em hardware projetado para condutores desencapados, ou que não conseguem ajustar as configurações do relé de proteção, frequentemente experimentam detecção de falta perdida ou disparos indesejados no período de transição.

Projeto de fio mensageiro em cabos agrupados aéreos de baixa tensão e seu efeito na curvatura e na tensão

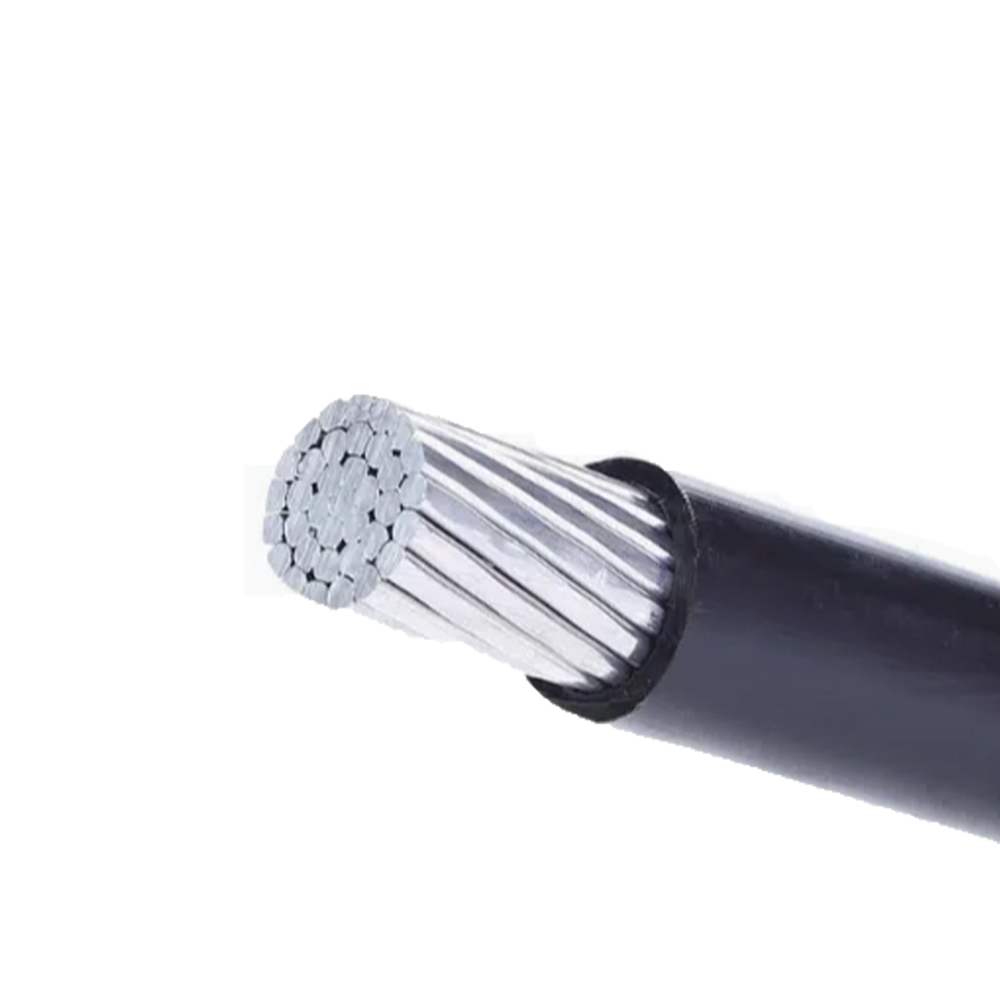

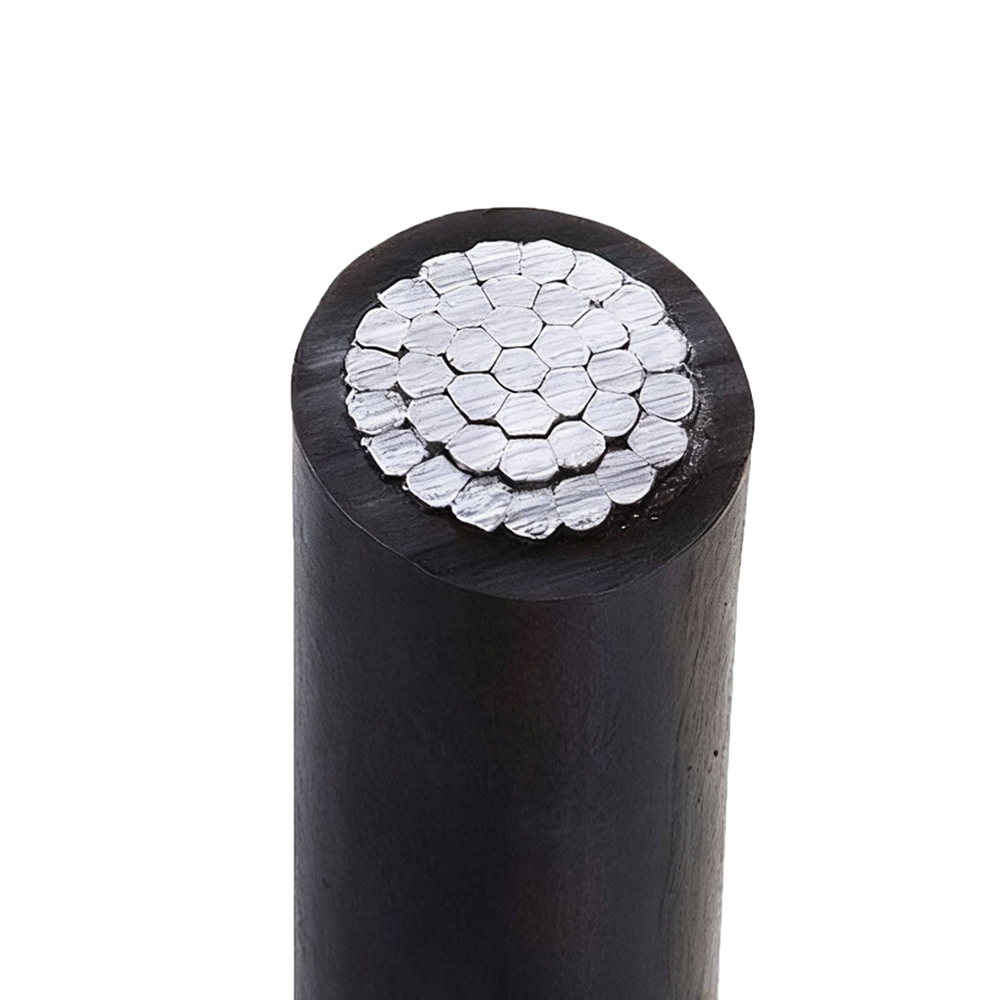

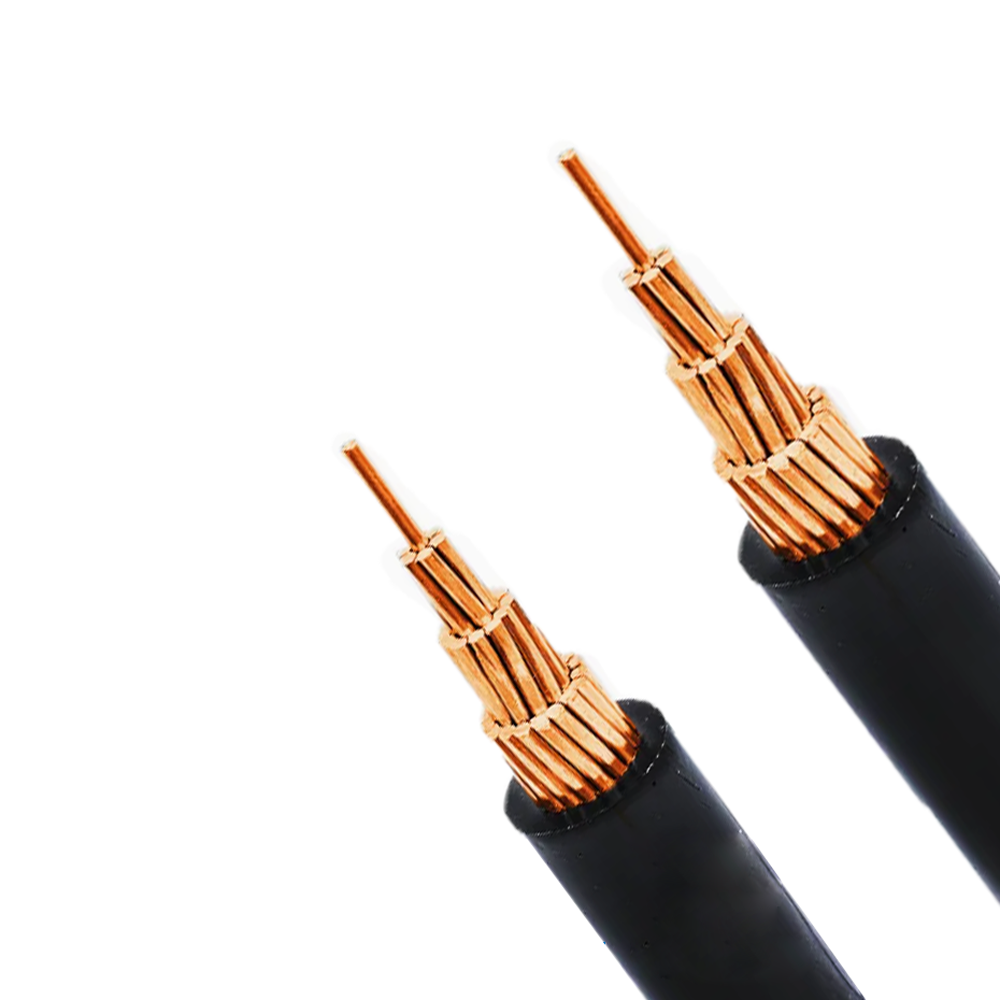

Os cabos agrupados aéreos de baixa tensão (ABC, normalmente com classificação de 0,6/1 kV) estão disponíveis em duas configurações mecânicas: com um fio mensageiro nu ou isolado dedicado que transporta toda a carga mecânica do feixe e configurações autossustentáveis onde um dos condutores isolados serve como neutro mecânico. A escolha entre essas configurações tem consequências significativas na capacidade do comprimento do vão, na tensão da instalação, no comportamento de flexão sob variação de temperatura e na confiabilidade mecânica a longo prazo.

No ABC suportado por mensageiro, o fio mensageiro é normalmente um fio de aço galvanizado ou um condutor de alumínio reforçado com aço (ACSR) selecionado independentemente dos requisitos de corrente elétrica. O mensageiro carrega a carga catenária de todo o feixe de cabos, e os condutores isolados ficam pendurados nele usando abraçadeiras ou garras pré-formadas em intervalos regulares – normalmente a cada 0,5–1,0 metros ao longo do vão. O projeto mecânico do mensageiro é regido pela extensão máxima de projeto do cabo, pelas condições de carga de vento e gelo aplicáveis ​​à região de instalação e pela curvatura máxima permitida (que afeta a altura necessária do poste acima do solo). Para um vão de 60 metros em uma zona de vento moderado com um feixe ABC de 4 núcleos 4 × 70 mm², a tensão do mensageiro sob condições de carga máxima pode atingir 8–12 kN, exigindo uma resistência à ruptura do mensageiro de pelo menos 24–36 kN com um fator de segurança de 3. Usar um mensageiro subdimensionado que desenvolve curvatura excessiva no verão (quando a expansão térmica alonga os condutores de alumínio) pode fazer com que o feixe entre em contato com estruturas ou vegetação abaixo da altura livre projetada.

O ABC autossustentável elimina o mensageiro separado usando o condutor neutro como neutro elétrico e como transportador de carga mecânica. O condutor neutro nesta configuração deve ser classificado mecanicamente para a carga total da catenária, o que significa que geralmente é construído em CAA (condutor de alumínio reforçado com aço) ou liga de alumínio trefilado, em vez do alumínio recozido usado nos condutores de fase. A tensão no condutor neutro sob carga máxima de gelo e vento deve estar dentro do limite de tensão nominal do condutor, o que restringe a extensão máxima alcançável. Para BT ABC autoportante, os vãos máximos típicos variam de 40 a 80 metros, dependendo do tamanho do condutor e da classe de carga regional; além desses vãos, são necessários pólos de suporte intermediários, mesmo que a queda de tensão ao longo do vão permita um vão elétrico mais longo. A configuração autossustentável é mais simples de instalar (não é necessária instalação separada do mensageiro), mas oferece menos flexibilidade de projeto do que os sistemas suportados pelo mensageiro para geometrias de vão incomuns ou condições de carga pesada de gelo.

Seleção de material de isolamento para cabos aéreos de média tensão em ambientes exigentes

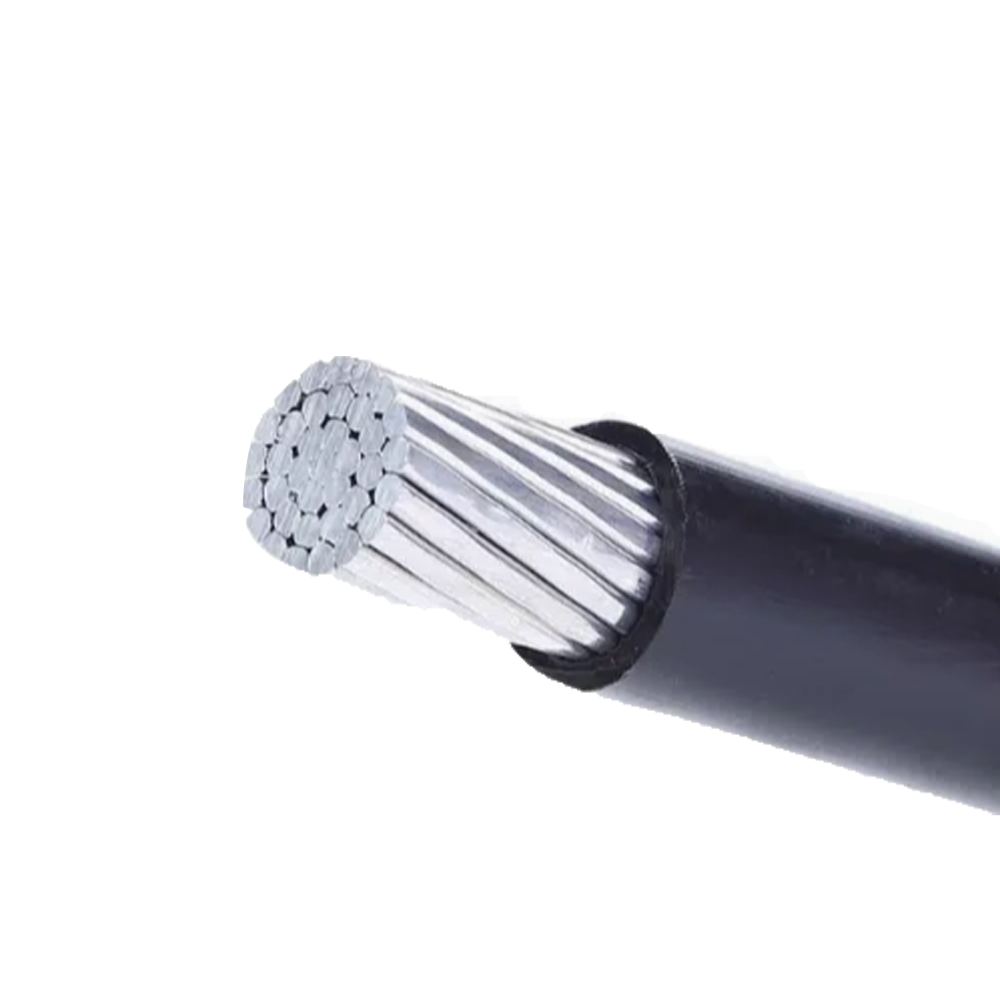

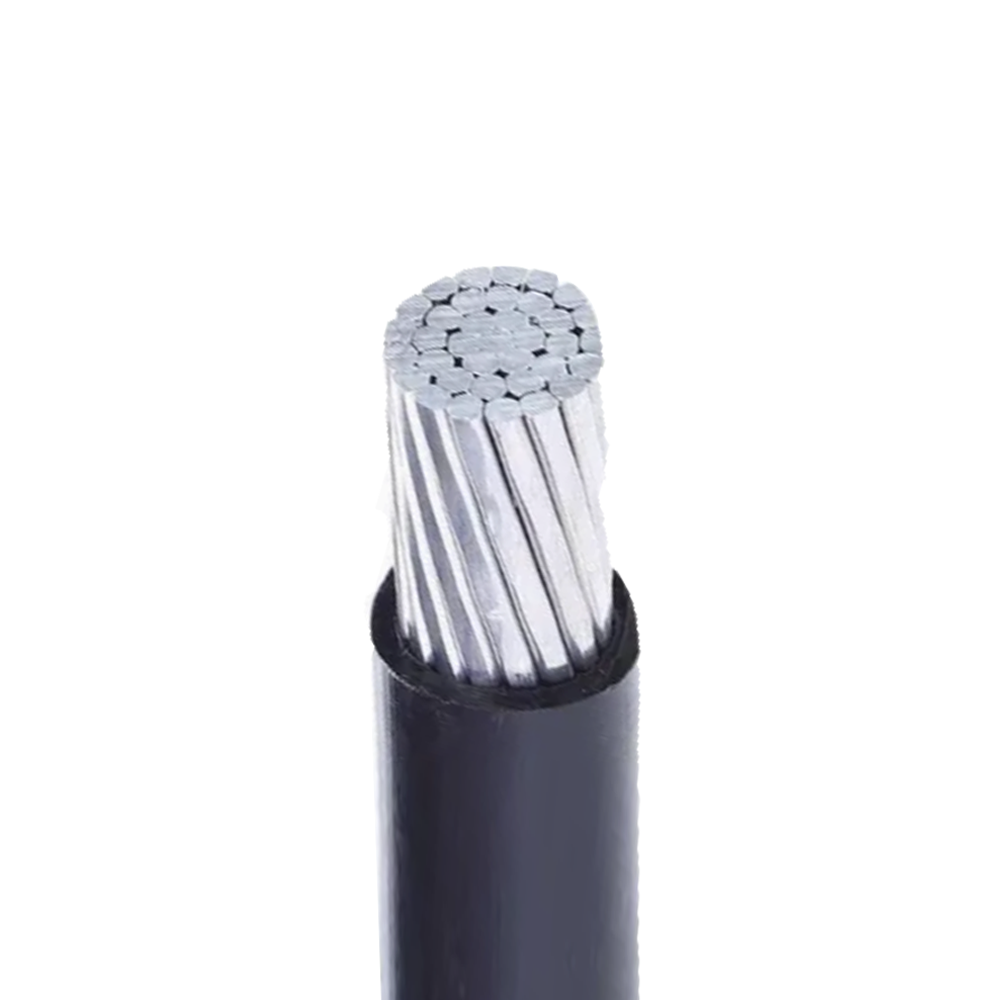

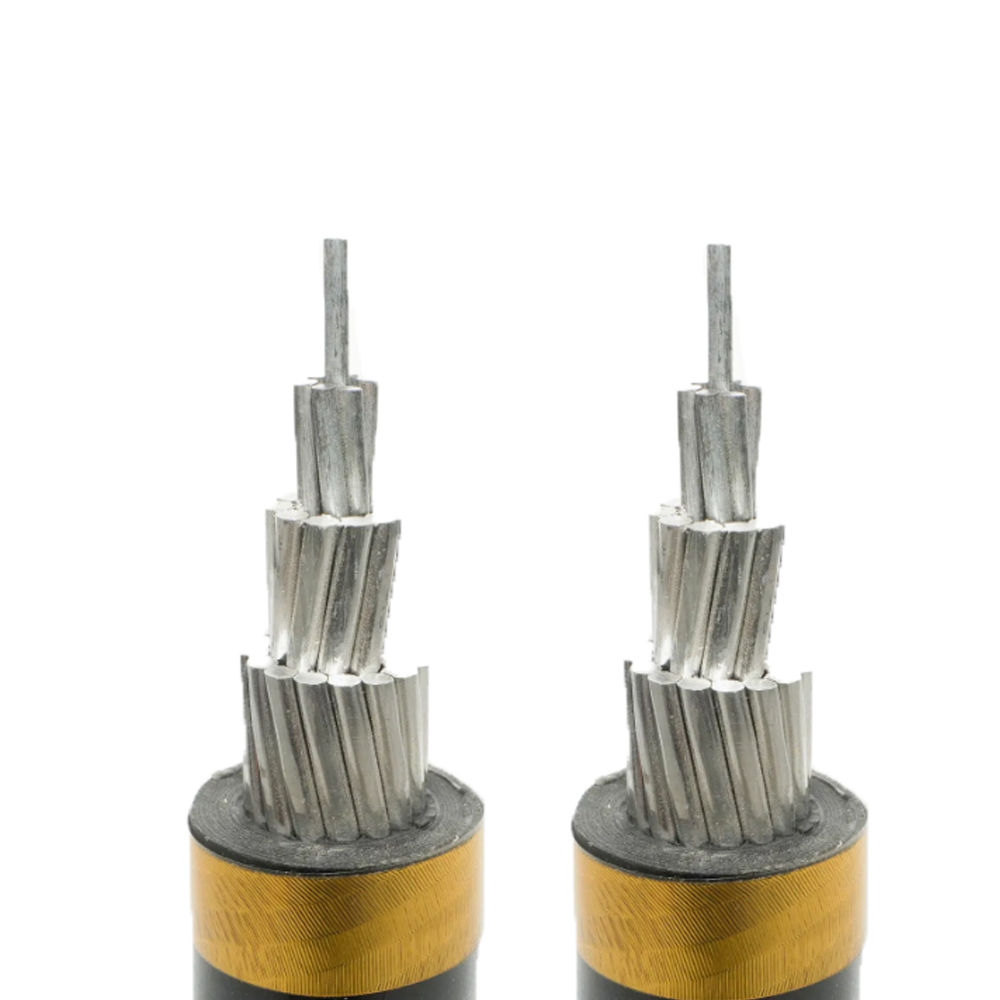

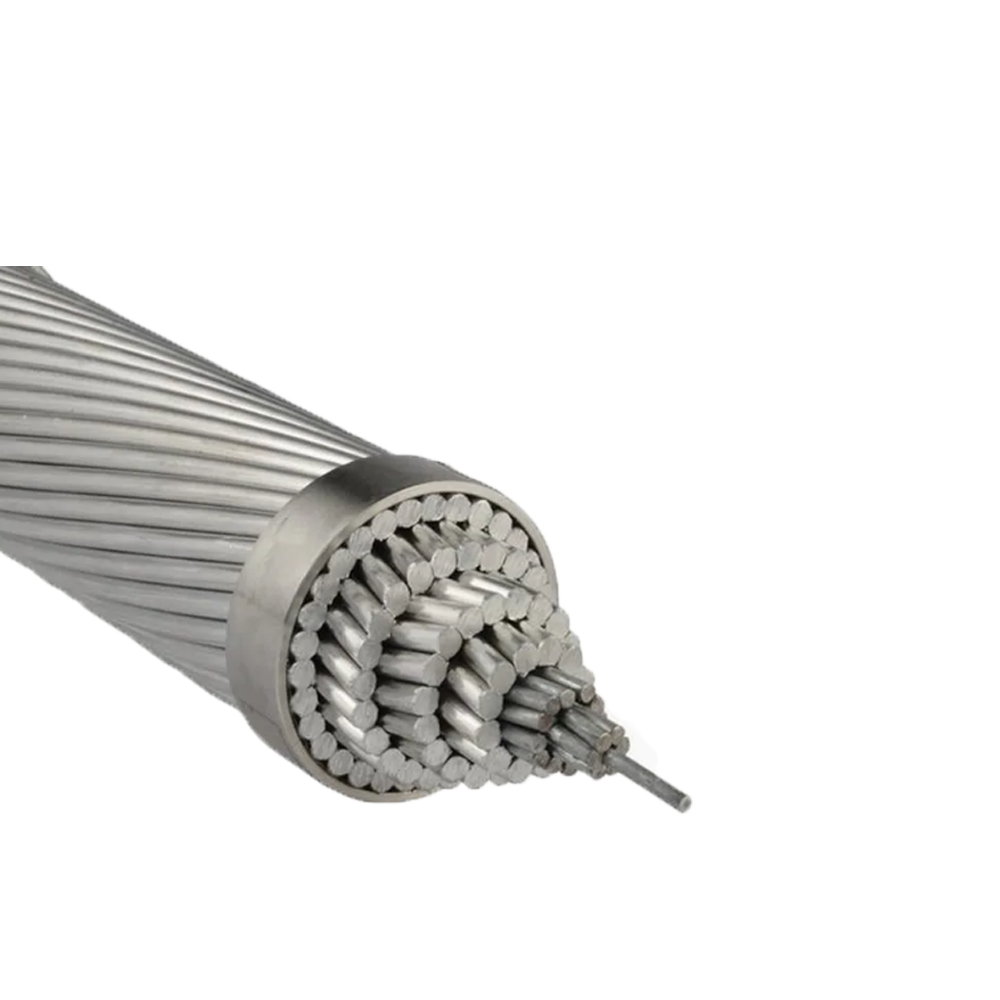

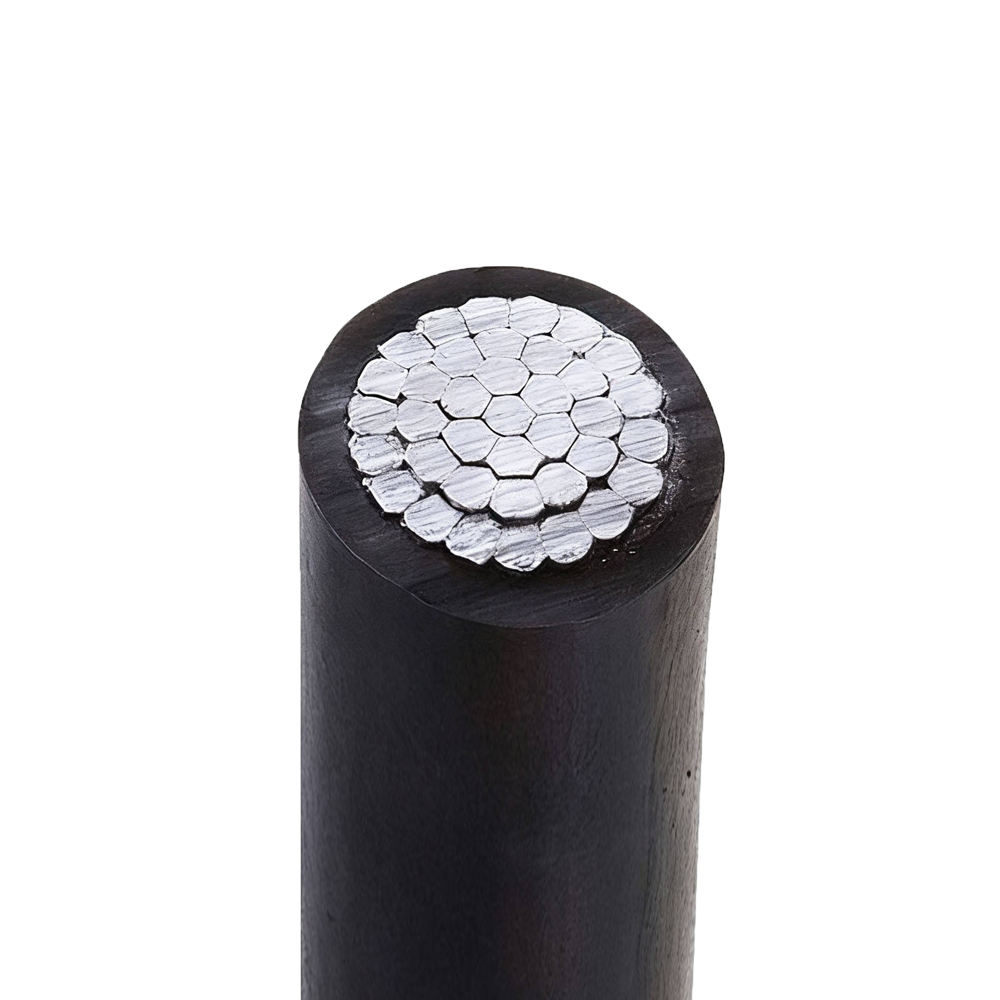

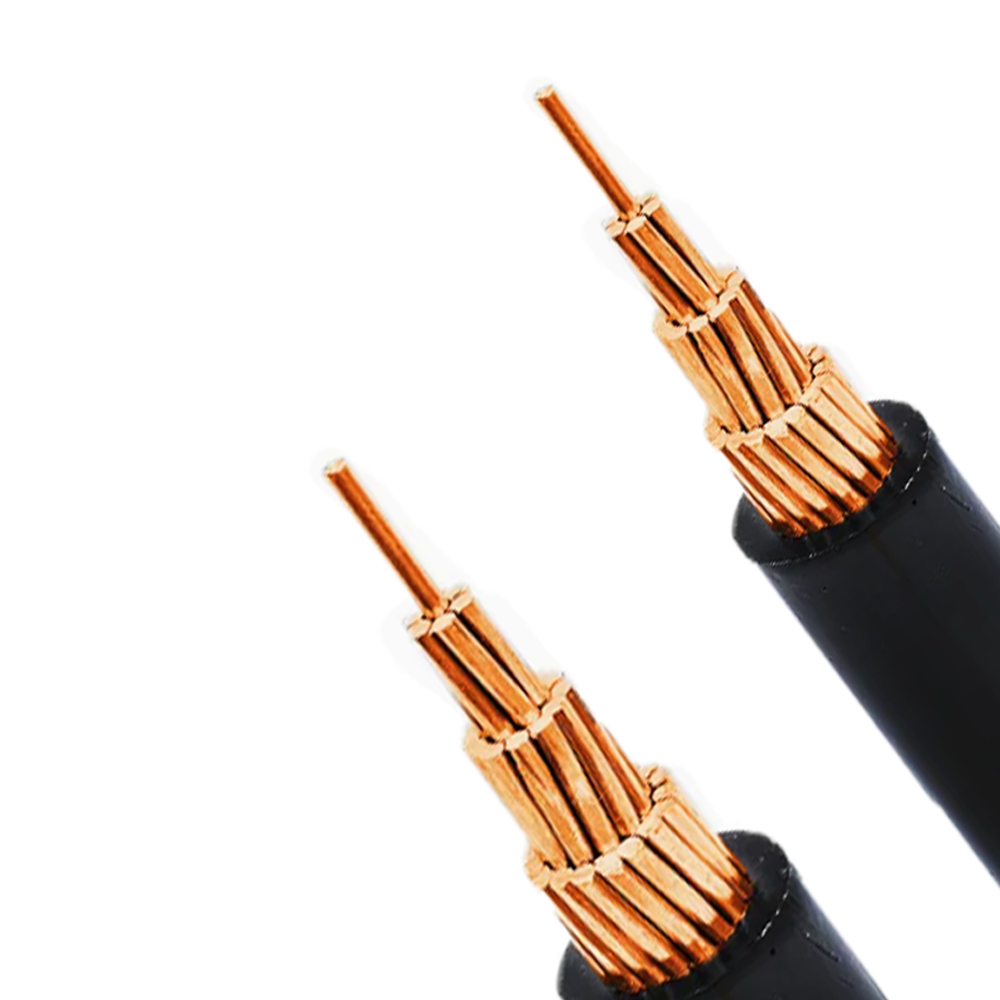

Média tensão cabo isolado aéreo s (normalmente 10–35 kV) operam sob exposição sustentada aos raios UV, amplos ciclos de temperatura e contato direto com o clima – condições que impõem demandas substancialmente maiores ao desempenho do material de isolamento do que o ambiente protegido de instalações de cabos subterrâneas ou internas. O isolamento deve simultaneamente fornecer resistência dielétrica adequada para a classe de tensão, resistir à fotodegradação e à oxidação térmica durante uma vida útil de 30 a 40 anos e manter flexibilidade mecânica adequada para instalação em baixas temperaturas. Estes requisitos apontam para sistemas de isolamento de polímeros reticulados em vez de materiais termoplásticos.

XLPE (polietileno reticulado) é o material de isolamento dominante para AIC de média tensão devido à sua combinação de alta rigidez dielétrica, baixa constante dielétrica, excelente resistência a UV com negro de fumo apropriado ou aditivos estabilizadores de UV e classificação de temperatura de 90°C contínuo/curto-circuito de 250°C. Ao contrário do PE termoplástico, o XLPE não amolece nem flui sob carga mecânica sustentada em temperaturas elevadas – uma propriedade crítica para cabos aéreos que podem operar em altas temperaturas sob carga de pico no verão. A rede de reticulação evita as alterações dimensionais que de outra forma ocorreriam no PE reto acima da sua temperatura de fusão cristalina (~125°C), mantendo a geometria do isolamento e, portanto, a impedância característica sob todas as condições operacionais.

EPR (borracha de etileno propileno) é usado em AIC de média tensão para aplicações que exigem maior flexibilidade em baixas temperaturas de instalação ou resistência inerentemente superior à umidade. Os cabos AIC isolados com EPR permanecem flexíveis a –40°C e podem ser instalados e manuseados sem risco de rachaduras no isolamento em ambientes árticos ou de alta altitude, onde os cabos isolados com XLPE se tornam perigosamente frágeis. A estrutura molecular amorfa do EPR também fornece resistência inerente à formação de árvores na água sem os pacotes de aditivos retardadores de árvores exigidos no XLPE – relevante para instalações AIC em ambientes costeiros de alta umidade, onde a condensação de umidade na superfície de isolamento é uma condição consistente. A compensação é a constante dielétrica mais alta do EPR (2,8–3,5 vs. 2,3 para XLPE), que aumenta a corrente de carga capacitiva do cabo - uma consideração menor em média tensão, mas relevante para longas linhas de alimentação rural onde a corrente de carga representa uma fração mensurável da ampacidade térmica.

A capa externa do AIC de média tensão é uma camada separada de polietileno preto estabilizado contra UV ou HDPE aplicada sobre o isolamento. As principais funções da jaqueta são proteção UV (o negro de fumo a 2–3% em peso fornece absorção UV de amplo espectro), proteção mecânica contra abrasão por contato com galhos e proteção contra bico de pássaros - um problema significativo em regiões com grandes corvídeos ou papagaios que bicam o isolamento do cabo. A dureza da jaqueta e a espessura da parede são especificadas para resistir ao ataque de pássaros; algumas especificações AIC exigem uma dureza Shore D mínima da camisa de 50–55 e uma espessura mínima da parede da camisa de 1,5–2,0 mm especificamente para resolver esse modo de falha em regiões geográficas suscetíveis.

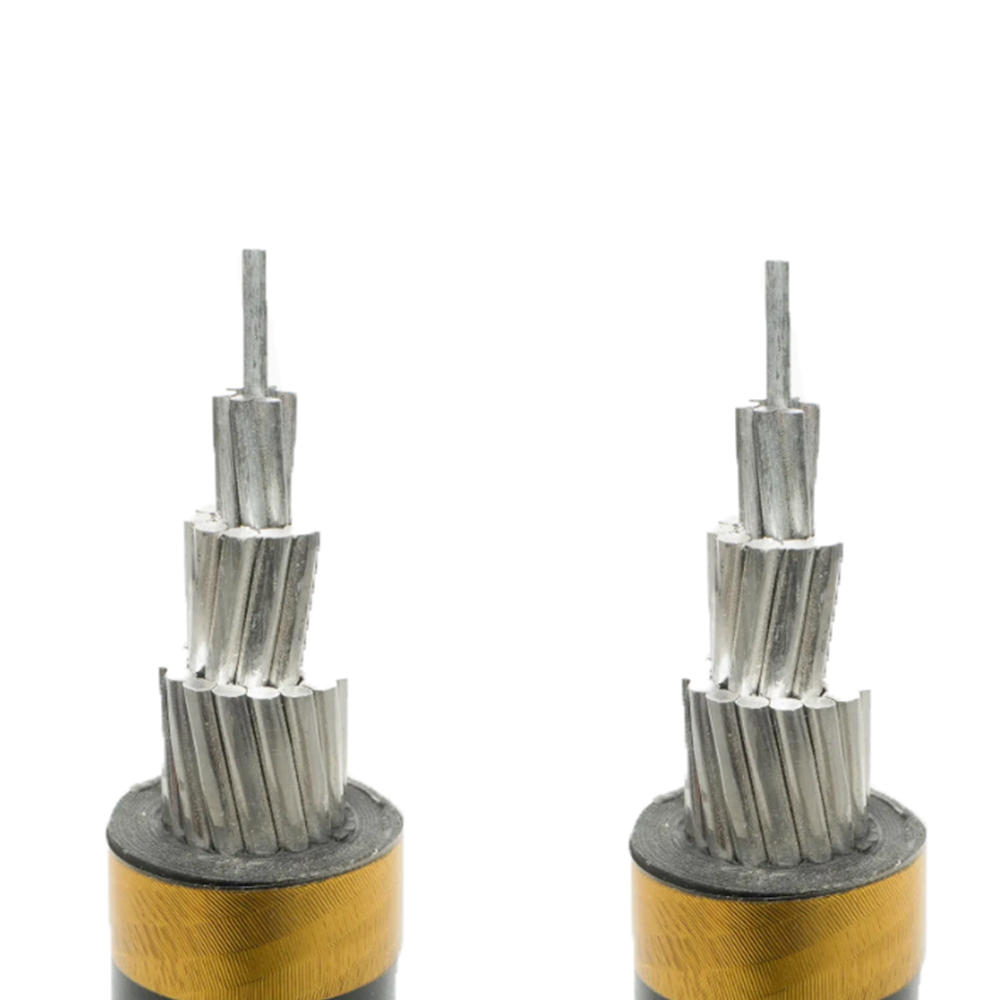

Comparação de construções de cabos isolados aéreos de baixa e média tensão

Embora tanto a baixa tensão quanto a média tensão cabo isolado aéreo s são projetados para serviços aéreos externos, suas construções diferem fundamentalmente em vários parâmetros determinados pelas diferentes classes de tensão, requisitos de carga mecânica e ambientes de instalação. Compreender essas diferenças ajuda as concessionárias e os engenheiros de projeto a fazer especificações corretas e evitar a aplicação de práticas de cabos de BT em instalações de MT ou vice-versa.

A exigência de condutores semicondutores e telas de isolamento em AIC de média tensão é a diferença de construção mais importante e é frequentemente mal compreendida por equipes de aquisição familiarizadas apenas com especificações de cabos de baixa tensão. Sem a blindagem do condutor, o campo elétrico na superfície de um condutor trançado é altamente não uniforme – concentrado nas bordas dos fios e nas saliências da superfície – e a descarga parcial inicia nesses pontos de concentração. Em um cabo AIC de 10 kV, o gradiente do campo elétrico em uma superfície condutora não blindada pode ser de 5 a 10 vezes o campo médio no isolamento, excedendo em muito o limite de início de descarga parcial do XLPE. A tela semicondutora homogeneiza este campo apresentando uma superfície equipotencial lisa e contínua ao isolamento, reduzindo o campo de pico para próximo do valor médio. A omissão ou aplicação inadequada da blindagem do condutor em um cabo AIC de média tensão - o que não pode acontecer em um cabo de baixa tensão porque os cabos de baixa tensão não têm tal exigência e a etapa de construção simplesmente não existe - resulta em degradação parcial induzida por descarga que reduz a vida útil do cabo dos esperados 30-40 anos para potencialmente 3-5 anos.

Padrões de carga de vento e gelo para projeto mecânico de cabos aéreos: como o clima regional governa a seleção de condutores

O projeto mecânico de cabos com isolamento aéreo – liga do condutor, seção transversal, projeto de torção e classificações de hardware de suporte – é governado pela carga máxima combinada de vento e gelo que o cabo deve suportar sem deformação permanente ou falha do cordão. Diferentes padrões regionais definem casos de carga de projeto com base em dados climáticos locais, e selecionar um projeto mecânico de cabo otimizado para um clima temperado europeu e instalá-lo em um ambiente canadense ou norueguês com alta carga de gelo é um erro de projeto sistemático que resulta em curvatura excessiva, arrancamento do conector ou falha por fadiga do condutor nos primeiros anos de serviço.

A norma IEC 60826 fornece a estrutura para o projeto mecânico de linhas aéreas e define três níveis de confiabilidade de carregamento (I, II, III) correspondentes a períodos de retorno de 50, 150 e 500 anos para o evento de projeto de vento e gelo. A maioria das especificações das concessionárias de distribuição usa confiabilidade de nível I ou II. Dentro da estrutura IEC, a carga de gelo é caracterizada pela espessura equivalente do gelo no condutor – normalmente 0 mm (sem gelo), 10 mm, 20 mm ou 30 mm – combinada com uma pressão de vento simultânea. Uma manga de gelo de 30 mm em um condutor de 95 mm² adiciona aproximadamente 2,5 kg/m de carga morta ao condutor; em um vão de 100 metros, isso corresponde a 250 kg adicionais de peso catenário que o condutor e as ferragens do pólo devem suportar. A tensão máxima do condutor sob esta condição, combinada com a tensão de instalação inicial, deve permanecer abaixo da tensão diária nominal (RET) do condutor - normalmente 20–25% da resistência à tração nominal (RTS) do condutor para condutores de liga de alumínio em redes de distribuição.

A carga do vento em cabos aéreos isolados difere da carga do vento em condutores nus porque o diâmetro externo maior de um cabo isolado apresenta uma área de seção transversal maior para a pressão do vento. Um condutor CAA nu de 95 mm² tem um diâmetro externo de aproximadamente 13,5 mm; o mesmo condutor isolado com XLPE para serviço de 10 kV pode ter um diâmetro externo de 28–32 mm, produzindo mais que o dobro da força de arrasto do vento por unidade de comprimento. Os fornecedores de cabos que fornecem especificações mecânicas com base na seção transversal do condutor sem levar em conta o aumento do diâmetro aerodinâmico do conjunto de cabos isolados subestimarão sistematicamente a carga de vento projetada, resultando potencialmente em cabos que excedem sua tensão diária máxima sob condições de vento projetadas, mesmo sem carga de gelo. As especificações de aquisição devem exigir explicitamente que o cálculo do projeto mecânico leve em conta o diâmetro externo total do cabo, e não apenas as propriedades do condutor nu.

A seleção da liga condutora interage diretamente com o desempenho do carregamento de gelo através do conceito de fluência. Condutores de alumínio sob tensão sustentada experimentam alongamento dependente do tempo (fluência) que é distinto do estiramento elástico - a fluência não se recupera quando a carga é removida, causando aumento permanente da curvatura ao longo da vida útil. O alumínio recozido (usado em condutores BT ABC para flexibilidade) tem taxas de fluência significativamente mais altas do que a liga de alumínio trefilado (AAAC, AAAR) sob tensão equivalente. Em regiões propensas ao gelo, onde os condutores experimentam periodicamente altas tensões durante eventos de carregamento de gelo, o uso de condutores de alumínio recozido resulta em aumento progressivo da curvatura ao longo de 10 a 15 anos, o que eventualmente viola os requisitos de distância ao solo. Especificar condutores de liga de alumínio trefilados com pré-tensionamento de fluência durante a instalação é a contramedida de projeto padrão em regiões com carga regular de gelo.

Junção e terminação de cabos isolados aéreos: práticas que determinam a confiabilidade a longo prazo

As juntas e terminações de cabos com isolamento aéreo são estatisticamente os locais mais comuns para falhas prematuras em redes de distribuição aérea. Um cabo fabricado corretamente que atenda a todas as especificações elétricas e mecânicas pode se tornar pouco confiável devido a uma única junta mal executada ou terminação incorreta e, em uma instalação aérea, as falhas nas juntas normalmente resultam em falhas de circuito aberto que causam interrupções, em vez de falhas à terra que os relés de proteção de linhas aéreas são otimizados para detectar e eliminar rapidamente. A compreensão das etapas críticas na junção e terminação de cabos aéreos explica por que o treinamento e as ferramentas especializadas não são negociáveis ​​para essas operações.

Junções de cabos de feixe aéreo de baixa tensão

As juntas ABC de baixa tensão são feitas usando conectores perfurantes (também chamados de conectores perfurantes de isolamento ou IPCs) que se prendem ao cabo isolado sem exigir que o isolamento seja removido. O corpo do conector contém dentes perfurantes de aço inoxidável que penetram no isolamento e fazem contato com o condutor quando o conector é apertado até seu valor especificado usando um parafuso de cabeça de cisalhamento - o parafuso é cortado com um torque definido, fornecendo confirmação tátil de que a força de contato correta foi alcançada e evitando o aperto excessivo que poderia danificar os fios do condutor. O corpo do conector perfurante é autovedante contra a entrada de umidade ao redor dos pontos de penetração. O parâmetro crítico de instalação é o torque de cisalhamento – usar uma chave padrão e estimar o torque por toque produz juntas com terminações inconsistentes que são subcomprimidas (alta resistência de contato) ou sobrecomprimidas (danos ao cordão) em alta taxa. Os IPCs devem ser instalados com uma chave de torque calibrada ou com o driver limitador de torque proprietário fornecido pelo fabricante do conector para a série específica do conector.

Junções e terminações de cabos aéreos de MT

Média tensão AIC joints and terminations require restoration of each insulation layer in the correct sequence — conductor screen, insulation, insulation screen, metallic screen, and outer jacket — using materials that are electrically and mechanically compatible with the cable's original construction. Pre-formed cold-shrink or heat-shrink joint kits from reputable manufacturers provide calibrated material volumes and assembly sequences for specific cable families. The most critical step is the preparation of the insulation screen at the joint interface: the transition from screened to unscreened insulation must be smooth and gradual (typically a penciled taper of 15–25 mm length) to prevent field concentration at the screen cutback. An abrupt screen cutback — caused by using cutting tools that score the insulation surface or failing to taper the semiconductor layer — creates a triple point (conductor screen, insulation, and surrounding air meet at a single geometric point) where the electric field concentration can be 10–20 times the average field in the insulation, initiating partial discharge at operating voltage even when the rest of the joint is correctly assembled.

As terminações externas em MT AIC estão sujeitas a rastreamento – a formação de caminhos condutores de carbono ao longo da superfície de isolamento causada pela deposição de poluição combinada com umedecimento periódico. O rastreamento se desenvolve progressivamente: o arco seco nos limites das zonas úmidas e secas na superfície do isolamento gera energia suficiente para carbonizar a superfície do isolamento localmente, e ciclos repetidos de arco estendem o caminho do carbono em direção ao condutor energizado ao longo de meses ou anos. A contramedida padrão é o uso de kits de terminação externa termorretrátil ou a frio que incorporam uma proteção contra intempéries de borracha de silicone de alta resistência ao rastreamento - uma série de nervuras em forma de guarda-chuva que aumentam o comprimento do caminho de vazamento entre o condutor energizado e a tela metálica aterrada, e derramam chuva para evitar a formação de camadas contínuas de contaminação úmida. Em ambientes de alta poluição (áreas costeiras, zonas industriais, regiões desérticas com poeira alcalina), a distância de fuga necessária por kV de tensão nominal aumenta além da especificação padrão IEC 60071, exigindo terminações de galpão mais longas ou tratamento antipoluição com graxa de silicone dos galpões climáticos.

Diferenças de detecção de falhas e coordenação de proteção entre linhas aéreas nuas e redes de cabos com isolamento aéreo

A conversão de uma rede de distribuição de condutores aéreos desencapados para cabos com isolamento aéreo altera o comportamento de falta da rede de maneiras que exigem mudanças correspondentes nas configurações dos relés de proteção, nas sequências de operação do religador e na filosofia de detecção de faltas. As concessionárias que instalam AIC sem revisar e ajustar a coordenação de proteção frequentemente enfrentam períodos de detecção de falta perdida (proteção que falha no disparo para faltas de alta impedância que atrasam o isolamento) ou operação incômoda (proteção que interpreta erroneamente faltas transitórias limitadas pelo isolamento como faltas permanentes que exigem bloqueio).

A mudança mais significativa é o comportamento das faltas de contato condutor-condutor e condutor-árvore. Em uma linha aérea nua, um contato fase-fase proveniente de um galope induzido pelo vento ou de um galho de árvore caído cria uma falta parafusada com impedância muito baixa - normalmente menor que 1 Ω de resistência ao arco - produzindo correntes de falta que são prontamente detectadas por elementos de sobrecorrente em milissegundos. Em um cabo aéreo isolado, o mesmo contato cria uma corrente de falta que deve fluir através da resistência de isolamento e da capacitância do cabo, e não diretamente entre os condutores. Para um contato novo através de isolamento não danificado, a corrente de falta pode ser de apenas alguns amperes – abaixo do limite de pickup dos relés de sobrecorrente calibrados para faltas com condutor desencapado. O isolamento degrada-se progressivamente sob o estresse elétrico sustentado, e a corrente de falta aumenta ao longo de minutos a horas até atingir o limite de pickup do relé. Este atraso no desenvolvimento da falta significa que uma falta que teria sido eliminada em 0,3 segundos em uma rede de condutores nus pode levar de 30 a 90 minutos para atingir um nível que desarma o relé em uma rede de cabos isolados – causando potencialmente degradação sustentada do isolamento, aquecimento do cabo e ignição de incêndio na vegetação seca onde o cabo repousa.

A mudança de filosofia de proteção apropriada para redes AIC envolve complementar a proteção de sobrecorrente padrão com proteção de falta à terra sensível o suficiente para detectar as correntes de falta de baixo nível produzidas por faltas de contato com isolamento limitado. Relés de falta à terra sensíveis (SEF) com limites de pickup de 1–5 A (em comparação com 10–50 A para proteção de falta à terra padrão em redes de condutores desencapados) podem detectar a corrente de fuga inicial através do isolamento danificado e desarmar o alimentador antes que a falta se desenvolva até o ponto de ruptura total do isolamento. A compensação é o aumento da sensibilidade ao desequilíbrio normal do sistema e às correntes harmônicas, o que requer um ajuste cuidadoso do limite do relé SEF e coordenação de atraso de tempo para evitar disparos incômodos devido ao desequilíbrio de carga em redes rurais com longas derivações laterais monofásicas. O aterramento neutro da rede de média tensão - seja efetivamente aterrado, aterrado ressonante (bobina Petersen) ou neutro isolado - determina tanto a magnitude das correntes de falta à terra quanto a sensibilidade apropriada do relé SEF, tornando a revisão da filosofia de proteção inseparável da configuração do sistema de aterramento ao fazer a transição da distribuição aérea nua para a isolada.
