Contagem de pares e seleção de medidores: por que errar é caro
Cabo de comunicação urbana Os s são especificados principalmente por dois parâmetros: o número de pares trançados e a bitola do condutor (AWG ou mm²). Na prática, ambos são frequentemente subespecificados durante o planejamento da rede, levando a dispendiosas re-trações ou cabos paralelos dentro de anos após a instalação. Um cabo de 100 pares instalado para um bloco residencial pode parecer suficiente no comissionamento, mas à medida que as implantações de fibra para o edifício aproximam os equipamentos de agregação VDSL2 e G.rápido dos usuários finais, a demanda ativa de pares no segmento de cobre de última milha pode aumentar inesperadamente à medida que circuitos de ligação de pares e de backup são adicionados.
O medidor do condutor afeta a resistência do circuito e o comportamento de diafonia. Condutores mais finos (0,32 mm ou 26 AWG) reduzem o peso do cabo e o espaço do duto, mas aumentam a resistência do circuito CC, o que limita o alcance efetivo das tecnologias DSL – particularmente significativo em áreas onde as distâncias entre o gabinete e o local excedem 300 metros. Condutores mais grossos (0,5 mm ou 0,6 mm) ampliam o comprimento útil do loop e reduzem a perda de inserção, tornando-os a escolha preferida para trechos subterrâneos mais longos em redes de comunicação suburbanas. Para cabos alimentadores de backbone que atendem a vários pontos de distribuição, o diâmetro do condutor de 0,5 mm é o mínimo prático para manter margens de transmissão adequadas em toda a faixa de frequência usada pelas modernas tecnologias de banda larga.
aplica esse entendimento oferecendo uma gama estruturada de contagens de pares – desde cabos de distribuição local de 5 pares até cabos troncais de 2.400 pares – com opções de bitola correspondentes às distâncias de vão e densidades de serviço típicas encontradas em topologias de rede urbanas e suburbanas.
Como os materiais de isolamento e revestimento determinam a durabilidade subterrânea
O ambiente subterrâneo impõe tensões químicas e mecânicas aos cabos de comunicação que raramente são visíveis até surgirem falhas. O pH do solo, a salinidade das águas subterrâneas, a presença de hidrocarbonetos provenientes do escoamento das estradas e os ciclos de congelamento e descongelamento atacam a construção de cabos de fora para dentro. cabo de comunicação urbana s, o material da bainha externa é a barreira primária, e a escolha entre construções de PE (polietileno), PVC e fita dupla de PE/aço tem consequências a longo prazo que vão muito além do custo inicial.
As bainhas de polietileno de alta densidade (HDPE) oferecem resistência superior à entrada de umidade, ácidos do solo e degradação microbiana. O HDPE não plastifica ao longo do tempo como acontece com o PVC, o que significa que mantém as suas propriedades mecânicas originais ao longo de décadas de enterramento – uma vantagem significativa, dado que se espera que os cabos de comunicação urbana permaneçam em serviço durante 20 a 40 anos sem escavação. O PVC continua comum em instalações internas ou semiprotegidas devido ao seu menor custo e terminação mais fácil, mas não é a escolha apropriada para cabos enterrados diretamente ou roteados em dutos em ambientes com alta umidade ou exposição química.
Para cabos em áreas com alta atividade de roedores ou rotas abaixo de estradas e ferrovias onde o risco de danos mecânicos é elevado, uma camada de blindagem adicional – normalmente fita de aço corrugada ou fio de aço – é adicionada abaixo da capa externa. Esta construção por si só não torna o cabo estanque; a qualidade e a continuidade do composto de inundação que preenche os interstícios entre os pares são igualmente críticas. Um composto de inundação mal aplicado deixa bolsas de ar que retêm a umidade, que migra longitudinalmente ao longo do cabo e causa degradação da resistência de isolamento em uma seção longa do cabo a partir de um único ponto de dano à capa.
Construções comuns de revestimento subterrâneo comparadas
- Bainha única PE: Padrão para instalação de dutos; boa resistência à umidade; não é adequado para enterramento direto em solos agressivos sem proteção adicional.

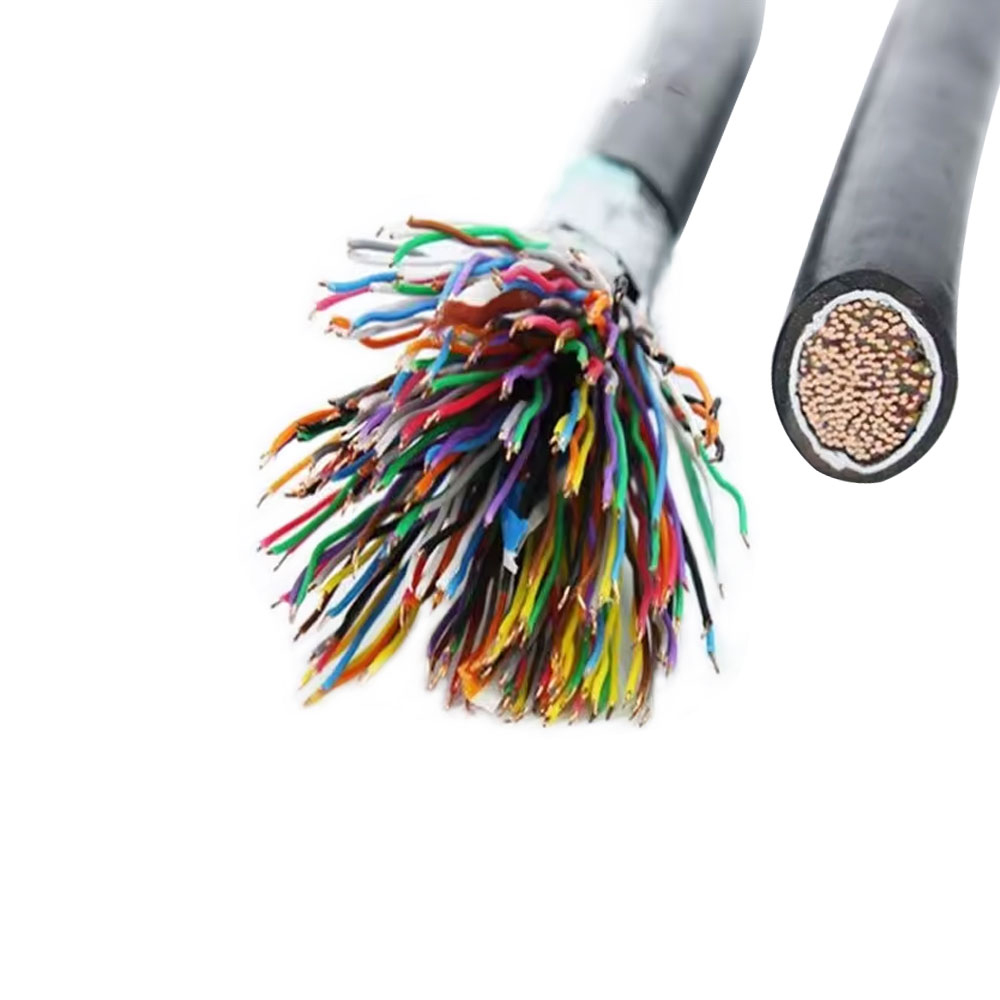

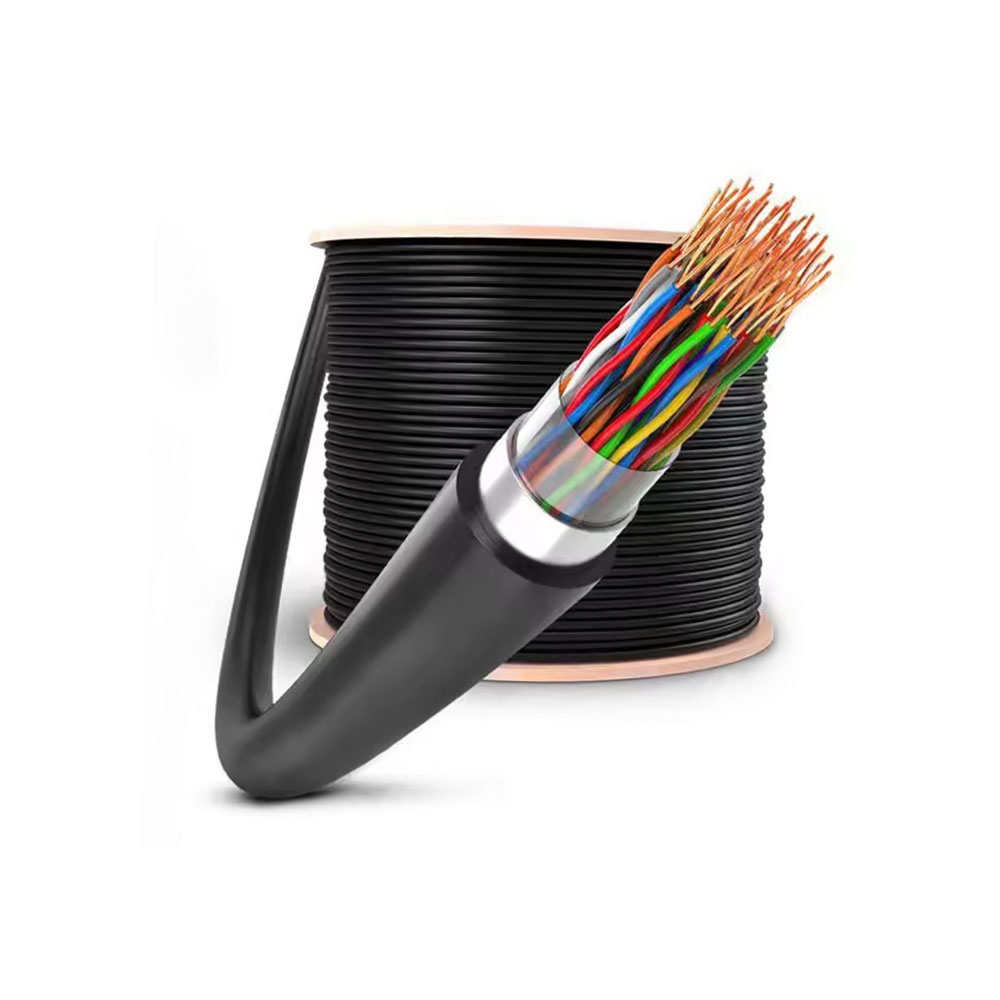

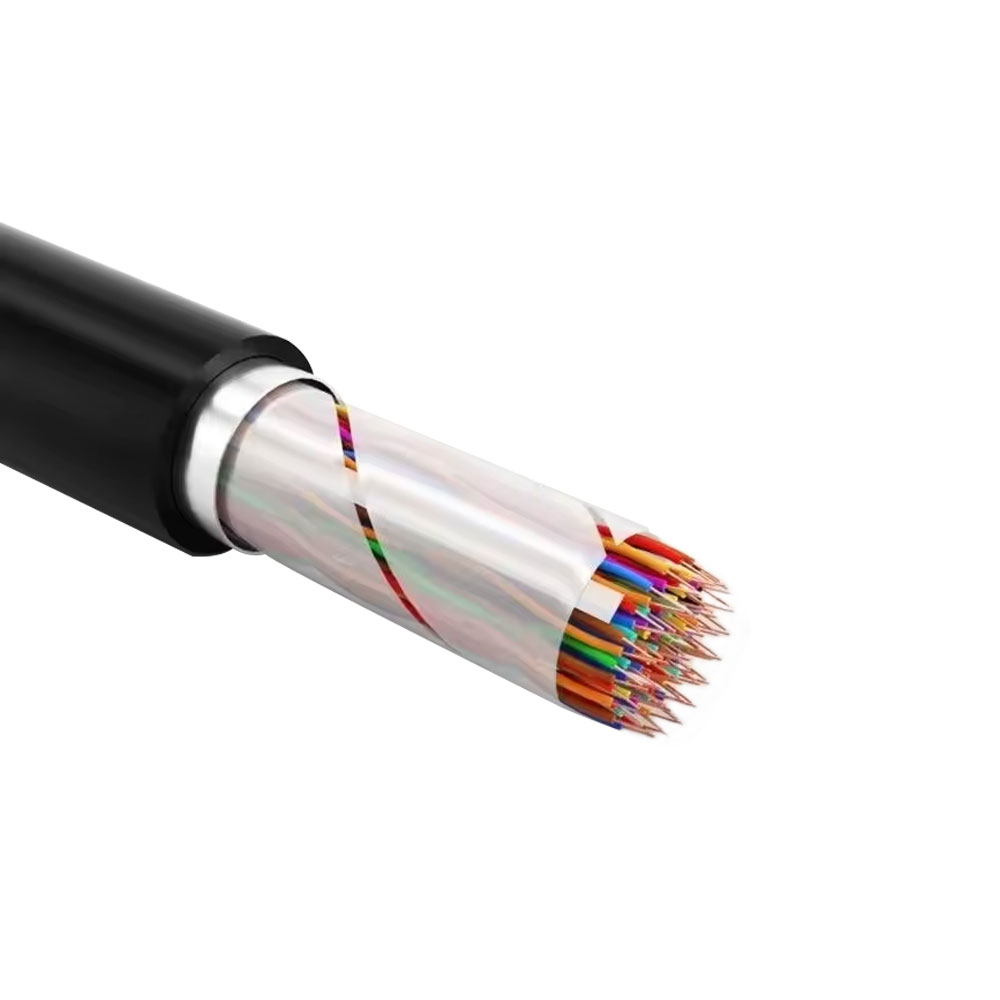

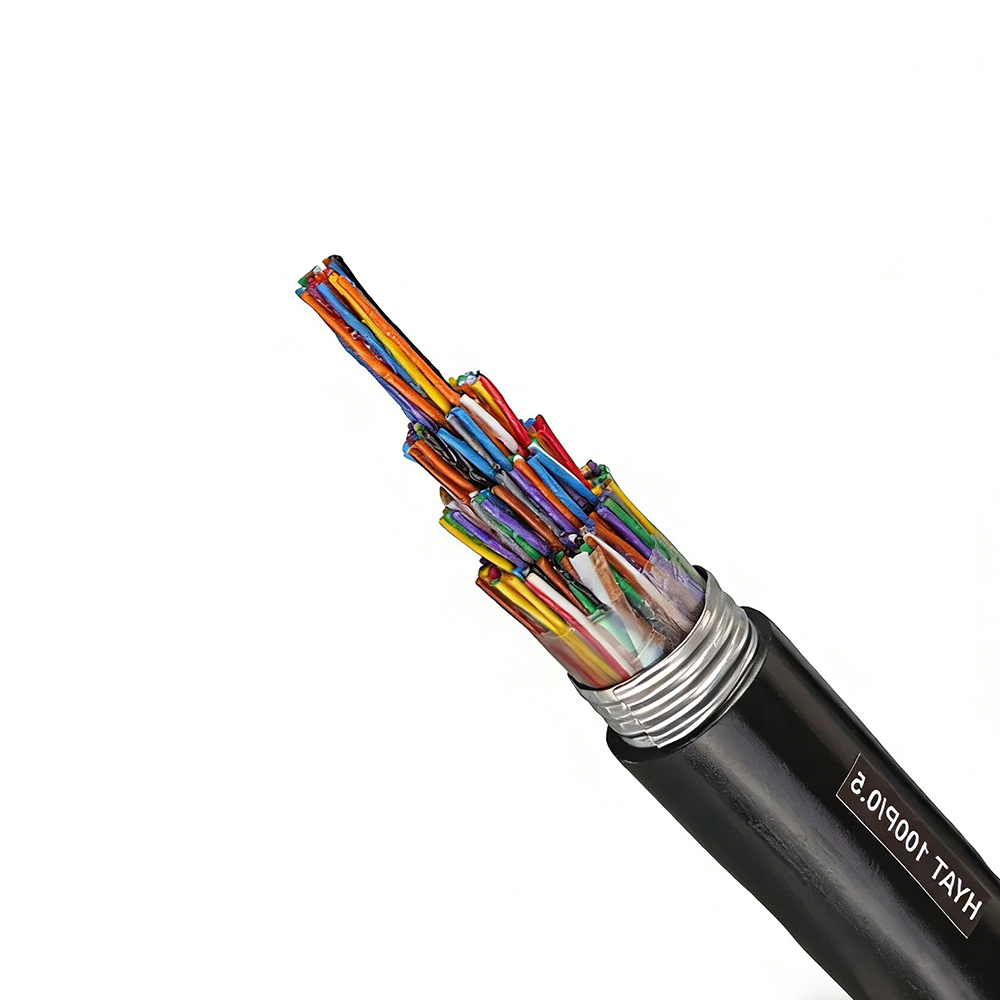

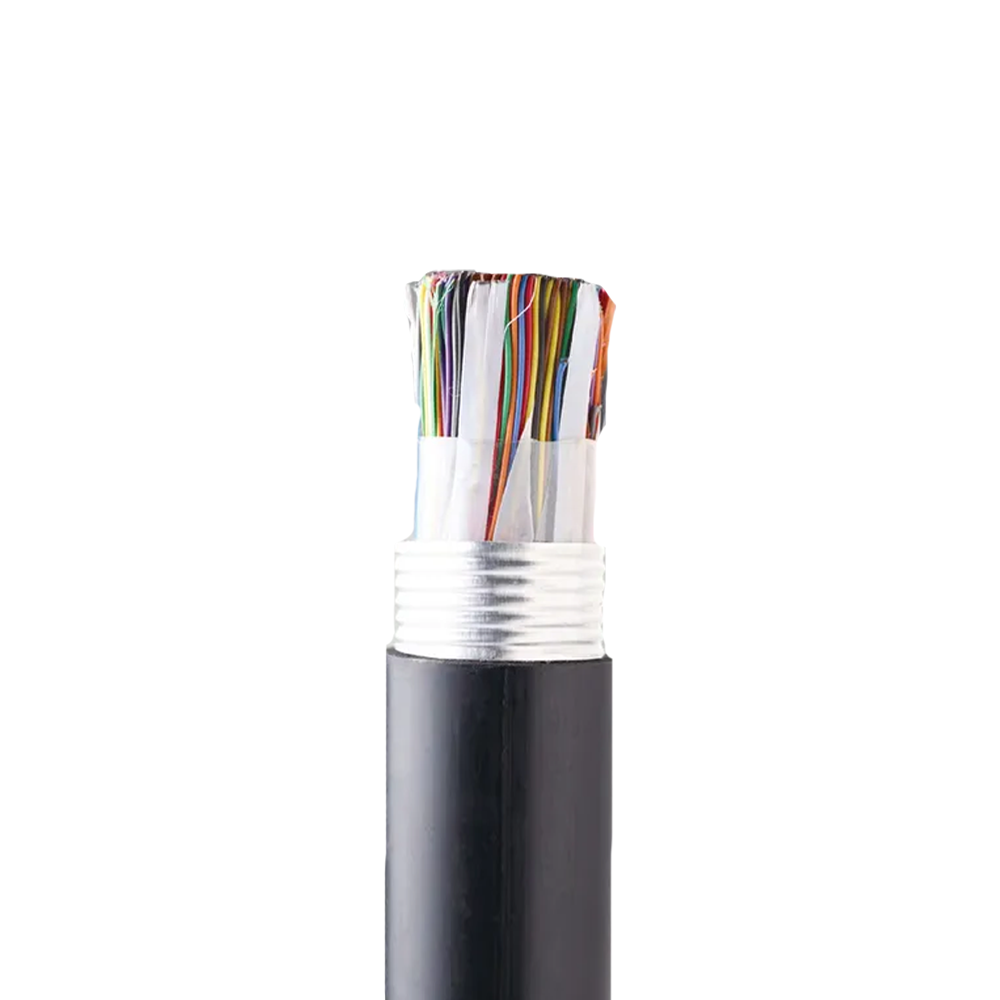

- Fita de aço corrugado PE PE: Preferido para sepultamento direto; combina proteção mecânica com barreira contra umidade; adiciona peso e reduz a flexibilidade.
- Blindagem de fio de aço PE: Usado onde são esperadas cargas de tração (terreno íngreme, anexos de pontes ou risers verticais); fios individuais fornecem proteção e força de tração.

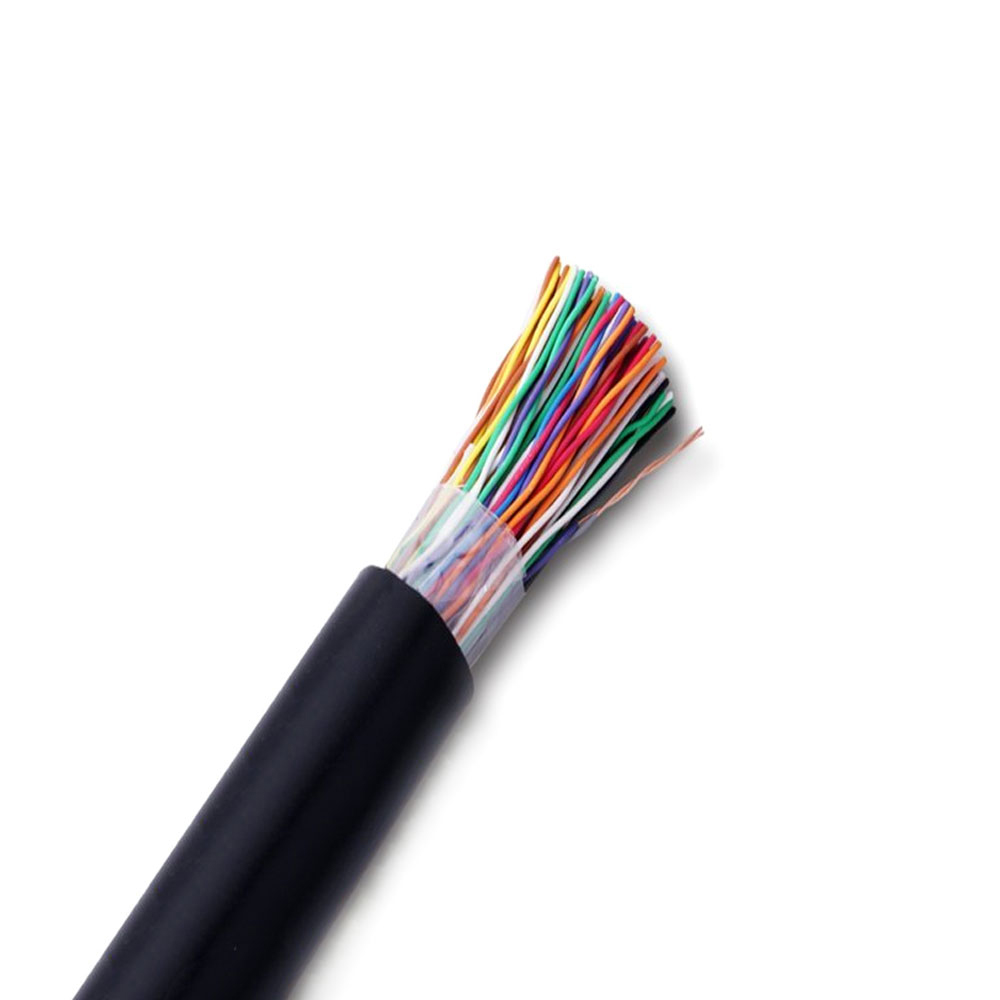

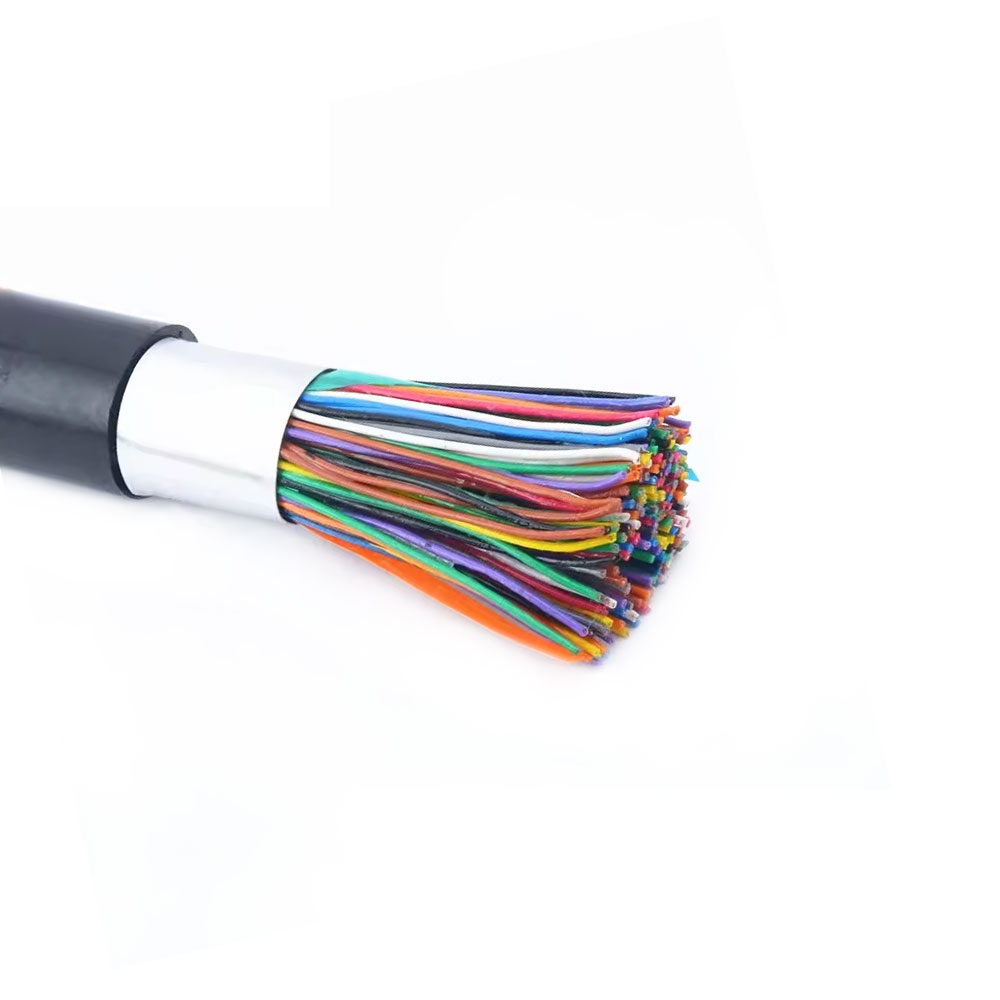

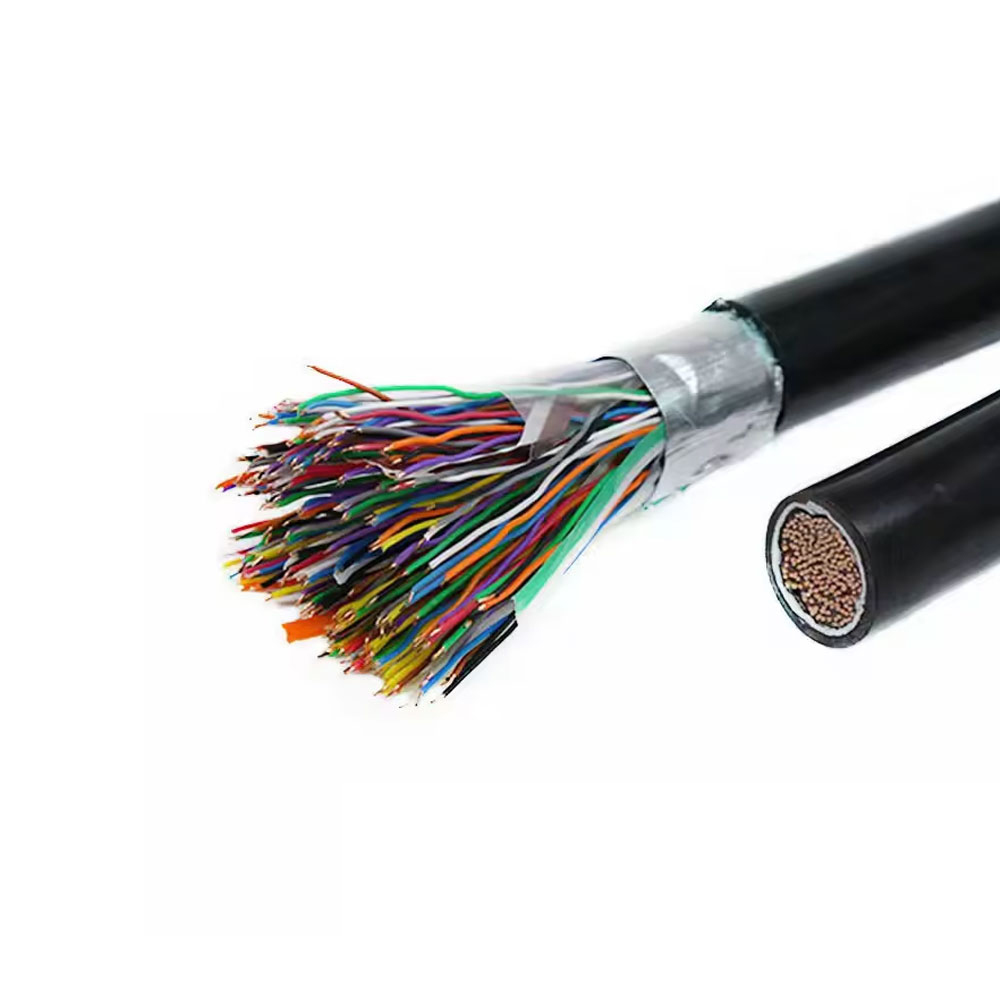

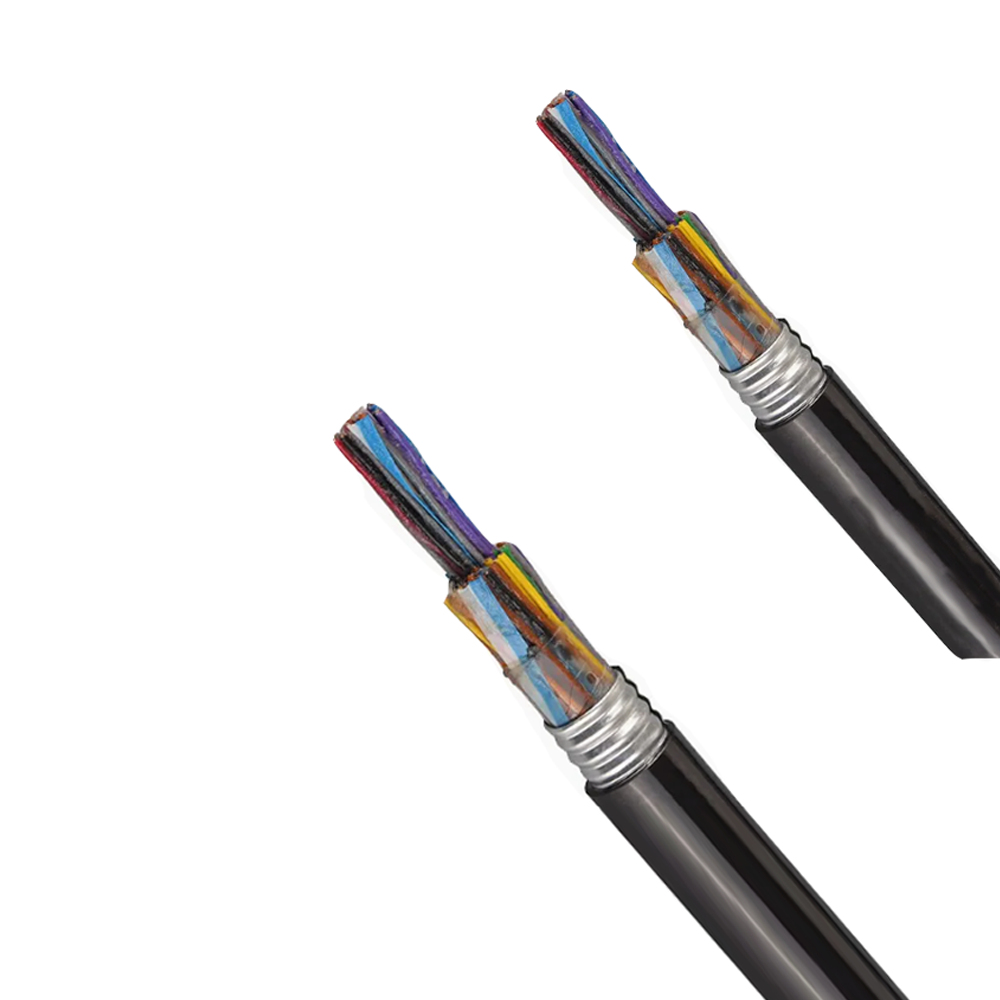

- Núcleo cheio de gel (inundado): O composto de inundação preenche todos os espaços aéreos entre os pares; essencial para resistência à umidade no ponto de emenda e bloqueio longitudinal de água.
Gerenciamento de diafonia em pacotes de cabos urbanos de alta densidade
À medida que mais tráfego de banda larga é enviado através de pares de cobre usando tecnologia de vetorização e G.fast, a diafonia – tanto na extremidade próxima (NEXT) quanto na extremidade distante (FEXT) – torna-se uma restrição vinculativa na taxa de transferência alcançável por par. Os cabos de comunicação urbana que foram projetados e instalados para serviço POTS de nível de voz geralmente exibem níveis de diafonia que são aceitáveis em frequências de áudio, mas limitam severamente o desempenho acima de 10 MHz. Compreender os mecanismos físicos por trás do crosstalk ajuda a avaliar se uma planta de cabos existente pode suportar atualizações de banda larga ou deve ser substituída.
A diafonia entre pares em um cabo multipar é determinada principalmente pela precisão e consistência do passo de torção (o número de torções por unidade de comprimento) para cada par. Cada par em um cabo de comunicação urbana bem fabricado possui um passo de torção exclusivo e cuidadosamente controlado para minimizar o acoplamento com pares adjacentes. Quando os passos de torção são inconsistentes — seja devido à variação de fabricação ou a danos físicos durante a instalação — o desequilíbrio capacitivo e indutivo entre os pares aumenta, elevando o nível de ruído em todo o feixe de cabos. É por isso que o controle do processo do fabricante de cabos durante a torção não é apenas uma caixa de seleção de qualidade, mas tem um impacto direto na capacidade de banda larga da rede implantada.
Em implantações vetoriais VDSL2 e G.fast, o DSLAM ou DPU (Distribution Point Unit) aplica processamento de sinal digital ativo para cancelar diafonia entre pares no mesmo grupo de ligação. Essa vetorização só funciona de forma eficaz quando as características de acoplamento de diafonia do cabo são estáveis e previsíveis — o que requer uma construção física consistente em todo o comprimento do cabo. Cabos com pontos de emenda que perturbam a geometria original do par ou seções onde os pares foram agrupados incorretamente após um reparo criam anomalias de diafonia que degradam o ganho de vetorização e reduzem o rendimento por par em todo o grupo. A Zhishang Cable mantém rigorosas tolerâncias de torção e realiza testes de equilíbrio elétrico em lotes de produção para dar suporte a esses exigentes cenários de implantação.
| Tecnologia | Faixa de frequência | Sensibilidade de diafonia | Requisito de cabo |
|---|---|---|---|
| POTS / ISDN | Até 4 kHz | Baixo | Passo de torção padrão |
| ADSL2 | Até 2,2 MHz | Moderado | Passo de torção controlado por par |
| VDSL2 (vetor) | Até 17/35 MHz | Alto | Teste de equilíbrio de tolerância de passo apertado |
| G.fast | Até 106/212 MHz | Muito alto | Construção premium, agrupamento de pastas estável |
Planejamento do espaço do duto e diâmetro do cabo: uma restrição frequentemente ignorada até se tornar um problema
A infra-estrutura de comunicação urbana é construída para durar décadas, mas as redes de condutas – as condutas através das quais os cabos são puxados – são dimensionadas com base em suposições feitas no momento da construção. Quando essas condutas ficam cheias, o aumento de capacidade requer micro-valas para instalar novas condutas (perturbadoras e dispendiosas em ambientes urbanos pavimentados) ou a substituição de cabos de grande diâmetro por alternativas de maior densidade. Para operadores de rede e planejadores de infraestrutura, entender como o diâmetro externo do cabo se relaciona com a taxa de preenchimento do duto é uma ferramenta prática para maximizar a capacidade futura sem sobrecarregar a instalação inicial.
A prática padrão de preenchimento de dutos limita a área da seção transversal ocupada em 40–50% da área interna do duto para um único cabo e proporcionalmente menos quando vários cabos compartilham um duto. Essa margem não é um desperdício — ela leva em conta as forças de flexão necessárias durante a tração, a expansão térmica do cabo ao longo de sua vida útil e a folga necessária caso o cabo precise ser substituído sem escavar todo o trajeto. Um cabo com diâmetro externo apenas 10% maior que o planejado pode reduzir a capacidade restante teórica de um duto em significativamente mais de 10%, porque a restrição é a área (proporcional ao diâmetro ao quadrado), e não a dimensão linear.
A mudança dos cabos tradicionais com revestimento de chumbo e isolamento de papel (PILS) para cabos modernos isolados com PE com núcleos preenchidos já reduziu substancialmente os diâmetros dos cabos para contagens de pares equivalentes. É possível reduzir ainda mais o diâmetro usando uma geometria de núcleo mais estreita, espessuras de parede de isolamento mais finas, em conformidade com os padrões atuais, e fitas adesivas ou construções de tela otimizadas. Para planejadores de rede que trabalham com infraestrutura de dutos restritas, a especificação de cabos de fabricantes como Anhui Zhishang Cable Technology Co., Ltd., que publicam dados dimensionais detalhados e oferecem variantes de construção compacta, permite cálculos precisos de preenchimento de dutos antes da aquisição do cabo - em vez de descobrir uma incompatibilidade durante a instalação.
