Por que a vida útil da fadiga flexível é a métrica de desempenho mais crítica para cabos em movimento
Ao contrário dos cabos de instalação fixa, cabo plano de viagem de elevador s sofrem flexão cíclica contínua ao longo de sua vida útil. Cada vez que a cabine do elevador se move, o cabo fica pendurado em um laço catenário que muda de posição, flexionando o cabo repetidamente no ponto de suspensão e ao longo da seção suspensa. Num edifício alto onde um elevador completa 200 a 400 viagens por dia, um cabo móvel pode acumular milhões de ciclos flexíveis ao longo de uma vida útil de 15 a 25 anos. Isso faz com que a resistência à fadiga flexível — e não apenas a resistência à tração ou as propriedades dielétricas de isolamento — seja o critério de desempenho definidor durante a especificação e aquisição de cabos.
A vida útil da fadiga flexível é determinada principalmente pela construção do fio condutor. Os cabos planos de viagem usam condutores de trança fina, normalmente Classe 5 ou Classe 6 de acordo com a IEC 60228, que consistem em um grande número de fios individuais muito finos trançados juntos. Um condutor Classe 6 com seção transversal de 0,75 mm² pode ser construído com mais de 200 fios individuais, cada um com menos de 0,08 mm de diâmetro, em comparação com um condutor rígido Classe 2 com a mesma seção transversal usando apenas 7 fios. Esse encordoamento fino distribui a tensão de flexão por um número muito maior de interfaces de fios, ampliando drasticamente o número de ciclos de flexão que o condutor pode suportar antes que os fios individuais comecem a fraturar. Quando condutores de fios finos são substituídos por alternativas mais grosseiras para reduzir custos, a vida útil do cabo flexível cai drasticamente – muitas vezes em uma ordem de grandeza – enquanto o cabo ainda pode passar em testes elétricos estáticos, tornando a degradação invisível até que as falhas em campo comecem.
O material de isolamento também contribui para a resistência à flexão. Os elastômeros termoplásticos (TPE) e os compostos de PVC especialmente formulados usados em cabos de transporte de elevadores são projetados para permanecerem flexíveis em amplas faixas de temperatura, sem rachaduras ou endurecimento. O PVC padrão de uso geral torna-se quebradiço em baixas temperaturas e amolece excessivamente em temperaturas elevadas, o que acelera a fadiga do isolamento nos pontos de curvatura. qualifica compostos de isolamento especificamente para aplicações flexíveis dinâmicas, verificando o desempenho por meio de testes de ciclo de curvatura padronizados, em vez de depender apenas de folhas de dados de materiais.
Geometria do cabo plano e como ela controla o comportamento do loop no poço
A seção transversal plana de um cabo de transporte de elevador não é simplesmente uma conveniência de embalagem – é uma escolha geométrica deliberada que governa como o cabo fica pendurado, dobra e se move dentro do poço do elevador. Um cabo plano dobra preferencialmente em um plano (ao longo de sua dimensão estreita), o que mantém o circuito catenário estável e previsível à medida que o elevador se desloca. Este eixo de curvatura controlado evita que o cabo torça, enrole ou forme laços irregulares que poderiam fazer com que ele entre em contato com as paredes do poço, contrapeso ou outros cabos - todos modos de falha aos quais os cabos circulares são mais suscetíveis ao longo do tempo.
A relação largura/espessura do cabo plano afeta diretamente a relação de rigidez entre os eixos de flexão e torção. Um cabo muito fino em relação à sua largura torna-se excessivamente flexível na direção de torção, permitindo que ele torça sob a influência de cargas assimétricas ou correntes de ar em poços altos. Por outro lado, um cabo que é muito grosso em relação à sua largura aumenta a rigidez à flexão no plano flexível preferido, o que aumenta a tensão no grampo de suspensão e pode causar fadiga prematura do condutor perto do ponto de fixação. Os fabricantes de cabos devem equilibrar estes requisitos concorrentes através do design da secção transversal, e as especificações dimensionais publicadas devem ser avaliadas tendo este contexto funcional em mente, em vez de serem tratadas como características físicas arbitrárias.

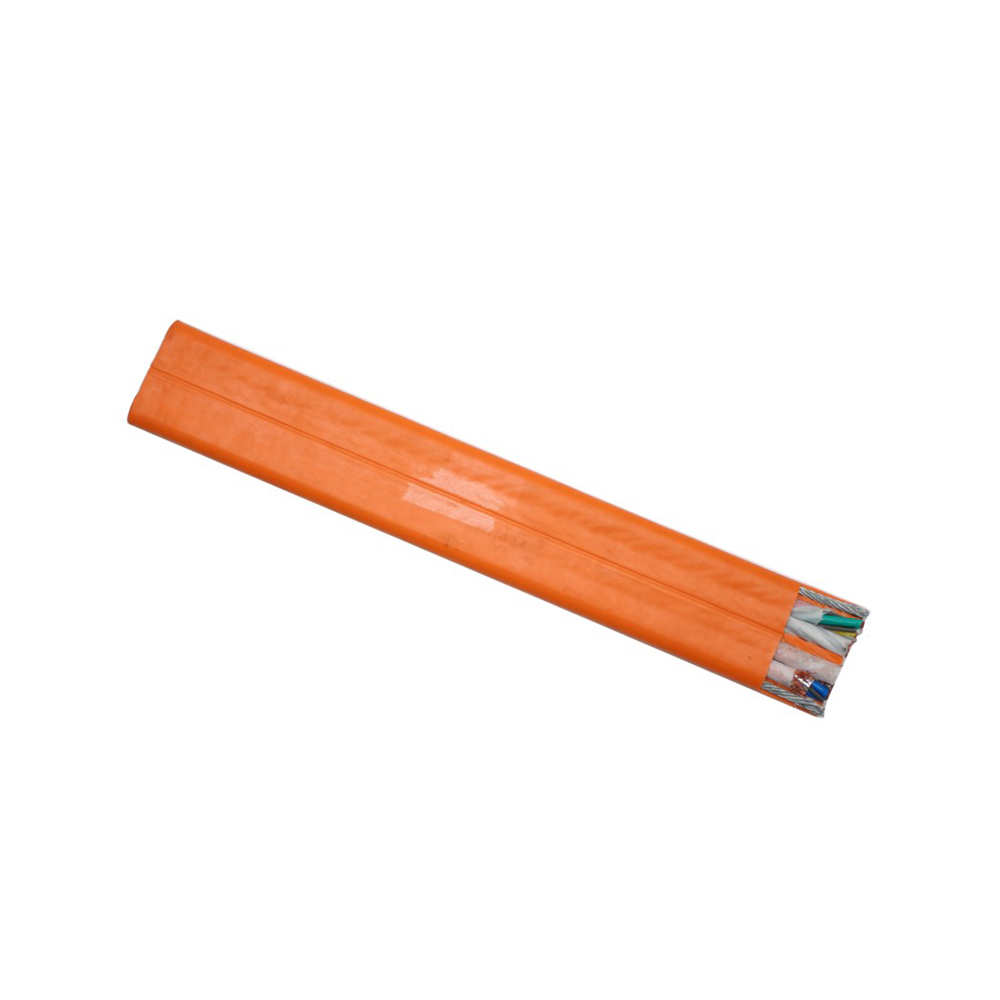

Para instalações em arranha-céus com mais de 100 metros de percurso, normalmente são necessárias medidas adicionais para gerenciar a dinâmica do circuito. Elementos de reforço de aço ou fibra às vezes são embutidos no cabo plano paralelo aos condutores, proporcionando rigidez longitudinal controlada que evita a curvatura excessiva do laço, mantendo a flexibilidade transversal. A posição desses elementos de reforço dentro da seção transversal do cabo afeta a neutralidade de flexão - idealmente, eles devem ser colocados no eixo de flexão neutro ou próximo a ele, para que possam suportar cargas de tração e compressão durante a suspensão, sem aumentar a tensão de flexão experimentada pelos condutores ao lado deles.
Principais parâmetros geométricos que afetam a estabilidade do circuito do poço
- Relação largura/espessura: Determina a relação entre flexão e rigidez torcional; determina se o cabo mantém um loop estável de plano único ou tende a torcer.
- Posição central da suspensão: O ponto de fixação do laço em relação ao comprimento do cabo afeta a geometria do laço em diferentes posições do carro; a seleção incorreta do ponto médio faz com que o cabo se arraste no fundo do poço em posições baixas ou fique esticado no topo do percurso.
- Colocação do elemento de reforço: Enchimentos de aço ou Kevlar adicionam rigidez longitudinal; sua distância do eixo neutro deve ser minimizada para evitar a amplificação da tensão de flexão em condutores adjacentes.
- Peso do cabo por metro: Cabos mais pesados produzem maior flecha catenária e maiores cargas de tração no grampo de suspensão; para viagens de longa distância, o controle do peso é tão importante quanto a capacidade elétrica.
Composição do circuito em cabos de transporte de elevadores modernos: além da simples potência e controle

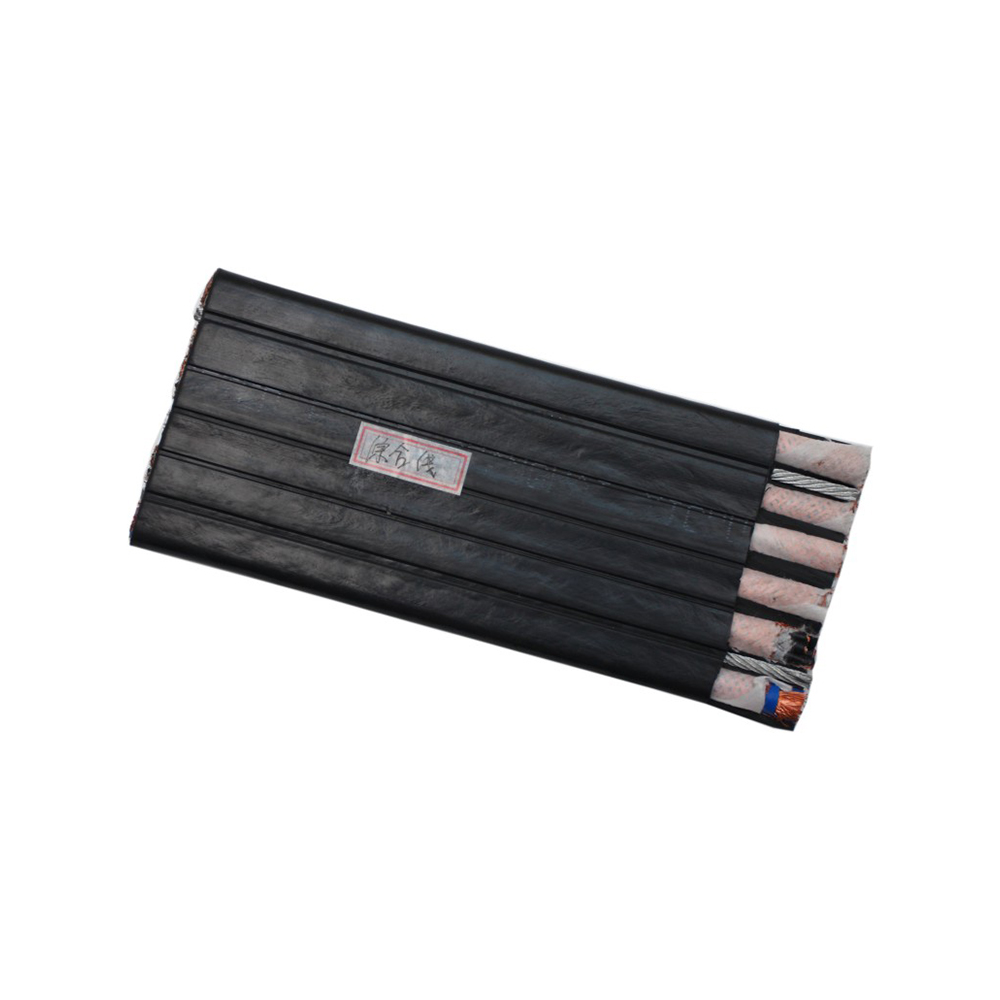

Os sistemas de elevadores contemporâneos exigem cabos de transporte para transportar uma mistura cada vez mais diversificada de tipos de circuitos dentro de um único corpo de cabo plano. As primeiras instalações usavam cabos separados para alimentação e controle, mas os modernos cabos planos integrados combinam condutores de energia, pares de sinais de controle, pares de dados de comunicação e, em alguns casos, elementos coaxiais para vídeo ou sinalização de alta frequência – tudo dentro de um cabo que deve manter o isolamento elétrico entre os tipos de circuito enquanto flexiona milhões de vezes. Compreender o que cada tipo de circuito exige em termos de dimensionamento, blindagem e isolamento do condutor é essencial para avaliar se a especificação de um cabo corresponde às demandas reais do sistema.
| Tipo de Circuito | Tamanho típico do condutor | Blindagem necessária | Função Primária |
|---|---|---|---|
| Fonte de alimentação (iluminação/ventilador) | 1,0 – 2,5 mm² | Não | Iluminação do carro, ventilação, motores de portas |
| Circuitos de segurança/controle | 0,75 – 1,5 mm² | Opcional | Corrente de segurança, seleção de piso, controle de porta |
| Comunicação serial (CAN/RS485) | Par trançado de 0,5 – 0,75 mm² | Sim (individual ou geral) | Barramento de dados do controlador para o carro |
| Vídeo / intercomunicador | Par coaxial ou blindado | Sim (blindagem coaxial) | CCTV, intercomunicador de passageiros |
| Aterramento / condutor PE | Igual ao maior núcleo de potência | N/A | Aterramento de proteção da metalurgia automotiva |

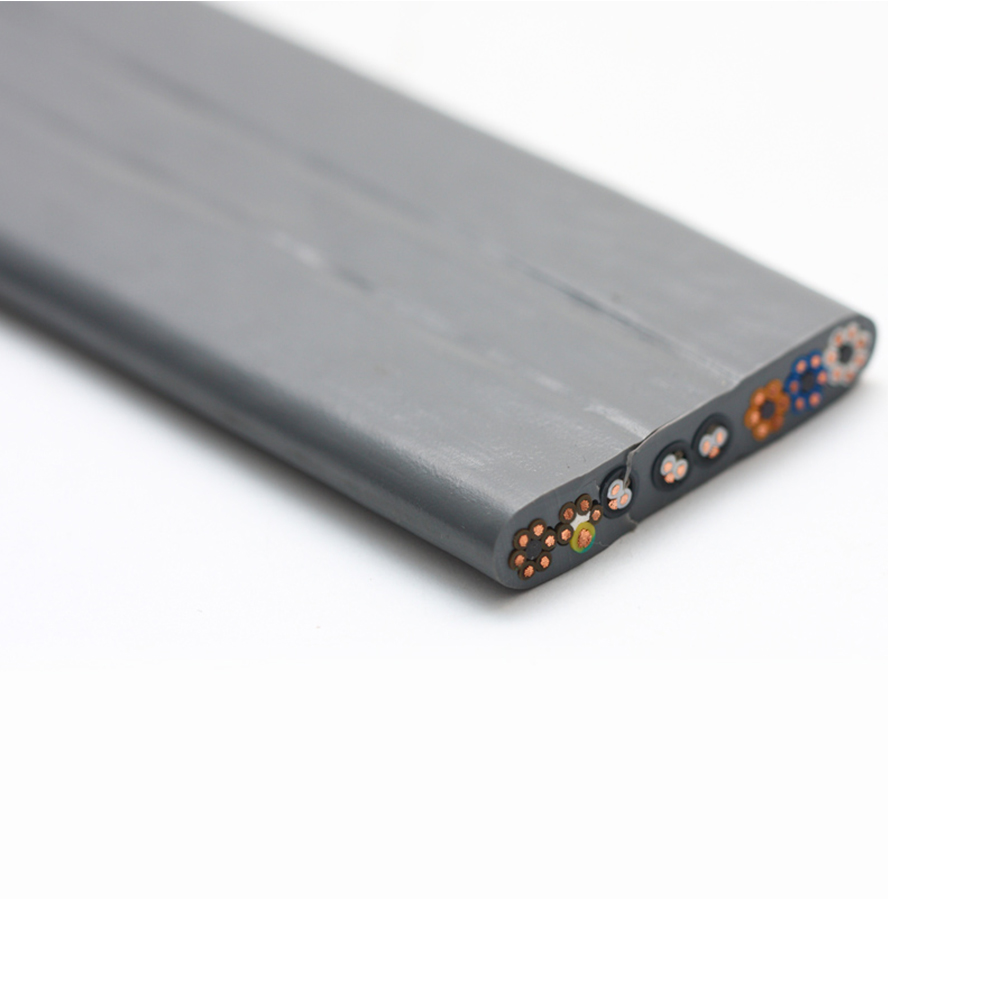

A blindagem dentro de um cabo plano apresenta um desafio de engenharia específico porque as blindagens convencionais trançadas ou de folha reduzem a flexibilidade e aumentam o peso. A blindagem individual de pares usando fita de poliéster aluminizada com fio dreno é a solução prática para pares de dados e comunicação dentro de um cabo móvel — ela fornece atenuação EMI adequada sem enrijecer significativamente o cabo ou aumentar sua seção transversal. A blindagem geral de todo o feixe de cabos é menos comum em aplicações de cabos móveis porque criaria um elemento rígido percorrendo toda a largura do cabo, degradando o desempenho de curvatura. Como a Zhishang Cable descobriu através da experiência de produção, o posicionamento dos pares blindados dentro da seção transversal do cabo plano também é importante: colocá-los no centro do perfil plano, em vez de nas bordas, reduz a tensão de flexão que eles sofrem e estende a integridade da blindagem ao longo da vida útil do cabo.
Projeto de braçadeiras de suspensão e práticas de instalação que determinam a confiabilidade a longo prazo
O grampo de suspensão – o hardware que prende o cabo de deslocamento à cabine do elevador e ao suporte do ponto médio do poço – é o único local onde o cabo faz a transição de um elemento dinâmico suspenso para um ponto de fixação fixo. Essa transição cria uma concentração de tensões que é responsável por uma parcela desproporcional de falhas nos cabos em movimento. O projeto inadequado da braçadeira ou a prática de instalação incorreta neste ponto podem causar fadiga do condutor, abrasão do isolamento e rachaduras na capa dentro de uma fração da vida útil projetada do cabo, independentemente de quão bem o cabo em si seja fabricado.
Um grampo de suspensão adequadamente projetado distribui a força de fixação uniformemente por toda a largura do cabo, sem comprimir grupos de condutores individuais. Grampos que aplicam cargas pontuais ou pressão desigual criam amplificação de flexão localizada – o cabo flexiona bruscamente na borda do grampo em vez de fazer uma transição gradual para a seção suspensa. Isto acelera drasticamente a fadiga do condutor na seção fixada. A braçadeira também deve fornecer um raio de curvatura controlado no ponto de saída do cabo, guiando o cabo em sua catenária suspensa em vez de permitir que ele saia em um ângulo agudo. Muitos grampos disponíveis comercialmente incluem um raio formado ou uma bota de alívio de tensão para essa finalidade; instalações que usam acessórios de fixação improvisados sem esse recurso são uma fonte comum de falhas prematuras.
O comprimento da instalação e o posicionamento do ponto médio são igualmente importantes. O laço livre do cabo deve ser dimensionado de modo que na posição mais baixa do carro permaneça um laço frouxo mínimo sem que o cabo toque o chão do pit; e na posição mais alta do carro, o laço não fica tão apertado a ponto de puxar o cabo sob tensão longitudinal. Os fabricantes normalmente fornecem diretrizes de cálculo da distância de deslocamento até o comprimento do cabo, mas elas devem levar em conta a geometria real do poço, a posição do suporte intermediário do poço em relação à faixa de deslocamento do carro e qualquer deslocamento entre o ponto de fixação do carro e o suporte do poço. Erros em qualquer um desses parâmetros se traduzem diretamente em padrões de tensão anormais que encurtam a vida útil do cabo, tornando o cálculo de pré-instalação uma etapa necessária e não um refinamento opcional.
